Імпульсний блок живлення,

буфер AUPS-70-120-L1

72W 6A 12V

зовнішній корпус

Опис продукту:

Буферний блок живлення серії AUPS призначений для систем відеоспостереження, систем контролю доступу та сигналізації.

Пристрій зручне вирішення проблеми буферного живлення приймачів, що вимагають безперебійної роботи при періодичних збоях напруги в мережі. Використання буферного джерела живлення дозволяє значно збільшити час роботи системи в порівнянні з додатками, що використовують класичне джерело аварійного живлення UPS.

Система адаптована для роботи з необслуговуваним SLA акумулятори (гелеві та AGM).

Корпус:

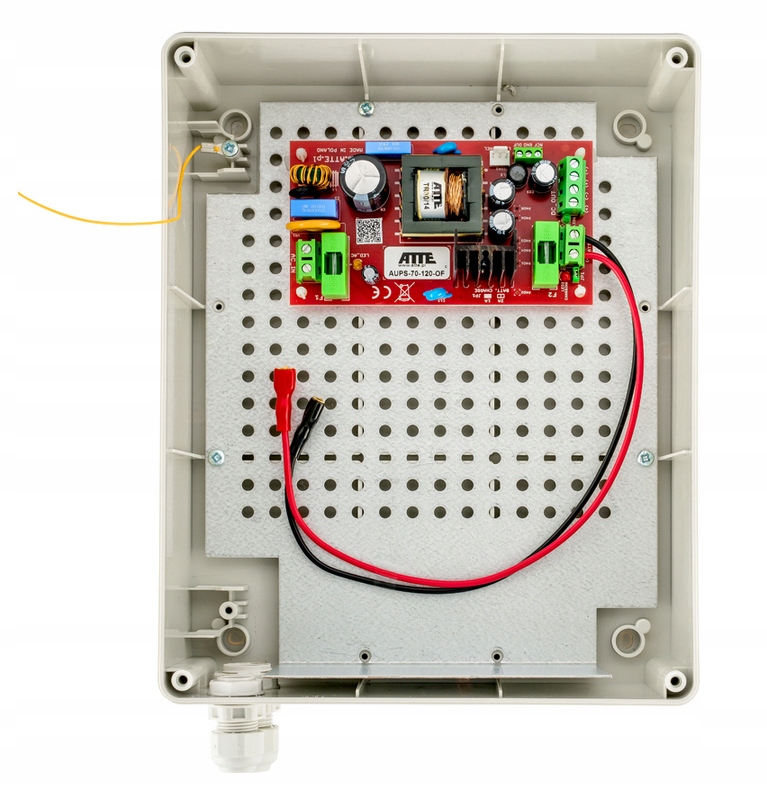

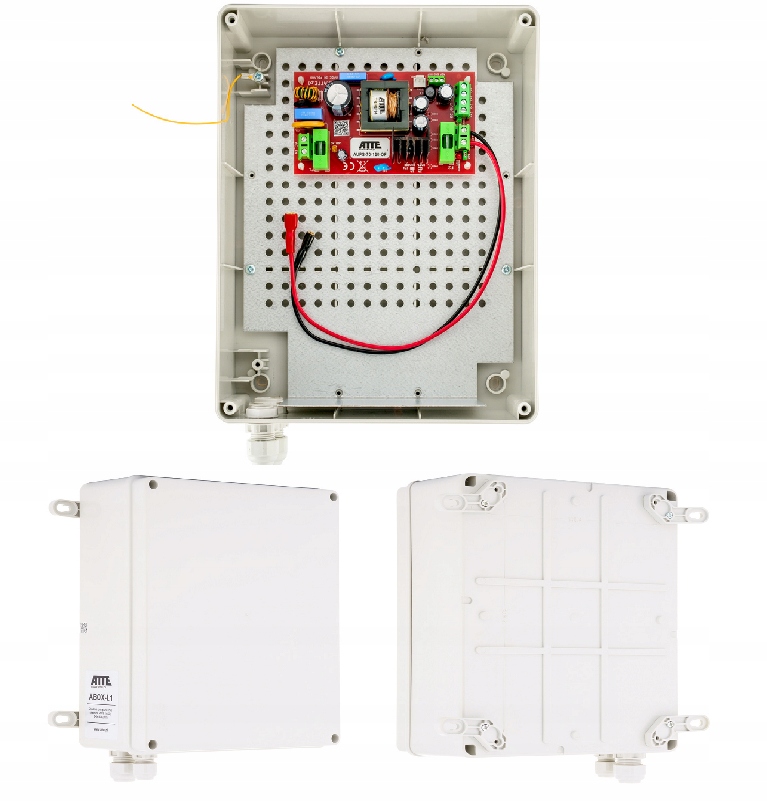

Пристрій укладений у зовнішній корпус серії ABOX, який є зручним рішенням проблеми захисту електронних модулів і кабельних з'єднань, встановлених на відкритому повітрі. Високоякісний пластик забезпечує стійкість до ультрафіолетового випромінювання та інших несприятливих атмосферних факторів.

Особливості:

✅довгий час живлення порівняно з класичними системами, що використовують джерела живлення ДБЖ

✅енергозбереження та низький нагрів внутрішньої частини корпусу завдяки високому ККД джерела живлення (90%)

✅захист від короткого замикання (SCP), захист від перевантаження (OLP), тепловий захист (OHP) і захист від перенапруги

✅захист акумулятора від надмірного розряду (UVP), перевантаження та зворотного підключення

✅можливість запуску без живлення від мережі (від акумулятора)

Технічні дані:

✅Акумулятор: 1 x гелевий або AGM акумулятор 12V / 7Ah

✅Вихідна напруга: 10,2 ... 13,8 В постійного струму

✅Вихідний струм:

• 6 A - постійний
• 8 A - максимальний ( при зарядці акумулятора)

✅Потужність джерела живлення:

• 72 Вт - безперервна
• 96 Вт - максимум (під час заряджання батареї)

✅ККД: 90% при 70 Вт

✅Вхідна напруга : 190 ... 260 В змінного струму, 50 Гц

✅Струм заряджання акумулятора: 1 A або 2 A (вибирається за допомогою перемички JP1)

✅Захист входу блоку живлення: повільний запобіжник 3,15 A

✅Захист вихідного сигналу блоку живлення:

• Основне джерело живлення : Електронний захист від перевантаження при 12 A (автоматичне відновлення після короткого замикання)
• Робота від батареї: запобіжник 6,3 A

✅Захист ланцюга батареї:

• Захист від зворотного підключення батареї та перевантаження: запобіжник 6,3 A
• Захист від глибокого розряду: відключення батареї за напруги нижче 10,2 В (автоматичне відновлення після подачі напруги мережі)

✅Сигналізація: AUPS-70-120-OF (модуль): LED1 (жовтий) - наявність напруги мережі, LED2 (зелений) - наявність вихідної напруги, LED3 (червоний) - акумулятор зарядка

✅Технічні виходи:

• AUPS-70-120-OF (модуль): OUF – немає напруги +DC_OUT (NC) ACF – немає змінної напруги (NC)
• Виходи з відкритим колектором з максимальним навантаженням 50 мА (кожен вихід)

✅Запуск за відсутності живлення змінного струму: Автоматично після підключення акумулятора

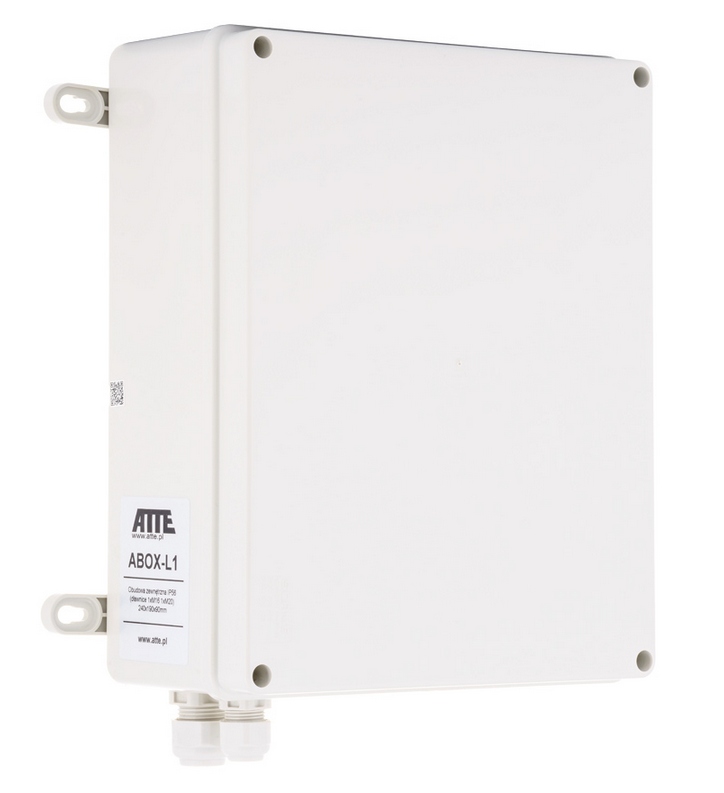

✅Конструкція корпусу:

• корпус ABOX-L1
• матеріал корпусу - пластик
• Колір сірий (RAL7035)
• Заповнені сальники 1 x M16, 1 x M20

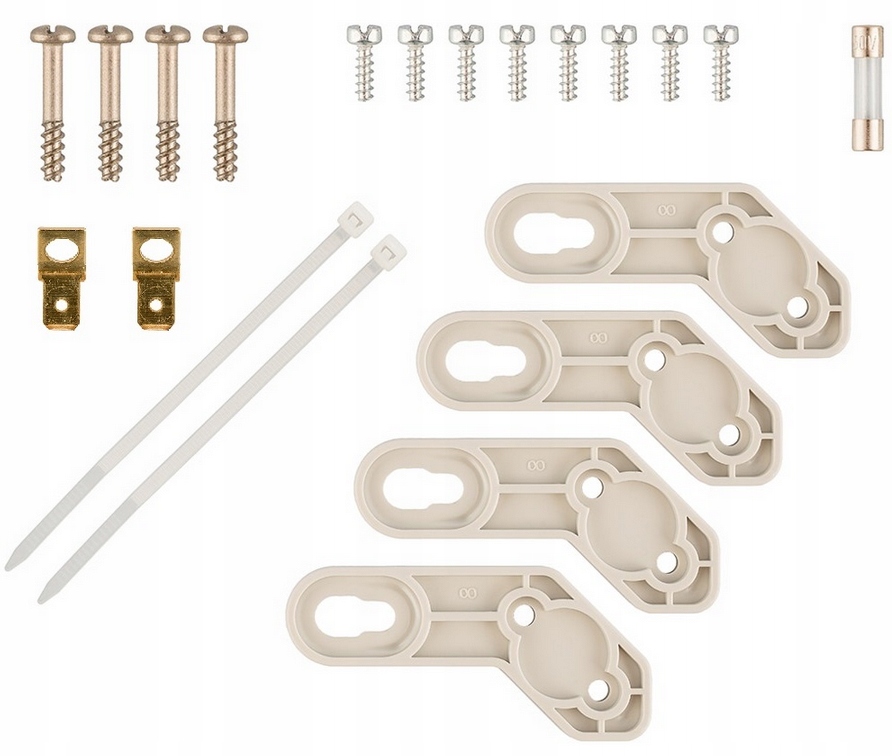

✅Встановлення: Настінне кріплення за допомогою монтажних комплектів кронштейнів (входять у комплект)

✅Рівень захисту: IP56

✅Робоча температура: -25 . .. +50° C

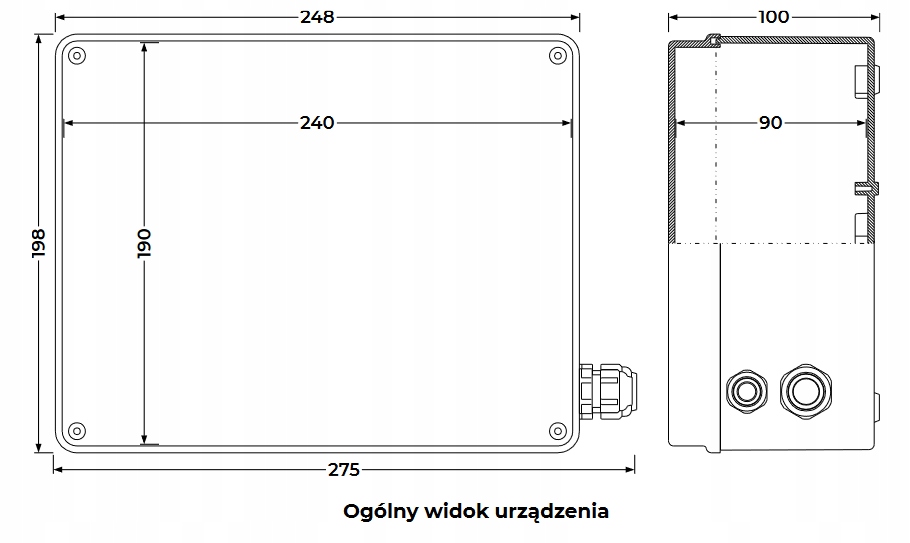

✅Розміри (Ш x В x Г):

• 190 x 240 x 90 мм (внутрішні)< /li>
• 198 x 248 x100 мм (зовнішній)

✅Вага: 0,96 кг

Додаткова інформація:

✅використання додаткового перетворювача серії ASUC дозволяє збільшити вихідну напругу та адаптувати її до вимог встановлення (наприклад, до 24/48/55 В постійного струму)

Код виробника: AUPS-70-120-L1
