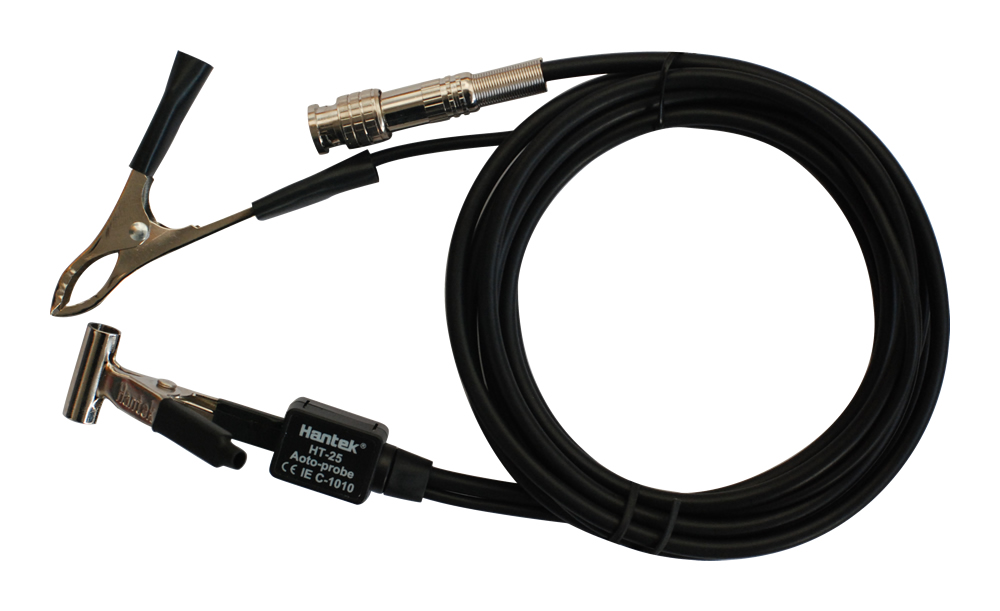

Датчик високої напруги Hantek HT25 для кабелів запалювання

Датчик HT25 від Hantek був розроблений для перевірки форм сигналів, що виникають на кабелях котушок запалювання. Підключити зонд так само просто, як закріпити затискач на високовольтному кабелі, що йде до свічки запалювання, а інший затискач підключити до заземлення. Зонд має роз’єм BNC, який ми підключаємо до осцилографа з входом 1 МОм. Розподіл зонда було встановлено на 1:10 000

Параметри:

• загасання приблизно 1:10 000
• довжина зонда> 2 м
• стандартний роз’єм BNC
• зонд, підключений до високовольтного кабелю, має бути віддалений від будь-якого іншого високовольтного кабелю принаймні на 5 см

Використовуючи вимірювальний зонд Hantek HT25 під час вимірювань на високовольтних кабелях, ми створюємо своєрідну систему-замінник. Вимірювальний наконечник зонда HT25, підключений до ізоляції кабелю запалювання, створює систему ємнісного датчика.

технічні дані:

• ємнісний пробник HT25 для осцилографів
• виробник: Hantek
• призначений для використання з осцилографами цифровий і аналоговий
• застосування: проведення вимірювань ізоляції високовольтних кабелів запалювання в двигунах внутрішнього згоряння
• загасання: приблизно 10 000:1
• вихід: прямий стандартний штекер BNC
• довжина зонда >2 м
• зонд, підключений до високовольтного кабелю, має бути відокремлений від будь-якого іншого високовольтного кабелю принаймні на 5 см
• застосування:

  ▶ 1) ​​Термінали HT25 тестових зондів не слід підключати безпосередньо до свічки запалювання

  слід закріпити на з’єднанні свічки запалювання ізоляційного дроту, щоб запобігти виходу з ладу та спричинити ураження.

  ▶ 2) Для ізоляції інших джерел високої напруги на відстані принаймні 5 см один від одного, щоб уникнути перешкод.

  ▶ 3) Лінія виноски HT25 довжиною 2,5 метра, згасання до 10 000: 1.
