Вертикальний швидкознімний затискач із горизонтальною основою

Інформація про продукт:

• вертикальний затискач із відкритим плечем і горизонтальною ніжкою від AMF,
• оцинкований і пасивований,
• заклепки з нержавіючої сталі вставляються підшипникові втулкицементовані, загартовані та відпущені,
• змащені точки підшипників,
• ергономічна маслостійка ручка з великою поверхнею для рук і м’яким компонентом ,
• безпечний затискний елемент із захистом пальців,
• затискний гвинт, який не втрачається, на кінці затискного плеча.

Характеристики товару:

• Шарнірне керування
• Вертикальний напрямок дії, горизонтальна площина монтажу
• Самоблокування
• Рукоятка з пластиковим покриттям
• Оцинкований< /li>
• Тип NI - виготовлений з нержавіючої сталі, призначений для використання в хімічній промисловості, харчовій промисловості, в морських умовах тощо.
• Антимагнітний, стійкий до корозії та кислот

Поради:

• кут розкриття можна збільшити, натиснувши стопорний штифт.

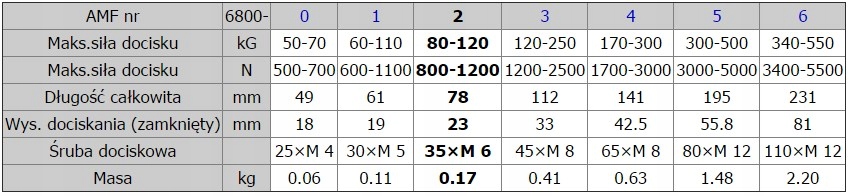

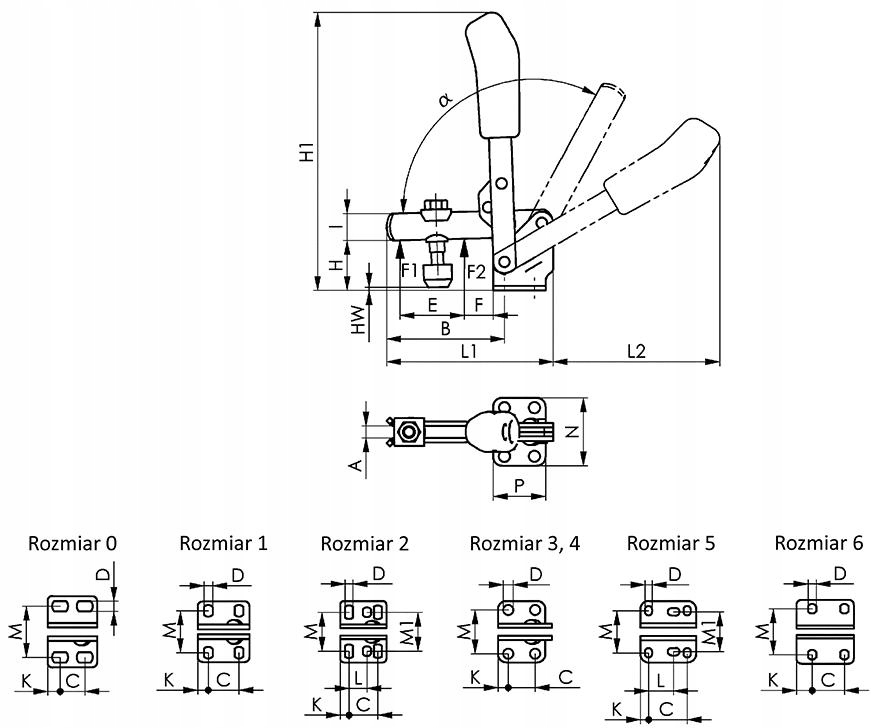

Специфікація:

• розмір: 2,
• f1: 0,8 кН,
• f2: 1,2 кН,
• натискний гвинт: M6 x 35,
• вага: 175 г,
• a: 6,
• b: 52,
• c: 20,0,< /li>
• d: 5,5,
• e: 25,
• f [мм/U]: 11,0,
• h1: 139,5,
• hw мін.: -3,0,
• hw макс.: 4,5,
• i: 12,
• k: 6,0,
• l: 12,5,
• l1: 78,
• l2: 89,
• m: 23,0–31,0,
• n: 43,
• p: 32,
• testj: 105°,
• h: 23,0,
• m1: 27.

Режим: 6800-2

EAN: 4020772090029
