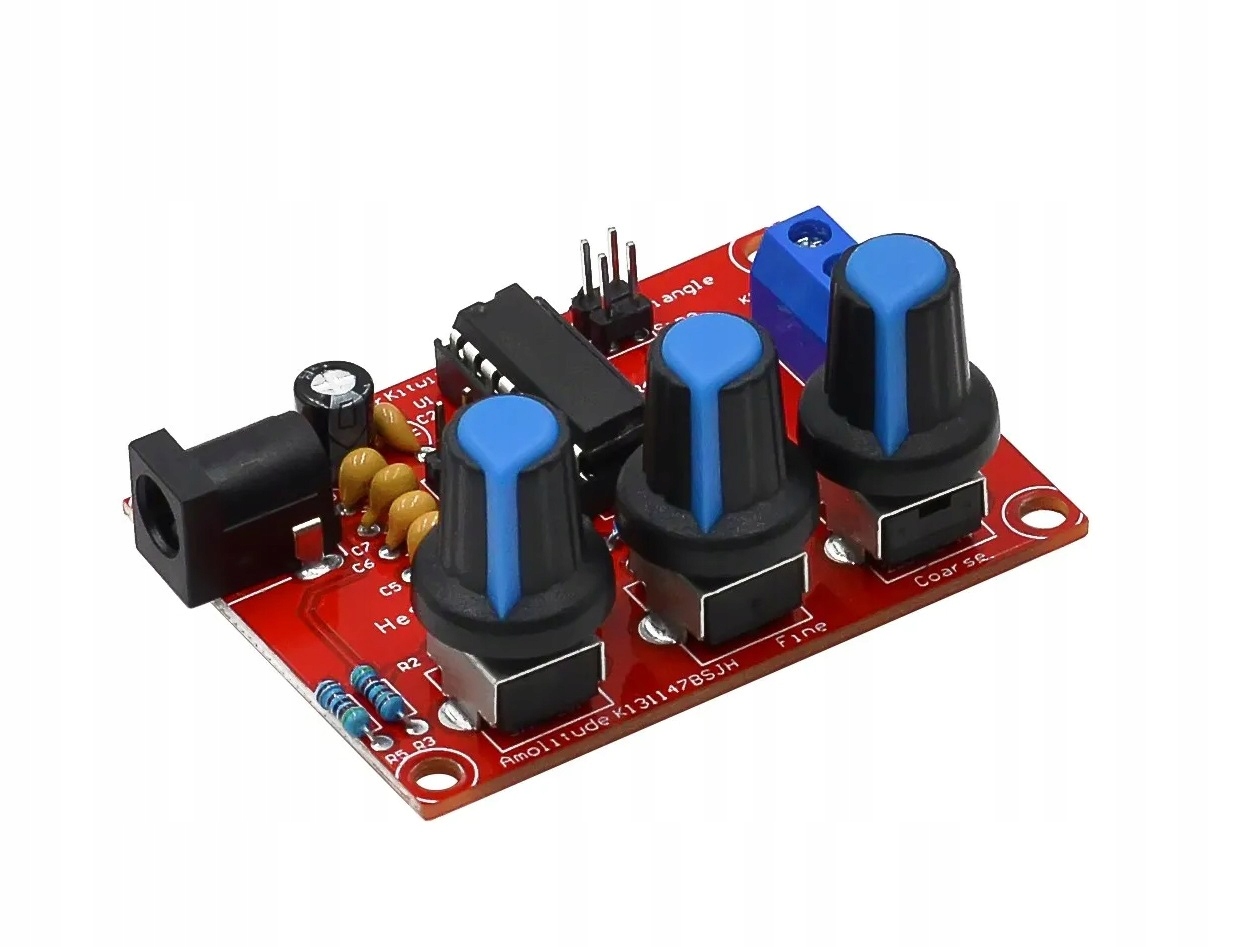

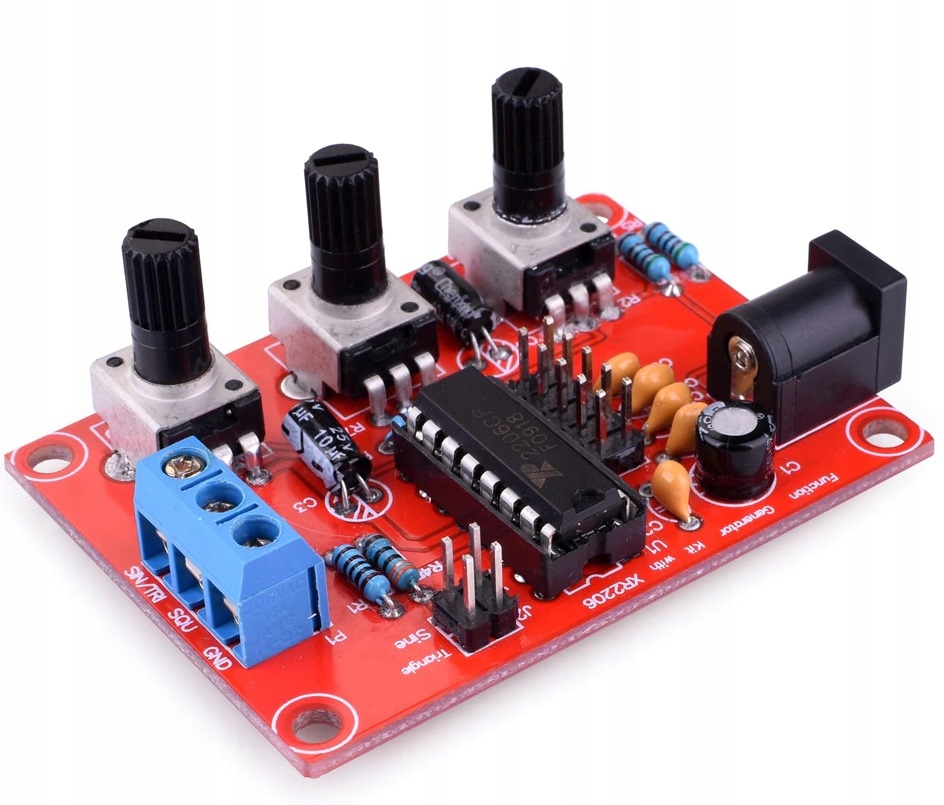

XR2206 Генератор сигналу 1 Гц -1 МГц зібрано з корпусом
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 15
Оплачивая «Xr2206 Генератор сигналов 1 Гц -1 МГц собран с корпусом», вы можете быть уверены, что данное изделие из каталога «Модули» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
xr2206 Генератор сигналу
1 Гц -1 МГц
зібраний
синус/трикутник/квадрат
вихідний сигнал, регульований
частота
кити: квадрат, синус та трикутник
імпеданс: 600 Ом + 10%
Частота: 1 Гц - 1 МГц
Синусоїдальна хвиля
ampluture: 0 1% (при 1 кГц)
плоскість: + 0,05 дБ 1 Гц - 100 кГц
Прямокутна хвиля
Амплітуда: 8 В (без навантаження) при вхідному вході 9 В постійного струму
Симетрія: менше 5% (при 1 кГц)
Трикутна хвиля
Амплітуда: 0 - 3В при 9В при 9 В вхідному постійному струмі
Лінійність: менше 1% (до 100 кГц) 10м

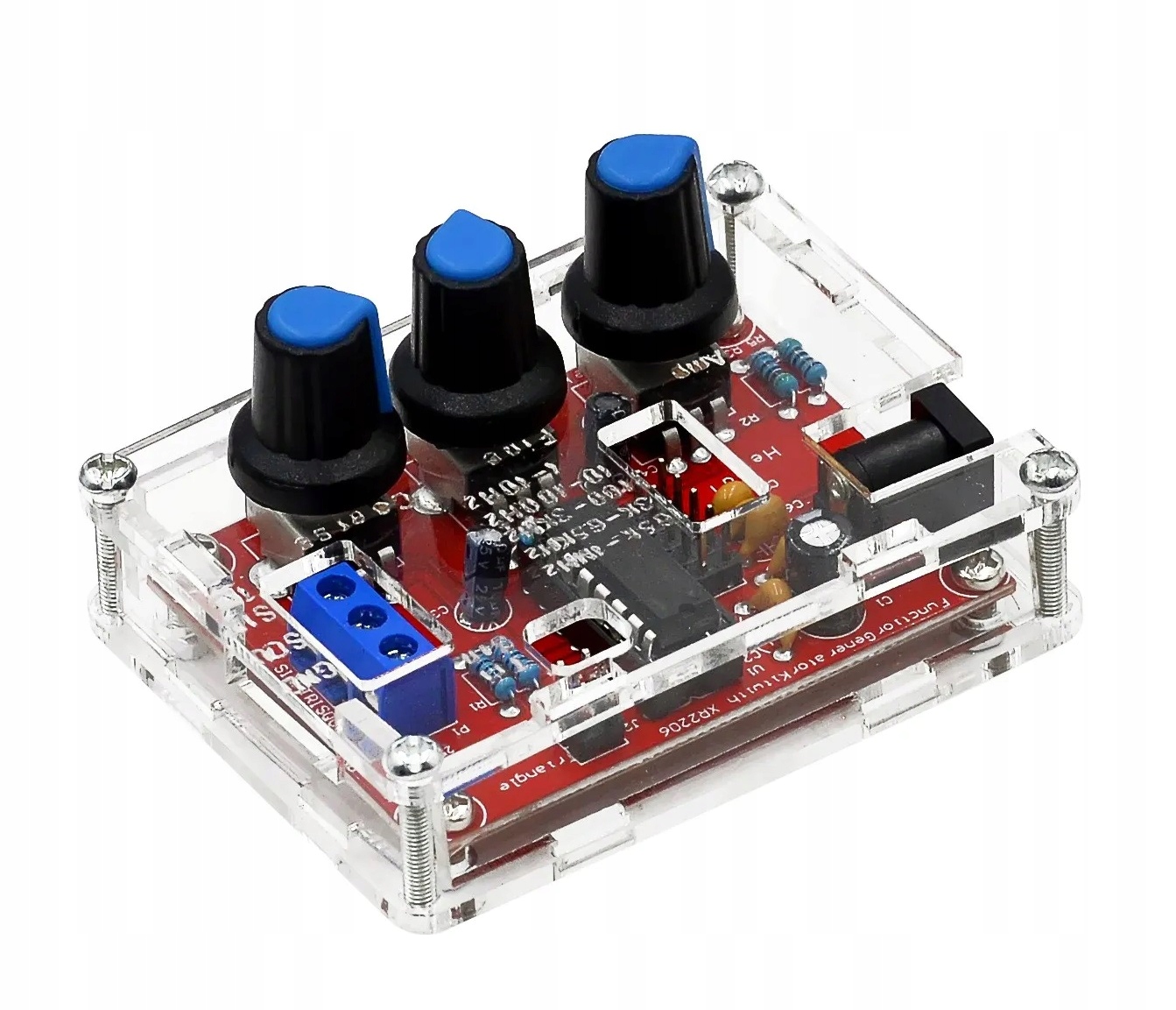

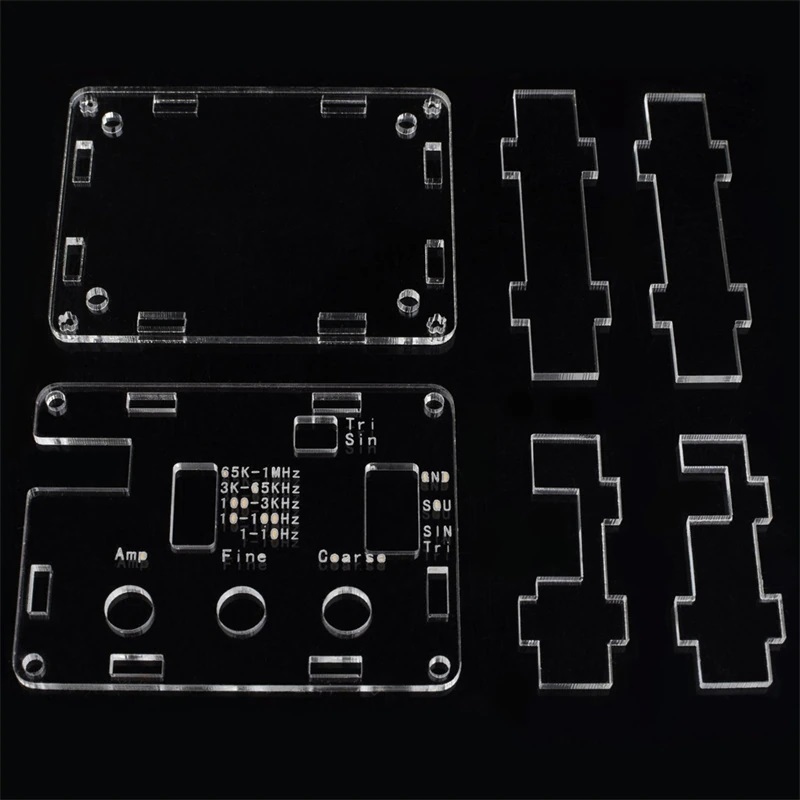

Пластикове корпус включено
Power Socket 5.5 x 2,1 мм
1. J1 Jam Plug, Sinusoid Sin/Tri Blue (увага J1, J2 може вставити лише один)
2. амплітуди
5. Тонка: точна регулювання частоти
6. Grue: Частота регулювання шліфування
Напруга потужності: вхід постійного струму 9-12В
Курс: Kwadrat, Sine & Triangle
імпеданс: 600 Ом + 10%
Частота: 1 Гц - 1 МГц
синусоїдальна хвиля
Амплітуда: 0 - 3В на вході DC 9V
спотворення: менше 1% (при 1 кГц)
квартира: + 0,05 дБ 1 Гц - 100 кГц
квадратна хвиля
Амплітуда: 8 В (без навантаження) на вході DC 9V
Час вирощування: менше 50 н. (при 1 кГц)
Час осені: менше 30 н. (при 1 кГц)
симетрія: менше 5% (при 1 кГц)
Трикутна хвиля
Амплітуда: 0 - 3В на вході DC 9V
Лінійність: менше 1% (до 100 кГц) 10 мА
Інструкції:
Системи мають на пластині схему друкованої збірки. Вам потрібно звернути увагу на полярність за такі елементи, як конденсатори, діоди, транзистори. У випадку світлодіодів довша нога - це плюс +, більшість елементів описали параметри на корпусі. Резистори можуть мати позначення смужок, їх опір та толерантність можна прочитати за допомогою калькуляторів, доступних в Інтернеті або вимірюванням лічильника. Порядок складання зазвичай безкоштовний, залежно від системи, ми спочатку встановлюємо найменші елементи.
