Xr2206 1HZ до 1MHz DIY BTE-148 функціональний генератор

Код: 6258860230
Як замовити
1758 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №13165540
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 99969

Заказывая «XR2206 Генератор функций от 1 Гц до 1 МГц DIY BTE-148», вы можете быть уверены, что данный товар из каталога «Генераторы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

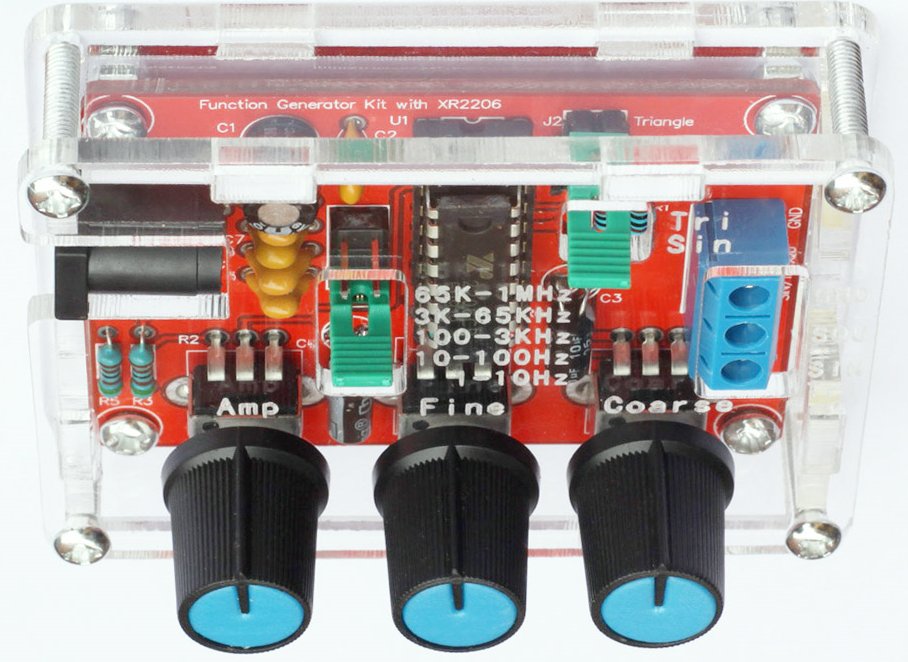

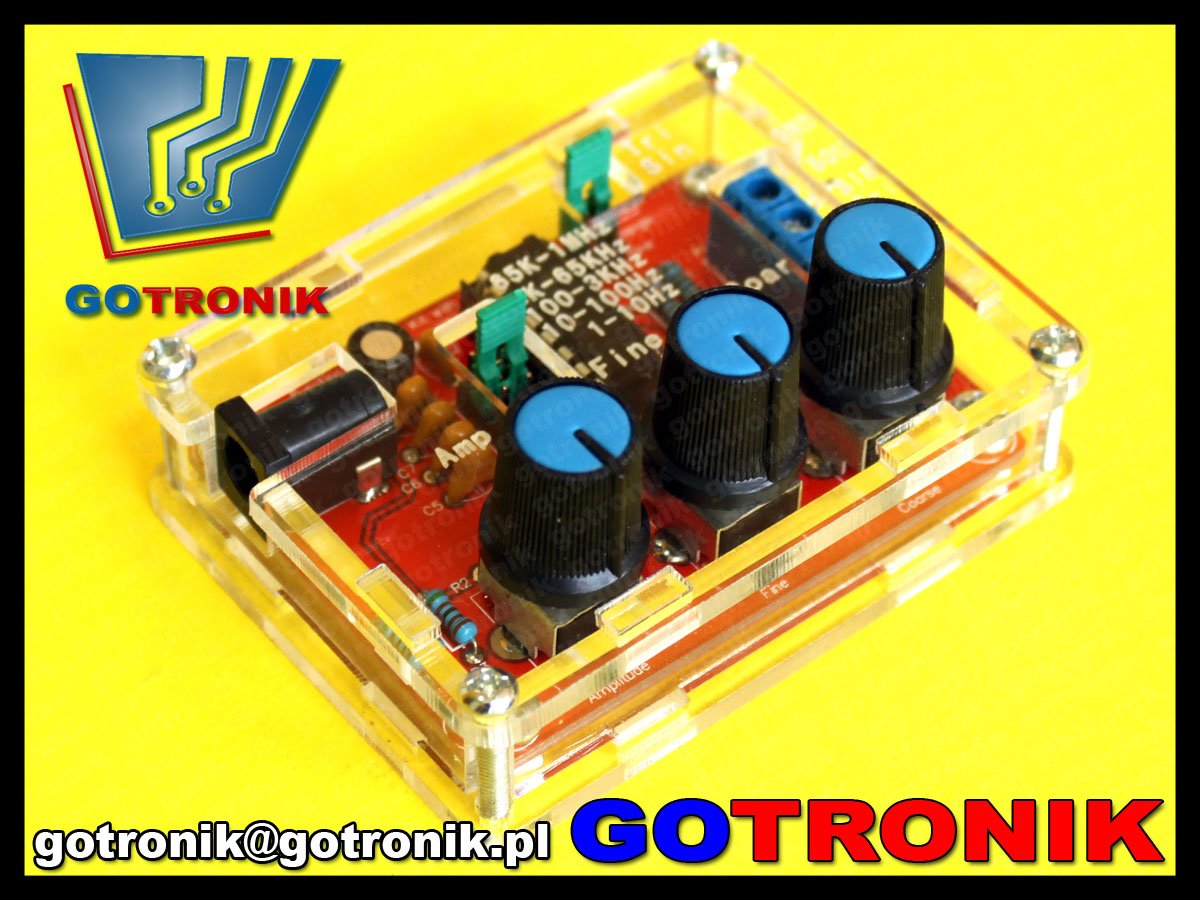

Генератор функцій XR2206 - DIY KIT

Набір KIT/DIU для самостійного складання генератора функцій на основі системи XR2206. У комплект також входить прозорий акриловий футляр. Посібник підготовлено як у графічному, так і в текстовому вигляді. Для системи потрібне зовнішнє джерело живлення від 9 до 12 В постійного струму. Можна генерувати три типи сигналів (синусоїдальний, квадратний, трикутний). За допомогою джампера вибираємо тип сигналу. Діапазони частот вибираються за допомогою перемички (повний діапазон генерованих частот від 1 Гц до 1 МГц). Значення амплітуди для синусоїдальної та трикутної форм сигналів можна регулювати в діапазоні від 0 до 3 В, а для прямокутних форм сигналу від 0 до 8 В.

Технічні дані:

  • напруга живлення: від 9 В до 12 В постійного струму
  • типи генерованих сигналів: синусоїда, трикутник, прямокутник
  • діапазон генерованих частот: від 1 Гц до 1 МГц
  • вихід діапазону регулювання амплітуди:
  • для синусоїди: 0-3В / при напрузі живлення 9В постійного струму
  • для прямокутника: 8В - регулювання неможливе / при живленні напруга 9В постійного струму
  • для трикутника: 0-3В / при напрузі живлення 9В d

Оцінка рівня складності:

  • двостороння пластина з металізацією отворів
  • пайка-маска - ТАК
  • опис монтажу на друкованій платі - ТАК
  • принципова схема - ТАК
  • схема монтажу - ТАК
  • тип монтажу: через отвір THT< /li>
  • компоненти поверхневого монтажу SMD: НІ
  • елементи, які вимагають дотримання полярності: ТАК
  • після правильного складання пристрій не вимагає запуску (він працює негайно)< /li>

Набір включає:

  • PCB
  • усі елементи, необхідні для створення пристрою

Це комплект для самостійної збірки - пайки, що складається з друкованої плати та набору електронних компонентів. Кінцевий результат - справний пристрій - залежить тільки від навичок монтажника і його досвіду. Якщо пристрій не працює і т.п., повернення або обмін спаяних елементів неможливий. Відремонтувати його можна лише за окрему плату через наш сервіс, проте у випадку з деякими дешевшими монтажними комплектами вартість послуги буде перевищувати вартість комплекту.
