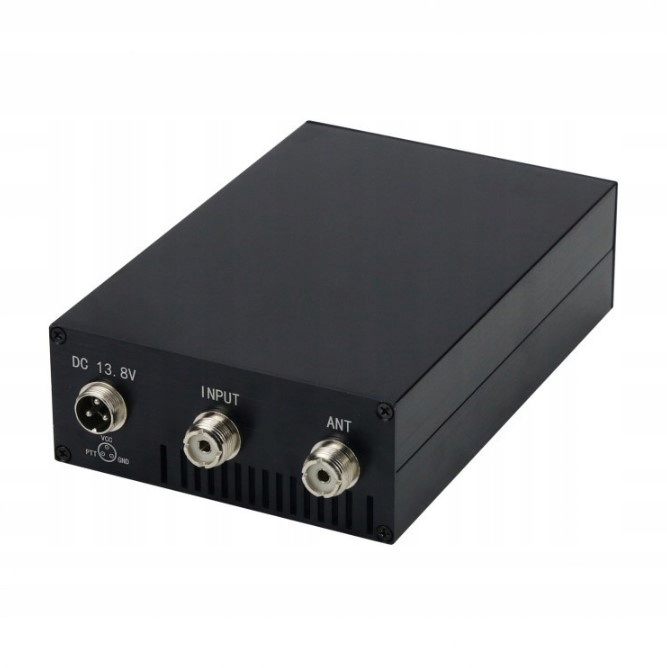

XDT-PA-100X

ВЧ підсилювач потужності 100 Вт

XDT-PA100X DIY підсилювач потужності:

• робочий діапазон 1,8~30 МГц (HF)
• максимальна вихідна потужність 100 Вт
• максимальна вхідна потужність 7 Вт
• вбудовані фільтри низьких частот
• Джерело живлення 12-16 В постійного струму
• Керування PTT
• сумісний, наприклад, із Xiegu G90, X6100, G106, X5105, Yaesu FT-817, FT-818, Icom IC-705

Мінімальна вхідна потужність 1 Вт.

У наших тестах Xiegu G90 із встановленою вихідною потужністю 5 Вт досяг 100 Вт у діапазоні 1,8–21 МГц.

Xiegu G90 потребує порту розширення CE-19.

Підсилювач має вбудовані фільтри низьких частот (до 7 МГц/до 14 МГц).

Важлива інформація

XDT-PA100X слід використовувати лише з дуже добре налаштованою антеною (передача з SWR вище 2,0 може призвести до пошкодження підсилювача).

Подача занадто великої потужності на підсилювач може пошкодити пристрій.

Максимальний час безперервної передачі не повинен перевищувати 60 секунд.

Гарантія на остаточний рівень потужності не поширюється.

Кожен підсилювач перевіряється перед відправкою.

Специфікація:

• діапазон частот: 1,8~30 МГц
• мовлення: CW, SSB, AM, FM, C4FM, FSK
• Електроживлення 12-16 В постійного струму Споживаний струм під час передачі: до 10 А
• споживання струму: 0,2 А в режимі очікування, 12 А при передачі
• вхідний КСВ: <2,0:1
• мінімальна вхідна потужність: 1 Вт
• максимальна вхідна потужність: 7 Вт
• максимальна вихідна потужність: 1,8~21 МГц 100 Вт, 21~30 МГц 70 Вт
• фільтри низьких частот: 15 МГц -6 дБ, 9 МГц -6 дБ
• перемикачі фільтрів: 20 м/40 м/байпас
• роз'єми антени: SO-239
• допустима температура навколишнього середовища: 0-50 градусів Цельсія

Вміст вантажу від магазину Конектор:

• підсилювач XDT-PA100X DIY
• послуги по зборці
• кабель живлення з контактом PTT
