Візок для розпашних відкатних воріт 80х5 з роликами на спеціальному цапфі - комплект ЛЮКС з профілями. Такі ворота можуть поводитися як «вітрило» на вітрі. Два горизонтальні ролики роблять ворота набагато кращими при досягненні стовпа.

Ми рекомендуємо, коли:

• ворота не ідеально вертикальні (з часом направляючий ролик на стовпі зношується , ослаблюється та не тримається ідеально вертикально)
• рейка (ходовий профіль) не є ідеально прямою через: вона розслабилася в криву після кочення / від температури під час зварювання / викривився за інших обставин
• Ви ПРОСТО хочете переконатися, що візок ідеально працює з воротами завдяки додатковим коливальним роликам у поперечній площині.

Візки також доступні в наборах (перейдіть до всіх наших товарів і введіть WBR.6BS.80x5)

Ролики у візках, які пропонуються на ринку, жорстко встановлені, тому вони «натираються», коли рейка не пряма, що спричиняє:

• напружена робота, коли у нас є автомат, навантажує його роботу
• - шум, скрип воріт під час роботи
• [зліва стороні креслення - показано блокування роликів навіть при мінімальному скручуванні рейки]

Наш візок має опорні ролики, встановлені на спеціальних шпильках завдяки який ідеально розташований у рейці, яка є вигнутою. Такі візки в ньому не застряють, працюють легко і без «подряпин» [права сторона креслення, ролики встановлені правильно навіть при більшій кривизні профілю].

Проблема зігнутої рейки виникає, коли:

• вона не ідеально прокатана або викривлена ​​після прокатки (листовий метал має природну тенденцію до так званий «натяг».
• З часом він прогинається під навантаженням на ворота буде спотворено під час зварювання воріт через нагрівання.
• li>

Використання вигнутої рейки та, як наслідок, інтенсивна робота воріт спричиняє швидший знос роликів у візки. Крім того, коли у нас встановлений автомат, ми часто навіть не здогадуємося, що проблема виникає.При такому навантаженні машина споживає більше електроенергії, а її компоненти швидше зношуються.

У візку, який ми пропонуємо, пари роликів обертаються незалежно один від одного, завдяки чому вони ідеально підходять під рейку - напрямну воріт.

1) 2x Візки для рейки 80x80x5

Увага! Розміри профілю воріт вказані як ЗОВНІШНЬОвсередині розмір рейки і товщина стінки. Поширеною помилкою є вимірювання профілю всередині!

2) 1x ролик для воріт із кришкою та гумовим бампером

3) 1x гніздо для ролика для зняття навантаження з візків із закритими воротами

4) 1x направляючий ролик на вибір зі списку:

• 25 мм (для U-подібного перетину 30x30x2)
  • li>
  • 33 мм підшипник (для C-подібного перерізу 40x40x3)
  • 35 мм підшипник (для C-подібний переріз 40x40x2)
  • Підшипник 43 мм (для C-подібного перерізу 50x50x3)

  Будь ласка, вкажіть обраний рулон у примітках до замовлення. Якщо інформація не буде надана, ми надішлемо найпопулярніший рулон, тобто 33 мм

  5) верхню ручку (так званий захват), щоб вибрати зі списку:

  • 40 мм
  • 60 мм

  Вибраний рулон вказуйте в примітках до замовлення. Якщо немає інформації, ми надішлемо захват 40 мм (якщо немає умови, ми надішлемо 60 мм)

  6) за запитом, ми надішлемо інструкцію на ел. -адреса електронної пошти - таблиця відстані між візками по відношенню до довжини та ваги

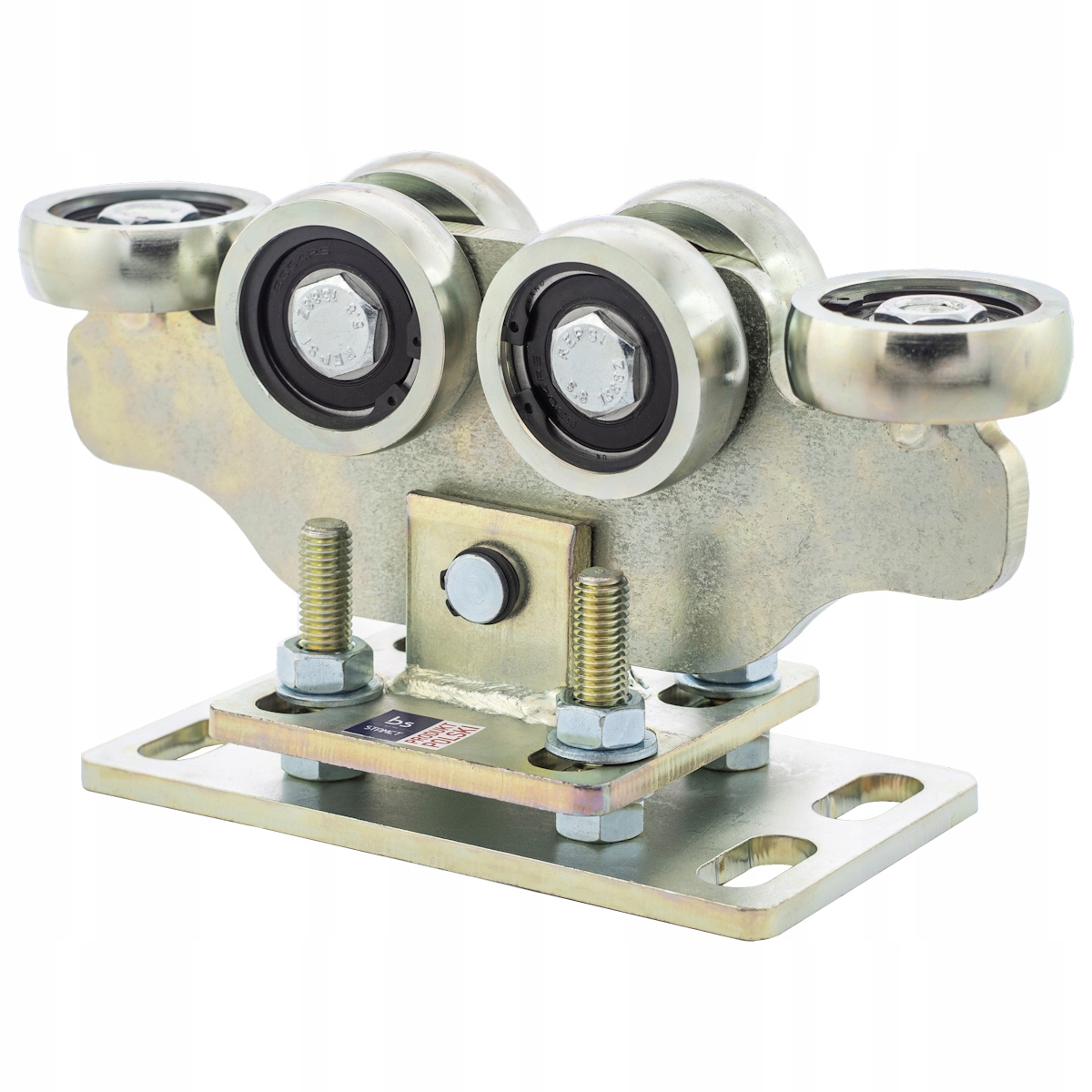

Візок WBR.6BS.80x5.210.S52

• Матеріал ролика: сталь
• Регулювальна основа (нижня пластина з гвинтами): 210 × 120 × 8 мм. можливості 'візки - ворота'
• Ролики: Ø68,5 мм × 22 мм, сталь, у формі ідеальної дуги
• Підшипник: 6304 2RS діаметром 52 мм, що забезпечує вищу (приблизно 60%) статичну та динамічну навантажувальну здатність (типові підшипники мають діаметр 42-45 мм)
• підшипник кріпиться кільцем Сегера
• Покриття: оцинковане
• Гвинти: M14

Вага візка: 7,4 кг

Призначення візка:

• Вага воріт: до 800 кг
• В'їзний просвіт: 4-7 м

Платформи оснащенішайбами ​​для гайок, що запобігають " розхитування з'єднанняі збільшують поверхню тиску. Їх відсутність може призвести до відходу візка від робочої осі воріт. Ми не економимо на деталях!

УВАГА!

Уважно перевіряйте розміри вашої рейки (профілю). Ці розміри визначаються шляхом вказівки довжини сторонина зовнішній стороніпрофілю та товщини стінки, виміряної штангенциркулем. Ролики, які ми виробляємо, створені під певний профіль - розміри не середні, як у багатьох китайських виробів. Завдяки цьому наші візки забезпечують точну роботу воріт.

На запит ми надсилаємо електронною поштою інструкцію з монтажу з точними параметрами необхідної відстані між візками по відношенню до ваги. і довжина воріт.

Набійний ролик з ковпаком і бампером, встановлений в ходову рейку.

Його завдання - витримати вагу воріт у стані «ворота закриті».

Завдяки бамперу ворота зупиняються без додаткового шуму, а сила «удару» зменшується.

Це ролик нашого виробництва, в якому ролик кріпиться на штифт. кріпиться кільцем Seger (не гофрований, без захисту, як у більшості роликів на ринку). Це виключає ризик вибивання кегля. Це дає можливість демонтувати та замінити сам ролик у разі виникнення проблем.

Кріпильні гвинти «заходять» у заклепкову гайку з довгою різьбою (10 мм, на відміну від конкурентів, різьба тільки в пластина 3-4 мм), що забезпечує стабільне монтажне з’єднання.

Міцний зварний шов кришки запобігає її від’єднанню.

Переповнене гніздо.

Гніздо має дренажні отвори.

Пам’ятайте! Встановіть розетку та ролик так, щоб ролик чітко ковзав по розетці (злегка піднімаючи ворота). Це знімає навантаження на візки, коли ворота закриті. З практики ми знаємо, що ворота закриті 99% часу, для 99% клієнтів. Полегшуючи навантаження на візки, ви продовжуєте термін їх служби!

Верхній напрямний ролик на кутовому кронштейні.

Виберіть зі списку:

• 25 мм (для кесаревого розтину 30x30x2)
• 33 мм з підшипниками (для C-подібного перетину 40x40x3)
• 35 мм з підшипниками (для C-подібного перетину 40x40x2)
• 43 мм з підшипниками (для кесаревого перетину 50x50x3)

Будь ласка, вкажіть обраний рулон в примітках до замовлення. Якщо інформація не надана, ми надішлемо найпопулярніший рулон, тобто 33 мм

Верхня ручка.

Вони «чіпляють» полотно воріт у верхній частині. Особливо важливо у випадку сильно заповнених, твердих або дощатих воріт, коли виникає тиск вітру.

Інші відмінні риси наших портальних візків

ROLLERS - візок на спеціальних роликах, виготовлених виключно на нашій компанії. Роликовий ролик призначений для розміщення підшипника більшого розміру. Використання такого підшипника призводить до підвищення здатності сприймати осьові та радіальні навантаження на 60%. Виготовляється стандартно «під підшипник» (точність 0,01 мм), точно монтується (підшипник запресовується пресом, так звана «сотка плюс») і кріпиться стопорним кільцем Seger. Це рішення дорожче. виробляти, але на 100% усунути несприятливе явище підшипника, що обертається та випадає з ролика через осьову силу, виготовлено з покращеної сталі та встановлено в точно (професійно) вирізаний канал.

TREADY шириною 22 мм у формі ідеальної дуги, що значно полегшує керування воротами.

ПІДШИПНИКИ - візки, які ми виробляємо, оснащені підшипниками 2RS (пластикове ущільнення). Завдяки цьому менше бруду потрапляє в них і в той же час збільшується їх довговічність.

Ми єдина компанія, яка використовує комбінацію вертикальних і горизонтальних Ролики з дещо іншим діаметром (0,5 мм) Опорний ролик 68,5 мм - Горизонтальний ролик 69 мм - для кращої бокової роботи воріт. Якість посадки роликів і підшипників є першим елементом довговічності візків, які ми виробляємо.

Платформи оснащені шайбами ​​для гайок, які запобігають «розбовтування» конектора і збільшують поверхню тиску. Їх відсутність може призвести до відходу візка від робочої осі воріт. Ми не економимо на деталях!

Установочні розміри візка - на кресленні

Платформи з бобами, завдяки яким положення візка можна регулювати у всіх площинах на штифтах, що виходять з лавки. Таку ж квасолю робимо і у верхньому лотку, тобто внизу коляски.
