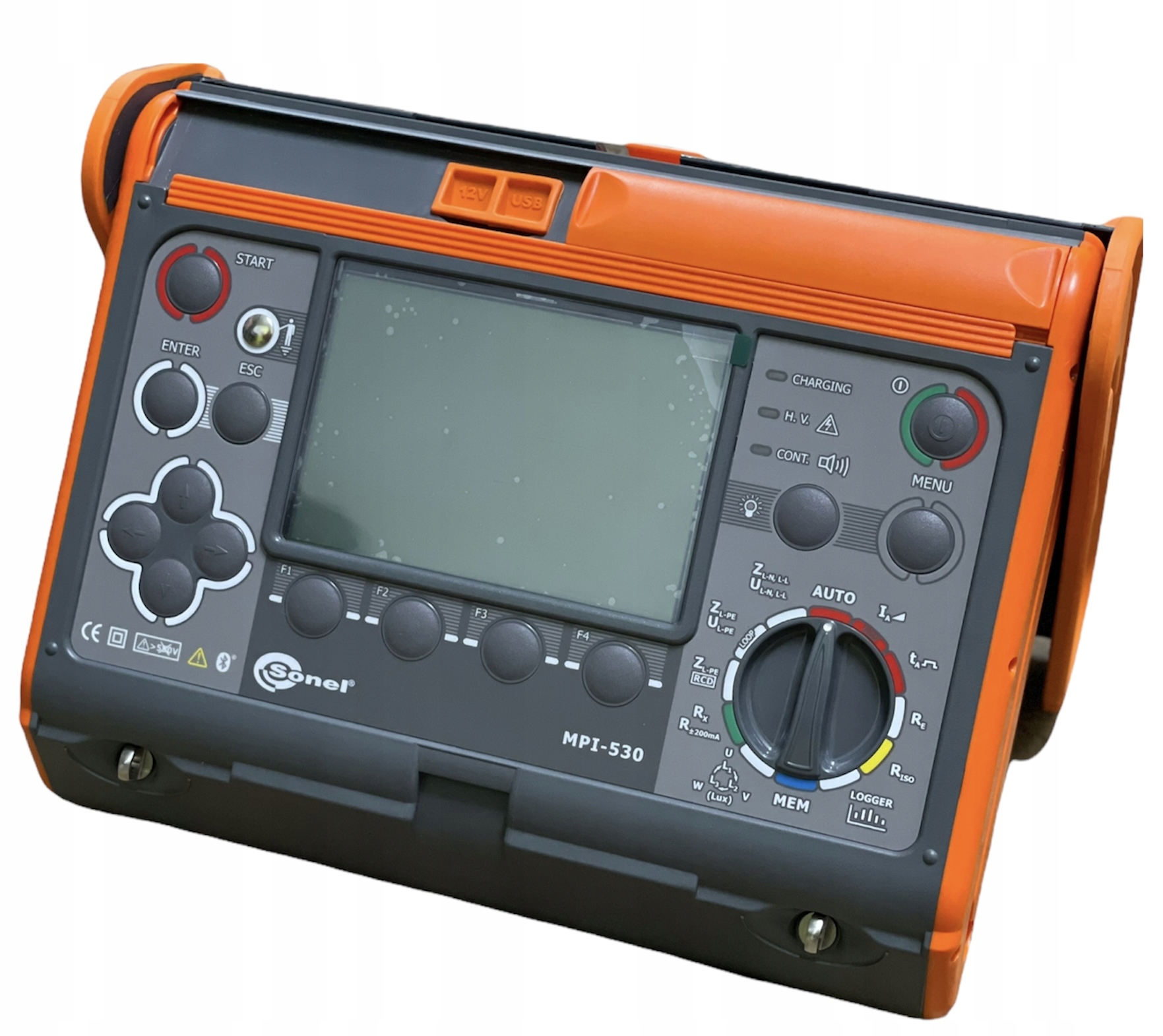

Вимірювач параметрів установки Sonel MPI-530

Багатофункціональний вимірювач параметрів електроустановок Sonel MPI-530 MPI530 WMPLMPI530

Багатофункціональний лічильник останнього покоління, який дозволяє виконувати всі вимірювання в електроустановці відповідно до стандарту PN-EN 61557:

• імпеданс петлі короткого замикання з роздільною здатністю до 0,001? – точні вимірювання також у колах із вимикачами УЗО,
• параметри вимикача УЗО,
• опір ізоляції,
• опір заземлення,
• безперервність з'єднання

Лічильник вирізняється розширеними функціями вимірювання заземлення (додаткові методи затискання та питомий опір ґрунту), автоматичними вимірюваннями опору ізоляції в розетках і для 3-, 4- і 5- дротяні кабелі (з адаптером AutoISO-1000C), можливість вимірювання інтенсивності світла, запису та аналізу параметрів мережі - включаючи гармоніки до 40-ої.

Пристрій має інноваційну пам'ять, яка дозволяє записувати кілька десятків тис. результатів у структурі готового протоколу з описаними пунктами:

• клієнт ? об'єкт ? кімната?

Для введення даних можна використовувати екранну клавіатуру або бездротову міні-клавіатуру з ремінцем. Дані з пам’яті можна передавати на комп’ютер через USB-кабель або бездротово через Bluetooth®.

ТЕХНІЧНІ ДАНІ:

Імпеданс петлі несправності вимірювання:

• вимірювання опору петлі короткого замикання з роздільною здатністю 0,001? струм 23 А (44 А при міжфазній напрузі) - резистор короткого замикання Rzw = 10 ?,
• діапазон вимірювання напруги: 95...440 В, частота 45...65 Гц ,
• вимірювання повного опору контуру короткого замикання з роздільною здатністю до 0,01 ?, в установках, захищених вимикачами УЗО з I?n ? 30 мА без їх активації,
• автоматичний розрахунок струму короткого замикання; розрізнення фазної та міжфазної напруги,
• вимірювання за допомогою штекера UNI-Schuko з кнопкою для запуску вимірювання (також із заміною кабелів L і N) або кабелів 1,2 м, 5 м, 10 м , довжиною 20 м з можливістю використання 3-фазних розеток. (AGT),
• вибір захисту установки та автоматична оцінка результату вимірювання.

Випробування залишкового типу AC, A, F, B та B+ струмові вимикачі:

• вимірювання звичайних, короткочасних і селективних вимикачів з номінальним залишковим струмом 10, 30, 100, 300, 500 і 1000 мА,
• функція автоматичного вимірювання повного набору параметрів вимикача (після одноразового натискання кнопки «ПУСК» лічильник виконує весь запрограмований цикл вимірювань, включаючи можливість вимірювання опору короткого замикання L-PE контур ланцюга зі струмом 15 мА),
• форма хвилі струму примусового витоку, яку вибирає користувач: синусоїдальна (починається від фронту, що зростає або спадає), однонаправлена ​​пульсуюча (позитивна або негативна), однонаправлена пульсуючий з мінімальним струмом постійного струму (позитивний і негативний), постійний (позитивний і негативний),
• вимірювання струму запуску IA зі зростанням струму,
• вимірювання часу активації tA при струмах ? I?n, 1I?n, 2I?n і 5I?n,
• вимірювання напруги дотику UB і опору захисного провідника RE без відключення автоматичного вимикача,
• виявлення перевороту проводів L і N в розетці; не впливає на вимірювання,
• можливість вимірювання струму спрацьовування IA та фактичного часу спрацьовування tAI при одному спрацьовуванні УЗО,
• вимірювання для напруги 95...270 В.
< /ul>

Вимірювання опору ізоляції:

• вимірювання напруги: 50 В, 100 В, 250 В, 500 В і 1000 В,
• вимірювання опору ізоляції до 10 G?,
• можливість вимірювання в розетці за допомогою адаптера UNI-Schu

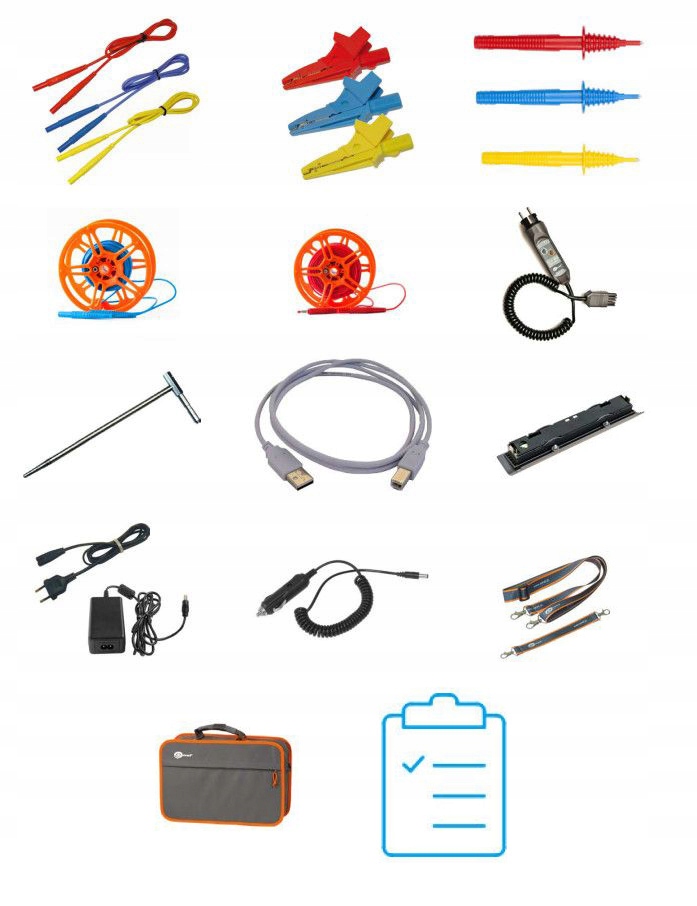

ОБЛАДНАННЯ:

• лічильник MPI-530 WMPLMPI530
• кабель 1,2 м (бананові штекери) червоний WAPRZ1X2REBB
• Кабель 1,2 м (розетки-банан) синій WAPRZ1X2BUBB
• Кабель 1,2 м (вилки-банан) жовтий WAPRZ1X2YEBB
• Затиск типу «крокодил» 1 кВ 20 A, червоний WAKRORE20K02
• Затискач типу «крокодил» 1 кВ 20 A синій WAKROBU20K02
• Затискач типу "крокодил" 1 кВ 20 А жовтий WAKROYE20K02
• Лопатовий зонд 1 кВ (розетка банан) червоний WASONREOGB1
• Лопатовий зонд 1 кВ (банан) розетка) синій WASONBUOGB1
• Лопатевий зонд 1 кВ (розетка-банан) жовтий WASONYEOGB1
• 15 м тестовий кабель на котушці для вимірювання заземлення WAPRZ015BUBBSZ
• Вимірювальний кабель 30 м на котушці для вимірювання заземлення WAPRZ030REBBSZ
• Адаптер WS-03, що запускає вимірювання (вилка UNI-Schuko) WAADAWS03
• 2x 30 см зонд для забивання в землю WASONG30
• Інтерфейсний кабель USB WAPRZUSB
• Кабель для джерела живлення 230 В (вилка IEC C7) WAPRZLAD230
• Живлення для лічильників (тип Z7) WAZASZ7
• Кабель для зарядка акумулятора від автомобільної розетки 12 В WAPRZLAD12SAM
• Ємність з Ni-MH акумулятором 4,8 В 4,2 Аг WAAKU07
• Джгут для лічильника (тип L-2) WAPOZSZEKPL

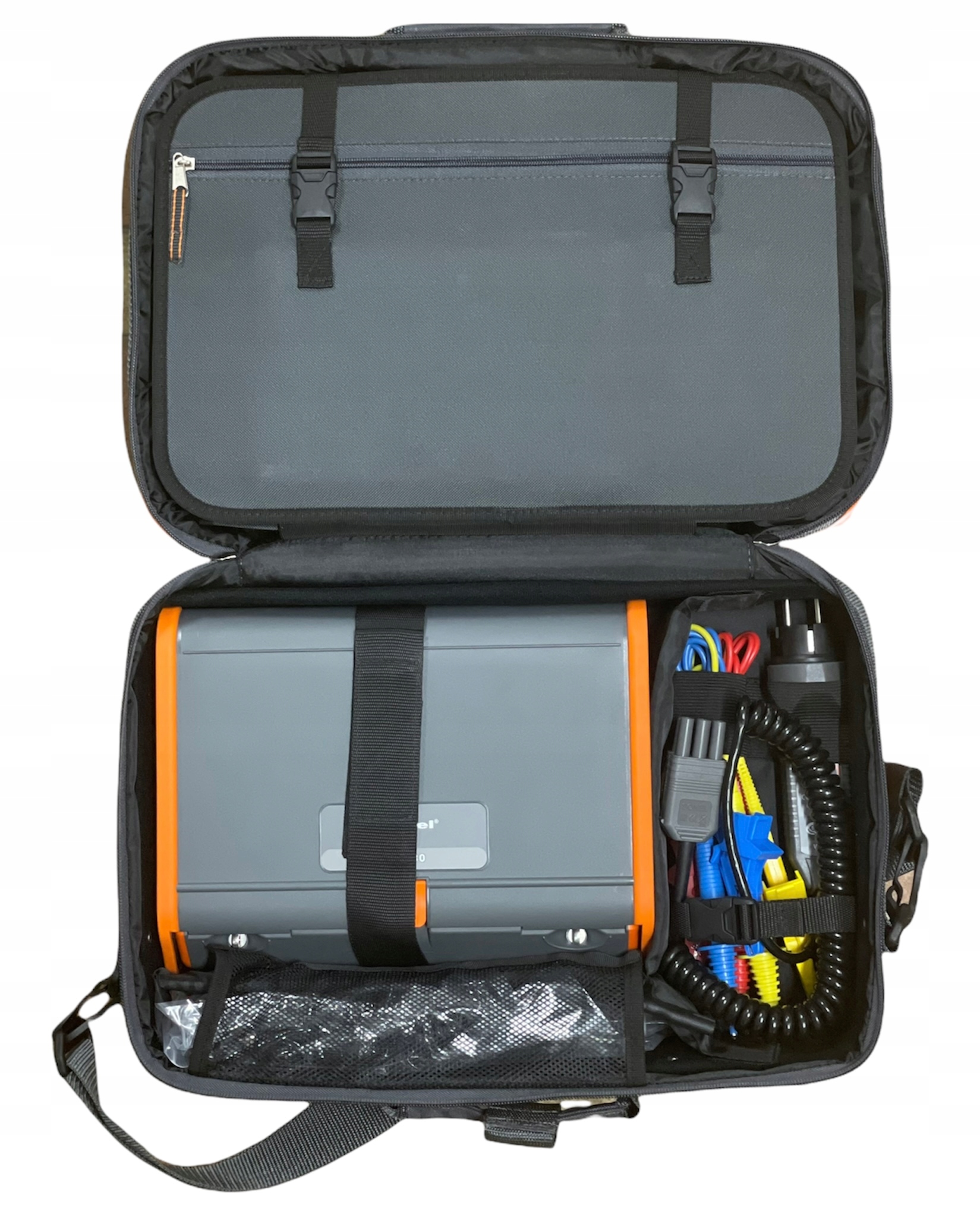

• Корпус L2 WAFUTL2
• Сертифікат калібрування
• Гарантійний талон
