Schneider Electric, автоматичний вимикач диференційного струму K60 IDK-40-4-30-A 40A, 4-полюсний, 30mA, тип A, A9Z01440

Основні параметри

• Асортимент продукції : Acti 9
• Назва продукту: Acti 9 ID K
• Тип продукту або компонента: автоматичний вимикач диференційного струму (RCCB)
• Коротка назва пристрою: ID K< /li>
• Опис полюса: 4P
• Положення нейтралі: ЛІВО
• Номінальний струм [In]: 40 A
• Тип мережі: Змінний струм (AC )
• Чутливість до струму витоку: 30 мА
• Затримка захисту від витоку струму: миттєва
• Тип захисту від витоку струму: тип A
• Знак якості : VDE

Додаткові параметри:

• Розташування пристрою в системі: Вихідний
• Основна частота: 50/60 Гц
• Номінал [Ue] робоча напруга: 380...415 В змінного струму 50 Гц
• Технологія відключення пристрою захисного відключення: Не залежить від напруги
• Номінальна вмикаюча та вимикаюча здатність: Idm 500 A / Im 500 A
• Номінальний умовний струм короткого замикання: GL63: Inc 4,5 кА / K60: Inc 6 кА
• Номінальна напруга ізоляції [Ui]: 440 В змінного струму 50 Гц
• Номінальний імпульс витримувана напруга [Uimp] : 4 кВ
• Струм перенапруги: 250 A
• Індикація положення контакту: НІ
• Тип керування: Важіль
• Спосіб кріплення: засувний< /li>
• Монтажна основа: DIN-рейка
• Ширина в модулях 9 мм: 8
• Висота: 81 мм
• Ширина: 72 мм
• Глибина: 68 мм
• Колір: білий
• Механічна стійкість: 5000 циклів
• Електрична стійкість: AC-1: 2000 циклів
• З'єднання - клеми: Подвійне з'єднання зверху або знизу 1…35 мм² жорстке / Подвійне з'єднання зверху або знизу 1…25 мм² гнучко
• Довжина ізольованої ділянки: 14 мм для верху або нижнє з’єднання
• Момент затягування: 3,5 Нм зверху або знизу

Робоче середовище

• Стандарти: EN/IEC 61008-1
• Рівень захисту IP: IP20 згідно з IEC 60529 / IP40 (модульний корпус) згідно з IEC 60529< /li>
• Ступінь забруднення: 2
• Електромагнітна сумісність: витривалість імпульсу 8/20 мкс, 200 A відповідно до EN/IEC 61008-1
• Температура навколишнього середовища для роботи: - 25…40 °C
• Температура навколишнього середовища для зберігання: -30…70 °C

Програма лояльності ELEKTROKLUB - найкраща партнерська програма для бізнес-клієнтів в галузі електротехніки.

• Покупці які попередньо реєструються на сайті програми , купуючи бонусні продукти в дистриб’юторів Electroclub, вони отримують бали, які можна обміняти на призи або кошти на передплачену картку VISA.
• Програма працює автоматично і не потребує надсилання сканів рахунків-фактур, кодів з упаковок тощо.
• Список бонусних продуктів доступний на сайті програми Електроклуб.

ЦЕЙ ПРОДУКТ БЕРЕ УЧАСТЬ У ПРОГРАМІ ЛОЯЛЬНОСТІ ЕЛЕКТРОКЛУБ

Автоматичні вимикачі захисного відключення серії ID K забезпечують захист від ураження електричним струмом через прямий контакт (≤ 30 мА) і непрямий контакт (300 мА) і захищають установку від можливості пожежі. Вони призначені для захисту електроустановок в першу чергу в житловому будівництві: багатоквартирних і одноквартирних будинках. Пропозиція дозволяє вибрати пристрої від 25 до 63А в 2P і 4P версіях з чутливістю 30 або 300 мА. Залежно від ваших потреб доступні два типи вимикачів: AC і A. Тип AC використовується в стандартних електроустановках. Тип А використовується в установках, що живлять комп’ютерне обладнання, а також в установках із підключеними джерелами живлення та випрямлячами.

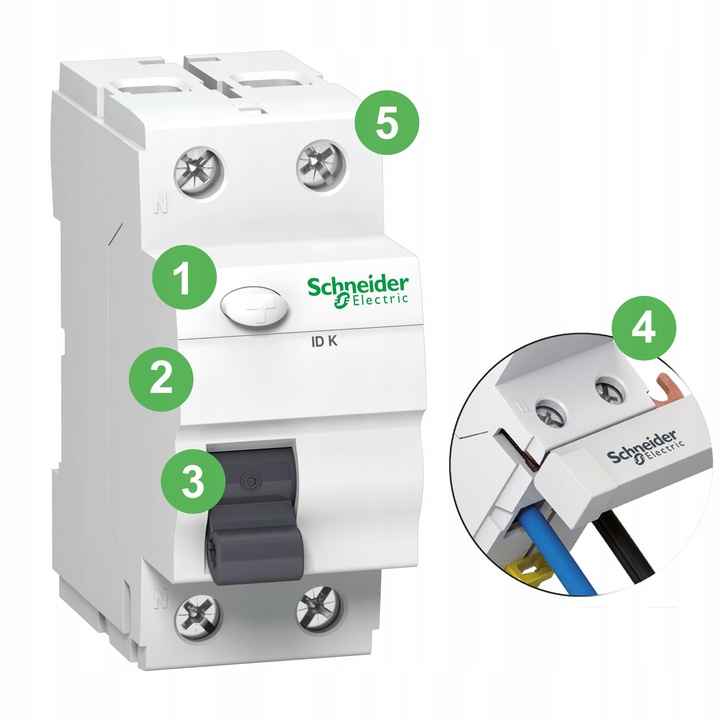

1-Кнопка перевірки

2-Велике поле для маркера ланцюга

3-Відключення через порушення сигналізує про положення робочого важеля

4- З’єднання

• Знизу за допомогою рейкової лопати
• Знизу або зверху за допомогою кабелів

Ізоляційні клеми 5-IP22

Додаток

Серія автоматичних вимикачів захисного відключення ID K ідеально підходить для потреб житлового будівництва.

Встановлення

Пристрої мають подвійні клеми внизу для підключення кабелів і лопатеву рейку.

Контроль

Автоматичні вимикачі ID K необхідно перевіряти раз на рік протягом 7 років, після 7 років перевірку слід проводити раз на три місяці.

Виконання

Доріжка N розташована з лівого боку, що полегшує шинне підключення автоматичних вимикачів захисного відключення до мініатюрних автоматичних вимикачів.

Екологічна етикетка преміум-класу

Екологічна етикетка преміум-класу Green — це зобов’язання Schneider Electric надавати продукти з найвищими екологічними показниками у своєму класі. Це означає:
