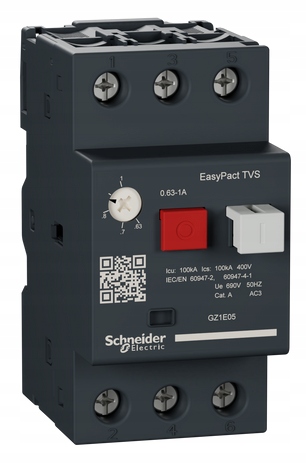

Schneider Electric, перемикач двигуна GZ1E, кнопковий привід I=0,63-1A клеми коробки, GZ1E05

Основні параметри:

• Продукт асортименту: EasyPact
• Назва продукту: EasyPact TVS
• Тип продукту або компонента: Switch
• Коротка назва пристрою: GZ1E
• Застосування пристрою: двигун
• Технологія відключення: термомагнітна
• Функція ізоляції: так згідно з IEC 60947-1 додаток 7.1.6
• Колір: сірий (RAL 7011)
• Опис полюса: 3P
• Тип мережі: Змінний струм (AC)
• Категорія використання: AC-3

Додаткові параметри:

• Основна частота: 50/60 Гц відповідно до IEC 60947-2
• Спосіб монтажу: наскрізні гвинти, наскрізний застібки
• Монтажна основа: рейка
• Місце встановлення: будь-яке положення
• Потужність двигуна в кВт: 0,37 кВт при 500 В змінного струму (AC) 50/60 Гц , 0,55 кВт при 690 В змінного струму (AC) 50/60 Гц
• Відключаюча здатність Icu: >= 100 кА при 230/240 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2 , Icu: >= 100 кА при 400/415 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2, Icu: >= 100 кА при 440 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947 -2, Icu: >= 100 кА при 500 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2, Icu: >= 100 кА при 690 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947 -2
• [Ics] номінальний робочий струм відключення: 100 % при 230/240 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2, 100 % при 400/415 В змінного струму ( AC) 50/60 Гц відповідно до IEC 60947-2, 100% при 440 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2, 100% при 500 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2, 100% при 690 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2
• Тип керування: кнопка. ...1 A
• Струм магнітного тригера: 13 A
• [Ue] номінальна робоча напруга: 690 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2
• Номінальна напруга ізоляції [Ui]: 690 В змінного струму (AC) 50/60 Гц відповідно до IEC 60947-2 IEC 60947-2
• Втрата потужності: 2,5 Вт (на полюс)
• Механічна довговічність: 100 000 циклів
• Електрична довговічність: 100 000 циклів для AC -3
• li>
• Максимальний діапазон: 25 циклів/год. жорсткість: гнучкий без кабельного наконечника, гвинтові клеми 2 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником

Робоче середовище:

• Стандарти: IEC 60947-2, IEC 60947-4
• Захисний ефект: TH
• Рівень захисту IP: IP20 згідно з IEC 60529
• li>
• Температура навколишнього середовища для експлуатації: -20…60 °C
• Температура навколишнього середовища для зберігання: -40…80 °C
• Вогнестійкість: 960 °C згідно IEC 60695-2-1
• Робоча висота (в метрах над рівнем моря): 2000 м

Розміри:

• Висота: 89 мм
• Ширина: 44,5 мм
• Глибина: 78 мм
• Вага продукту: 0,26 кг

Програма лояльності ELEKTROKLUB — найкраща партнерська програма для бізнес-клієнтів в галузі електротехніки.

• Покупці які попередньо реєструються на сайті програми , купуючи бонусні продукти в дистриб’юторів Electroclub, вони отримують бали, які можна обміняти на призи або кошти на передплачену картку VISA.
• Програма працює автоматично та не потребує надсилання сканів рахунків-фактур, кодів з упаковок тощо.
• Список бонусних продуктів доступний на сайті програми Електроклуб

ЦЕЙ ПРОДУКТ БЕРЕ УЧАСТЬ У ПРОГРАМІ ЛОЯЛЬНОСТІ ЕЛЕКТРОКЛУБ

Вимикачі двигунів EasyPact TVS

Вимикачі двигунів, що забезпечують магнітно-термічний захист двигунів потужністю до 15 кВт.

Сімейство Easy Series

GZ1E - це 3-полюсні магнітотермічні вимикачі двигуна. Призначений для керування та захисту двигунів потужністю до 15 кВт.

Функції

Вимикачі двигунів EasyPact TVS забезпечують важливе керування двигуном і захист у простих застосуваннях.

Технічна інформація:

• Магнітно-термічний захист двигуна,
• Кнопкове керування,
• Один розмір вимикачів від 0,37 до 15кВт нижче 400В,
• Відключаюча здатність Icu до 100 кА .
• Розміри: один розмір від 0,1 A до 32 A, ширина = 44,5 мм

Переваги

• Легко встановити,
• Ідеально підходить для простих застосувань,
• Розроблено, щоб забезпечити необхідний контроль і захист,
• Висока якість виготовлення за доступною ціною .

Застосування

Перемикачі двигуна EasyPact TVS є ідеальним вибором для захисту двигуна в простих застосуваннях.

Захист двигуна забезпечується вбудованим магнітотермічним захистом із захисним пристроєм пускача двигуна EasyPact TVS.

Магнітний захист (захист від короткого замикання) має нерегульований поріг спрацьовування, який приблизно в 13 разів перевищує максимальне налаштування струму теплового захисту. Тепловий захист (захист від перевантаження), включає автоматичну компенсацію коливань температури навколишнього середовища.
