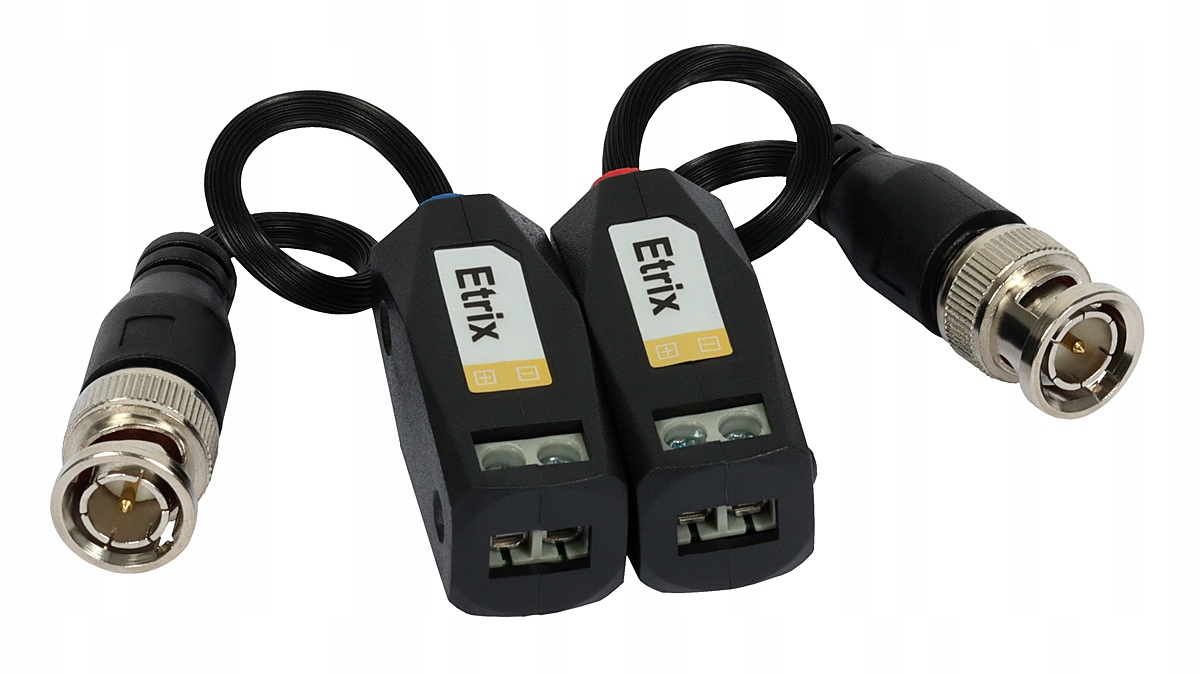

Відеотрансформатор Etrix 1VP-C з роз'ємом BNC на кабелі

2 шт.

Трансформатор 1VP-C використовується для передачі відеосигналу з одного джерела через кабель вита пара. Трансформатор має роз’єм BNC, приєднаний гнучким кабелем, який забезпечує вільне розташування наконечника BNC.

Пристрій регулює опір коаксіального кабелю (75 Ом) до опору симетричного кабелю (100 Ω), що забезпечує передачу відеосигналу по кабелю витої пари категорії 5 для камер. :

• PAL (CVBS) на відстань до 400м,
• HD-TVI, AHD на відстані 200 м (для 720p) і 150 м (для 1080p),
• HD-CVI на відстані до 200 м.

Зверніть увагу на правильне підключення клем: (+) до (+) і (-) до (-). Зворотне підключення призведе до спотворення зображення.

CMRR у відеотрансформаторах. Англійський термін для відеотрансформатора - "balun" - це абревіатура "Balance-Unbalance" (симетричний - незбалансований) означає пристрій, який дозволяє змінювати середовище передачі з коаксіального кабелю на виту пару і навпаки. Найбільшою перевагою передачі по симетричному кабелю є нижча ціна кабелю та стійкість до перешкод. Через те, що сигнал надсилається через 2 дроти з однаковим імпедансом, перешкоди, додані до обох дротів, однакові. Тому їх набагато легше видалити, ніж з коаксіального кабелю.

Стійкість відеотрансформатора до перешкод шляхом зменшення загального сигналу для обох кабелів і збереження диференціального сигналу є основною властивістю відеотрансформатора. Визначається параметром CMRR (Common Mode Rejection Ratio). Це відношення значення сигналу помилки на асиметричному виході до значення збурення на симетричному вході. Його можна виміряти, наприклад, забезпечивши високоамплітудний заважаючий (загальний) сигнал Vz короткозамкненими проводами симетричного кабелю (забезпечуючи нульову амплітуду диференціального сигналу). В ідеальних умовах несиметричний вихід трансформатора має становити 0 В, тоді як значення Vb, виміряне в реальних умовах, слід підставити у формулу:

CMRR = 20*LOG(Vb/Vz)

Параметр CMRR для відеотрансформаторів Etrix (для сигналів з частотою від 15 кГц до 6 МГц) становить 60 дБ. Це означає, що вони послаблюють загальний сигнал (перешкоди) в 1000 разів.

ТЕХНІЧНІ ДАНІ:

• Діапазон: 400 м (для CVBS), 150 м (для HD-TVI, AHD)
• Діапазон напруги вводу/виводу 75 Ом (CVBS): 1 Vpp
• Наскрізне затухання: -0,5 дБ (для f=5 МГц)
• Пропускна здатність відео: 0 ... 50 МГц (-3 дБ)
• CMRR (дБ на 5 МГц): 60 дБ < /li>
• Коаксіальний опір вводу-виводу: 75 Ом
• Симетричний опір вводу-виводу: 100 Ом
• Тип коаксіального роз’єму вводу/виводу: штекер BNC
• Тип симетричного роз’єму вводу/виводу: кабельні затискачі
• темп. експлуатація / відносна вологість: 0...55ºC / <95%
• Вага: 0,016 кг
• Розміри (ширина . xhxd): 15 x 47 x 15 мм
