Відеотрансформатор Etrix 1VP-B, набір з 2 шт.

Код продукту: ETRIX 1VP-B

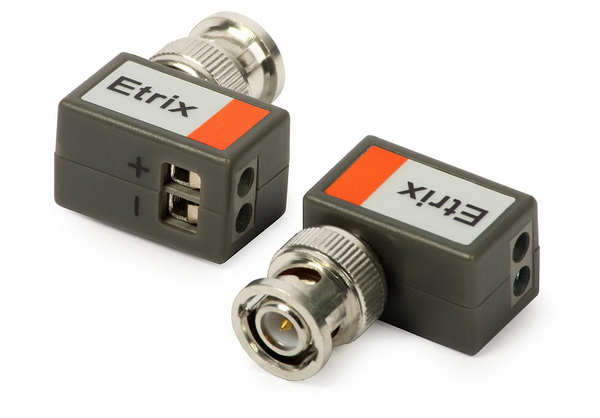

Відеотрансформатор Etrix 1VP-B з роз'ємом BNC, кутовий (2 шт.)

1VP-B призначений для передачі відеосигналу від одного джерела по витій парі кабель. Трансформатор кріпиться під прямим кутом до роз’єму BNC, тому при підключенні до пристрою (наприклад, фотоапарата або диктофона) нам знадобиться мінімум місця. Пристрій підлаштовує імпеданс коаксіального кабелю (75 Ом) до опору симетричного кабелю (100 Ом), забезпечуючи передачу відеосигналу по витій парі 5 категорії для камер:

• PAL (CVBS) на відстані до 400 м,
  li>
• HD-TVI, AHD на відстані 200 м (для 720p) і 150 м (для 1080p),
• HD-CVI на відстані до 200м.

Зверніть увагу на правильне підключення клем: (+) до (+) і (-) до (-). Зворотне підключення призведе до спотворення зображення.

CMRR у відеотрансформаторах. Англійський термін для відеотрансформатора - "balun" - це абревіатура "Balance-Unbalance" (симетричний - незбалансований) означає пристрій, який дозволяє змінювати середовище передачі з коаксіального кабелю на виту пару і навпаки. Найбільшою перевагою передачі по симетричному кабелю є нижча ціна кабелю та стійкість до перешкод. Через те, що сигнал надсилається через 2 дроти з однаковим імпедансом, перешкоди, додані до обох дротів, однакові. Тому їх набагато легше видалити, ніж з коаксіального кабелю.

Стійкість відеотрансформатора до перешкод шляхом зменшення загального сигналу для обох кабелів і збереження диференціального сигналу є основною властивістю відеотрансформатора. Визначається параметром CMRR (Common Mode Rejection Ratio). Це відношення значення сигналу помилки на асиметричному виході до значення збурення на симетричному вході. Його можна виміряти, наприклад, шляхом подачі високоамплітудного завадового (загального) сигналу Vz із закороченими проводами симетричного кабелю (забезпечення нульової амплітуди диференціального сигналу). В ідеальних умовах несиметричний вихід трансформатора має становити 0 В, тоді як значення Vb, виміряне в реальних умовах, слід підставити у формулу: CMRR = 20*LOG(Vb/Vz)

Параметр CMRR для Etrix відеотрансформаторів (для сигналів із частотою від 15 кГц до 6 МГц) становить 60 дБ. Це означає, що вони послаблюють синфазний сигнал (перешкоди) 1000 разів.

Технічні дані:

• Модель > 1VP- B
• Тип продукту Відеотрансформатор
• Бренд Etrix
• Вхід параметри кількість: 1
• тип роз'єму: BNC
• робочий діапазон: 0 ... 50 МГц
• підтримувані сигнали та максимальна роздільна здатність: AHD, HD-CVI, HD-TVI (5 MPix)), CVBS
• імпеданс: 75 Ом
• Кількість вихідних параметрів: 4
• тип роз’єму: гвинтові клеми
• імпеданс: 100 Ом
• посилення: 0 дБ
• Робоча температура -10 .. 55 ° C
• Розміри 15 x 33 x 24 мм

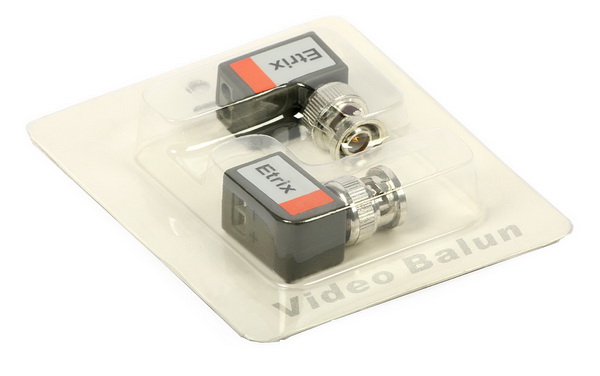

Ціна вказана за блістерну упаковку, що містить дві штуки продукту.
