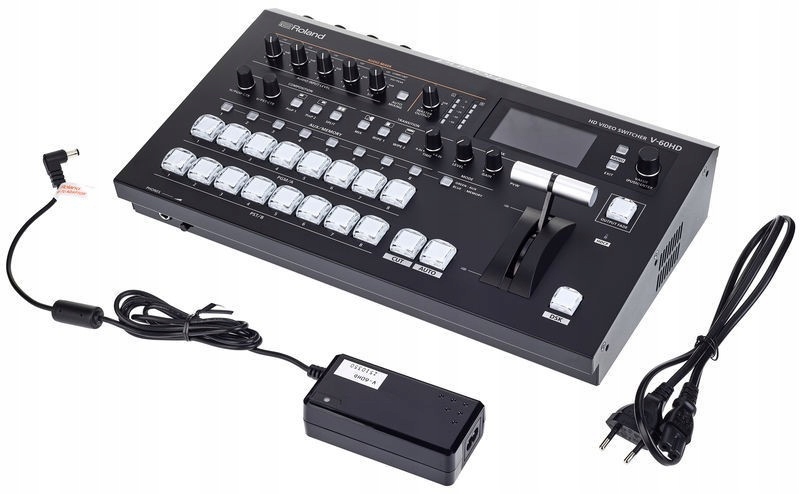

Мікшер Roland V-60HD

Підтримує та дозволяє одночасно мікшувати до 6 відеоканалів у форматах від 480i до WUXGA. У нас є 4 входи SDI, 2 входи HDMI і один вхід RGB/VGA. Входи SDI оснащені перетворювачами для сигналів 1080i з чергуванням у прогресивні, якщо мікшер працює на 1080p. Входи HDMI мають скалери. Вхід RGB/VGA може працювати як взаємозамінний із входом HDMI 6, а також дозволяє використовувати масштабувальник.

Зображення в мікшері V-60HD обробляється в 8-бітовому режимі 4:2:2 (Y/Pb/Pr). У розділі відео він має два виходи SDI та два виходи HDMI, на які можна направити основний програмний мікс, відеошину AUX або попередній перегляд. Крім того, він включає вихід HDMI Multiview для перегляду вхідних каналів, вихідного міксу, попереднього перегляду PinP і смужок контролю рівня звуку MeterBridge. У випадку корпоративних заходів один вихід SDI можна використовувати для передачі сигналу на процесор світлодіодного екрана, інший для запису матеріалу, а один вихід HDMI можна використовувати для виведення попереднього перегляду презентації для ведучого, а інший сигнал для потокового пристрою або проекторів.

Секція обробки та мікшування включає, серед іншого: функції відображення «картинка в картинці» (PinP) у 4 регульованих формах полів (прямокутник, кругла форма, ромб і серце), маніпуляцію, горизонтальне відображення, зникнення, фонове зображення та ключове зображення накладки та інше. З USB-накопичувача можна завантажити нерухомі зображення у форматі BMP.

Roland V-60HD підтримує до 12 каналів у аудіосекції 24 біт/48 кГц - 4 аналогових моно на комбінованих роз’ємах XLR/1/4 jack, аналогове стерео на 2 x cinch і 6 цифрових стерео, чотири на SDI , два по HDMI. Аналогові входи на гніздах XLR приймають сигнали лінії та рівня мікрофона та можуть виводити фантомне +48 В. Сигнали можна обробляти високочастотним фільтром HPF, 3-смуговим параметричним еквалайзером, компресором, лінією затримки, лімітером, а також сумою багатосмугового майстер-компресора! Додаткова функція - AutoMixer на 4 входи в режимі мікрофона. Ще однією цікавою функцією є можливість виведення до 8 аудіоканалів на SDI, що стане в нагоді, наприклад, у разі синхронного перекладу різними мовами, що надсилається разом із зображенням на SDI-записувач зображень і звуку.

На відміну від Roland VR-50HD, нова модель не оснащена виходом USB 3.0 з перетворенням зображення та звуку для прямої передачі в потокову програму, таку як OBS або Wirecast. Для трансляції потрібен зовнішній пристрій, який приймає сигнал SDI або HDMI.

• ВІДЕО: Обробка відео 4: 2: 2 (Y / Pb / Pr), 8 біт
• Вхідні роз’єми: SDI IN 1--4: тип BNC x 4
• * Сумісний із SMPTE 424M (SMPTE 425M-AB), 292M
• HDMI IN 5--6: HDMI type A x 2< /li>
• * Підтримується HDCP
• * Підтримується кілька форматів
• RGB / COMPONENT IN 6: тип HD DB-15 x 1
• * INPUT 6 : вибрано HDMI або RGB / COMPONENT.
• * Підтримується кілька форматів
• Вихідні роз’єми: SDI OUT 1--2: тип BNC x 2
• * Сумісний із SMPTE 424M (SMPTE 425M-AB), 292M
• HDMI OUT 1--2: HDMI Type A x 2
• HDMI MULTI VIEW: HDMI Type A x 1
• * Підтримувані HDCP
• Формати введення: SDI IN 1--4: сумісний із SMPTE 296M, SMPTE 274M
• 720/59.94p, 720/50p SMPTE 296M (перемикач ФОРМАТ = 720p)
• 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M (перемикач ФОРМАТ = 1080i або 1080p)
• * Вхідний черезрядковий відеосигнал перетворюється на прогресивний відеосигнал шляхом внутрішньої обробки.
• * Частоту кадрів відеосигналу можна вибрати в меню SYSTEM (59,94). або 50) .
• HDMI IN 5:
• HDMI / RGB / COMPONENT IN 6:
• 480 / 59.94i, 576 / 50i, 480 / 59.94p , 576 / 50p
• 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i
• 1080 / 59,94p, 1080 / 50p
• VGA (640 x 480/60 Гц), SVGA (800 x 600/60 Гц), XGA (1024 x 768/60 Гц)
• WXGA (1280 x 768/60 Гц), SXGA (1280 x 1024/60 Гц)
• FWXGA (1366 x 768/60 Гц), SXGA + (1400 x 1050/60 Гц)
• UXGA (1600 x 1200/60 Гц) , WUXGA (1920 x 1200/60 Гц)
• * Частота оновлення — це максимальне значення для кожної роздільної здатності.
• * Сумісність із CEA-861-E, VESA DMT версія 1.0, версія 11. < /li>
• * 1920 x 1200/60 Гц: зменшене гасіння
• * Вхідний черезрядковий відеосигнал перетворюється на прогресивний відеосигнал за допомогою внутрішньої обробки.
• * Частота кадрів відеосигнал можна вибрати в меню SYSTEM (59, 94 або 50).
• Нерухоме зображення: растровий файл Windows (R) (.bmp)
• * Максимальна роздільна здатність 1920 x 1080 пікселів, 24-бітний колір, без стиснення.
• * У внутрішній пам’яті можна зберегти до 2 файлів.
• Вихідні формати: SDI OUT 1 --2: сумісний із SMPTE 296M, 274M
• HDMI OUT 1--2:
• 720/59.94p, 720/50p (СИСТЕМНИЙ ФОРМАТ = 720p)< /li>
• 1080/59.94i, 1080/50i (СИСТЕМНИЙ ФОРМАТ = 1080i)
• 1080/59.94p, 1080/50p (СИСТЕМНИЙ ФОРМАТ = 1080p)
• * Рамка частоту відеосигналу можна вибрати в меню SYSTEM (59,94 або 50).
• HDMI MULTI VIEW: 1080 / 59,94p, 1080 / 50p
• Відеоефекти: Перехід: CUT, MIX (DISSOLVE / FAM / NAM), WIPE (30 типів)
• Composition: PinP (SQUARE, CIRCLE, HEART, DIAMOND), DSK (Key) яскравість, ключ кольоровості)
• Інші: перевертання по горизонталі, виведення згасання, захоплення фотографій, відтворення фотографій, виведення тестового шаблону
