ВІДЕОДОМОФОН

"BERNSTEIN" VDS-61RU

⭐ пам'ять зображень (100 фото),

⭐ унікальний зчитувач безконтактних брелоків 125 кГц (5 брелоки для користувача в комплекті),

⭐ підтримка 2 входів (хвіртка та ворота),

⭐ вбудована розетка кнопки виходу в зовнішню касету,

⭐ постійне підсвічування візитки,

⭐ меню польською мовою.

Сімейний відеодомофон "Bernstein" VDS-61RU - ідеальне рішення для користувачів, яким потрібні прості рішення та висока якість. Окрім стандартних функцій зв’язку з відвідувачем, огляду камери навколишнього середовища та керування засувом на вході в об’єкт, відеодомофон забезпечує роботу другого виходу, наприклад воріт, автоматичний запис зображення після натискання кнопки виклику. відвідувачем або можливість підключення кнопки для виходу з об’єкта.

ВІДЕОІНСТРУКЦІЯ

Посібник показує, як підключити монітор із зовнішньою касетою, а також містить інформацію про підключення електричного замикача та кнопки виходу.

посилання: https ://www.youtube.com/watch?v=Y8ibPXZEtzk

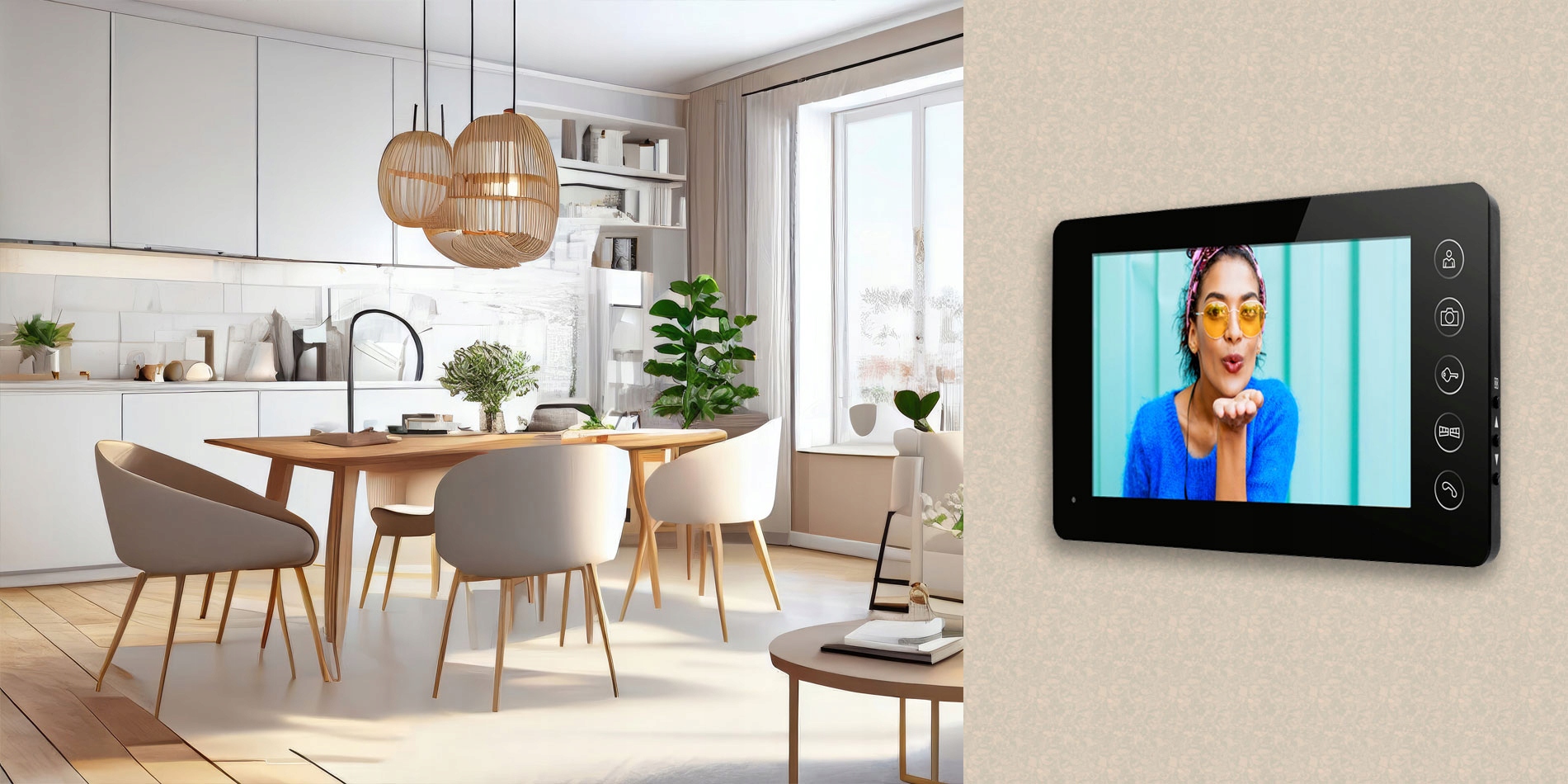

МОНІТОР "BERNSTEIN" VDM-61RU

ХАРАКТЕРИСТИКИ

Монітор hands-free оснащений 7" матрицею з роздільною здатністю 800х480 пікселів. Завдяки ручкам регулювання, розташованим на правій стороні корпусу, можна регулювати гучність розмови, яскравість і насиченість зображення.

За допомогою кнопки, розташованої над ручками, користувач може вибрати одну з 16 доступних мелодій гонгу і, пересуваючи перемикач, змінити її гучність. Крім того, монітор оснащено пам’яттю, яка може зберігати до 100 фотографій.

Сенсорні функціональні кнопки з підсвічуванням на передній панелі дозволяють щоб швидко відповісти на дзвінок, відкрити ворота та хвіртки або швидко сфотографувати людину, яка стоїть перед парканом.

ОПИС КНОПКИ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана: кольоровий TFT-LCD < /li>
• Роздільна здатність екрана: 800 × 480 пікселів
• Кількість релейних виходів: 1
• Внутрішнє зображення пам'ять: 100 фотографій
• Кількість звукових сигналів: 16
• Вільні руки: Так
• Мова меню: польська, англійська, німецька, російська
• Діапазон робочих температур монітора: 0ºC ~ +40ºC
• Розміри монітора (В x Ш x Г): 151 x 214 x 22 мм
• Вага нетто монітора: 401 г < /li>

ВОРОТНА СТАНЦІЯ "BERNSTEIN" VDC-60RU

ХАРАКТЕРИСТИКИ

Зовнішня касета з ступенем захисту IP44 оснащена захисним кожухом, що забезпечує правильну роботу відеодомофона в складних погодних умовах.

Вхід на територію може бути реалізований за допомогою проксіміті-зчитувача, що працює в стандарті Unique 125 kHz і підтримує брелоки.

Високоякісна камера забезпечує чудові параметри зображення , також уночі - завдяки 5 світлодіодам (біле світло) - що дозволяє переглядати оточення зовнішньої касети, коли інтенсивність освітлення недостатня.

Крім того, візитниця з підсвічуванням встановлена ​​на зовнішній панелі.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання зовнішньої касети (режим очікування / робота ): 1,2 Вт / 3 Вт
• Роздільна здатність зображення: 700 TVL
• Горизонтальний кут огляду камери: 46º
• Тип датчика камери: Кольоровий 1/4'' CMOS
• Час активації блоку: 3 с
• Матеріал корпусу: Алюмінієвий сплав, пластик
• Кількість релейних виходів: 1
• Спосіб монтажу зовнішня касета .: Поверхневий монтаж
• Нічне освітлення: 5 світлодіодів (біле світло) з частиною сутінки
• Проксіміті-зчитувач: Так
• Захисний кожух: Так
• Фактор захисту : IP44
• Температурний діапазон роботи касети: -15ºC ~ +50ºC
• Розміри зовнішньої касети. (В x Ш x Г): 157 x 82 x 62 мм
• Вага нетто касети: 225 г

PROXIMITY KEYS

У набір входить 7 брелоків, що працюють в стандарті Unique 125 кГц. Для вашої зручності вони позначені кольором:

• 1x зелений - брелок для програмування - додавання
• 1x червоний - брелок для програмування - зняття
• 5x blue - брелоки користувача

• Фото брелоків лише для ілюстрації. Брелоки, що входять до комплекту, можуть дещо відрізнятися від зображених на фото.

СХЕМА ПІДКЛЮЧЕННЯ

ЗМІСТ НАБОРУ

• 1x - монітор із монтажною рамою
• 1x - зовнішня касета з дахом
• 2x - мережевий адаптер 12 В постійного струму
li>
• li>
• 5x - Безконтактний брелок користувача
• 2x - Брелок для програмування
• 2x - Набір монтажних шпильок
• 1x - Посібник користувача польською мовою< /li>

ЧАСТІ ЗАПИТАННЯ

1. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

4. Чи можу я придбати додаткові брелоки та картки?

Додаткові брелоки та картки можна додати до пристрою. Активувати додаткові брелоки та карти дуже просто. Для цього ми використовуємо програмні брелоки: ADD (додавання), DELETE (видалення).

5. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2,5 А.

6. Чи потребує електрозабій додаткове живлення?

Ні, тому що ми додатково живимо зовнішню касету (затвор живиться від зовнішньої касети).
