ВІДЕОДОМОФОН "ЄВРА" VDP-45A3 ALPHA

⭐ 2 РК-монітори 7'' в комплекті

⭐ звільнення електричного удару на ворота

⭐ 16 мелодій на вибір

⭐ налаштування параметрів зображення

⭐ касета з дахом, стійка до погодних умов

⭐ біле навколишнє освітлення зовнішньої касети

⭐ 2 VZA - джерела живлення 63A3 в комплекті

ЛІДЕР СПОЖИВЧОЇ ЯКОСТІ 2023

У 2023 році відеодомофони торгової марки «Євра» були нагороджені золотою емблемою Лідера споживчої якості в номінації «Відеодомофони та домофони».

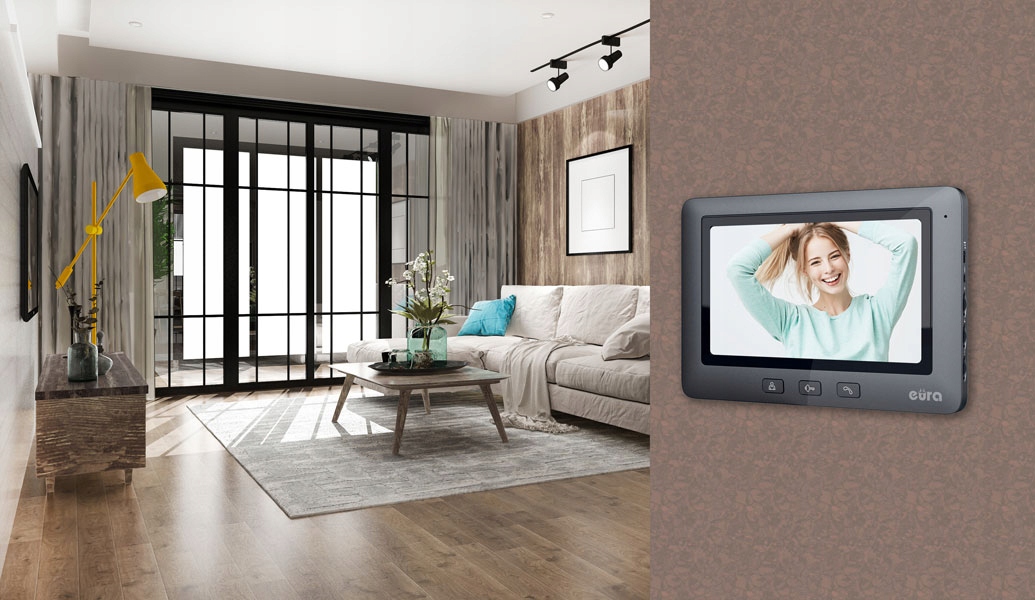

МОНІТОР "ЄВРА" ВДА-45А3

Дозволяє роботу одного виходу шляхом прямого керування електромагнітним замком, і LCD екран діагоналлю 7' 'забезпечує чудову якість зображення. Крім того, він дозволяє регулювати гучність і задавати параметри зображення. Пристрій дозволяє вибрати1 із 16 мелодій дзвінка.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• Кількість з’єднувальних кабелів: 4
• Кількість обслуговуваних приміщень: 1
• Кільк. обслуговуваних виходів: 1
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана: Кольоровий TFT-LCD
• Роздільна здатність екрана: 800 × 480 пікселів
• Кількість звукових мелодій: 16
• Вільні руки: Так
• Моніторинг робочої температури діапазон: 0ºC ~ +40ºC
• Розміри монітора (В x Ш x Г): 141 x 209 x 19 мм
• Маса нетто монітора: 400 г

ЗОВНІШНЯ КАСЕТА VDA-78A3

Зовнішня касета, оснащена захисним кожухом, з коефіцієнтом захисту IP44, забезпечує правильну роботу відеодомофона навіть у складних погодних умовах. Високоякісна камера забезпечує відмінні параметри зображення навіть вночі - завдяки 4 світлодіодам, які дозволяють переглядати оточення зовнішньої касети при недостатньому освітленні.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання зовнішньої касети (режим очікування / робота) : 0,2 Вт / 5 Вт
• Роздільна здатність зображення: 700 TVL
• Горизонтальний кут огляду камери: 50º
• Тип датчика камери: Кольоровий CMOS 1/4''
• Час активації блоку: 3 ~ 5 с< /li>
• Матеріал корпусу: Пластик
• Спосіб кріплення зовнішньої касети: Накладний
• Нічне освітлення: 4 світлодіоди - біле світло
• Захисний кожух: Так
• Коефіцієнт захисту: IP44
• Температурний діапазон роботи касети: -15ºC ~ +50ºC
• Розміри зовнішньої касети. (В x Ш x Г): 127 x 51 x 47 мм
• Вага нетто касети: 185 г

СХЕМА ПІДКЛЮЧЕННЯ

ЛЕГЕНДА:

• A. Джерело живлення DC 12V
• B. Зовнішня касета
• C. Електрозахисна
• D. Монітор
• E. Джерело живлення 12 В постійного струму
• F. Монітор

Примітка: Якщо у вас є електрична установка, в якій дроти крос 15 м, рекомендується замінити блок живлення на звичайний з силою струму не менше 4,5А.

Електроударник не входить в комплект.

ЧАСТІ ЗАПИТАННЯ

1. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

4. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 4,5 А

5. Чи потребує електрозабій додаткове живлення?

Ні, тому що живлення затвора здійснюється з позиції монітора.

6. Який електричний замикач використовувати для даного відеодомофона?

Комплект справно працює зі слабкострумовим замикачем, симетричним, універсальним, без пам'яті. Наприклад, RE-31G2, RE-32G2.
