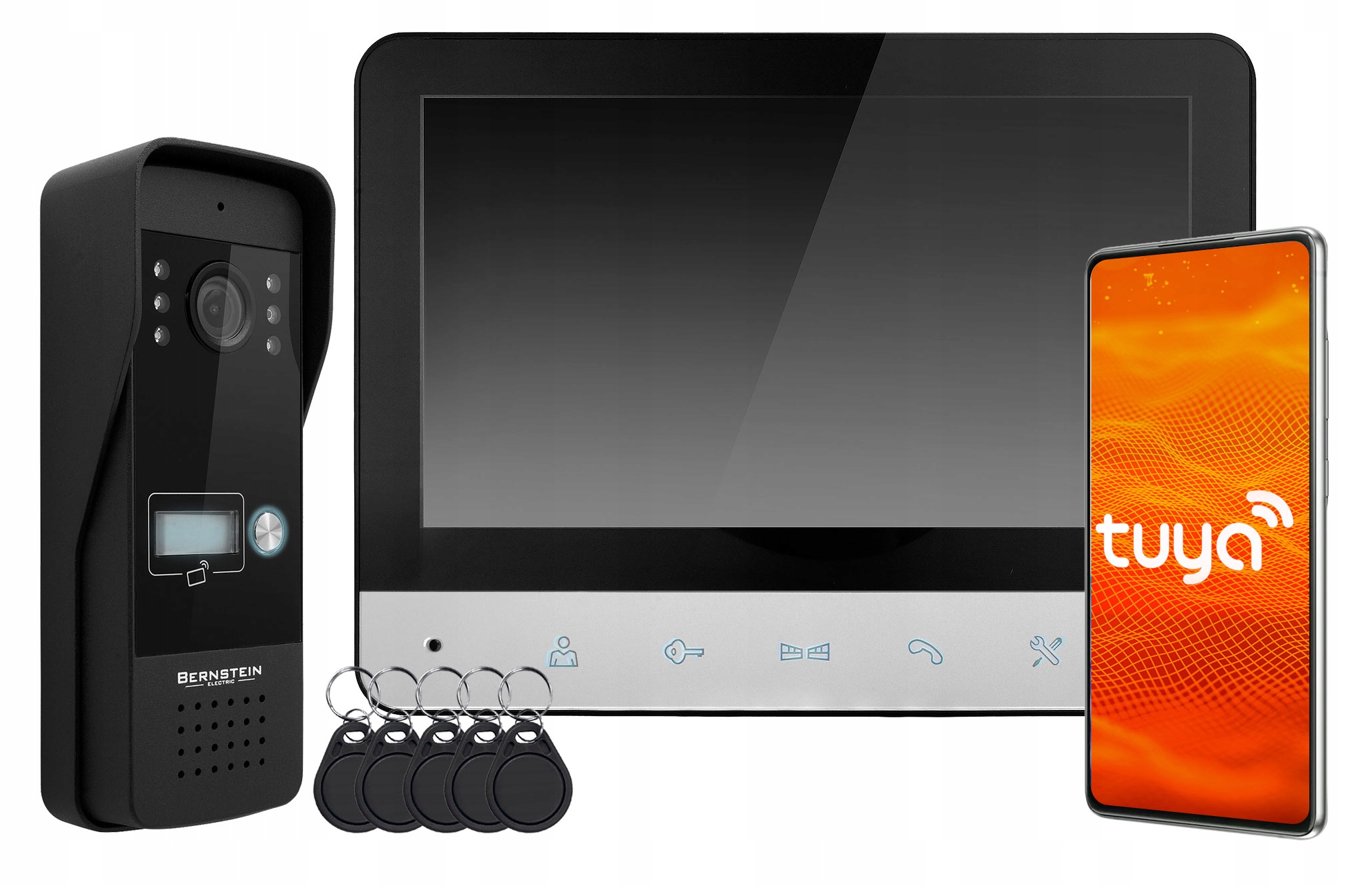

WiFi ВІДЕОДОМОФОН

"BERNSTEIN" VDS-71RU

• мобільний додаток з меню польською мовою - Tuya
• WiFi монітор з екраном LCD 7 '',
• відкриття 2 входів (хвіртка, ворота),
• суцільний металевий корпус зовнішньої касети,
• кнопка виклику з підсвічуванням,
• зчитувач брелоків (5 брелоків у комплекті),
• роздільна здатність камери Full HD 1080p,
• широкий кут огляду камери по горизонталі/вертикалі 120º/60º.

Управління смартфоном

Безкоштовна програма Tuyaдоступна для iOS і Android дозволяє:

• прийом вхідних дзвінків,
• перегляд зображення оточення зовнішньої камери,
• відпускання ригеля та відкриття воріт (як після отримання дзвінка, так і в режимі попереднього перегляду) ),
• ручне збереження фотографій або записування відео з попереднього перегляду викликів,
• перегляд історії викликів

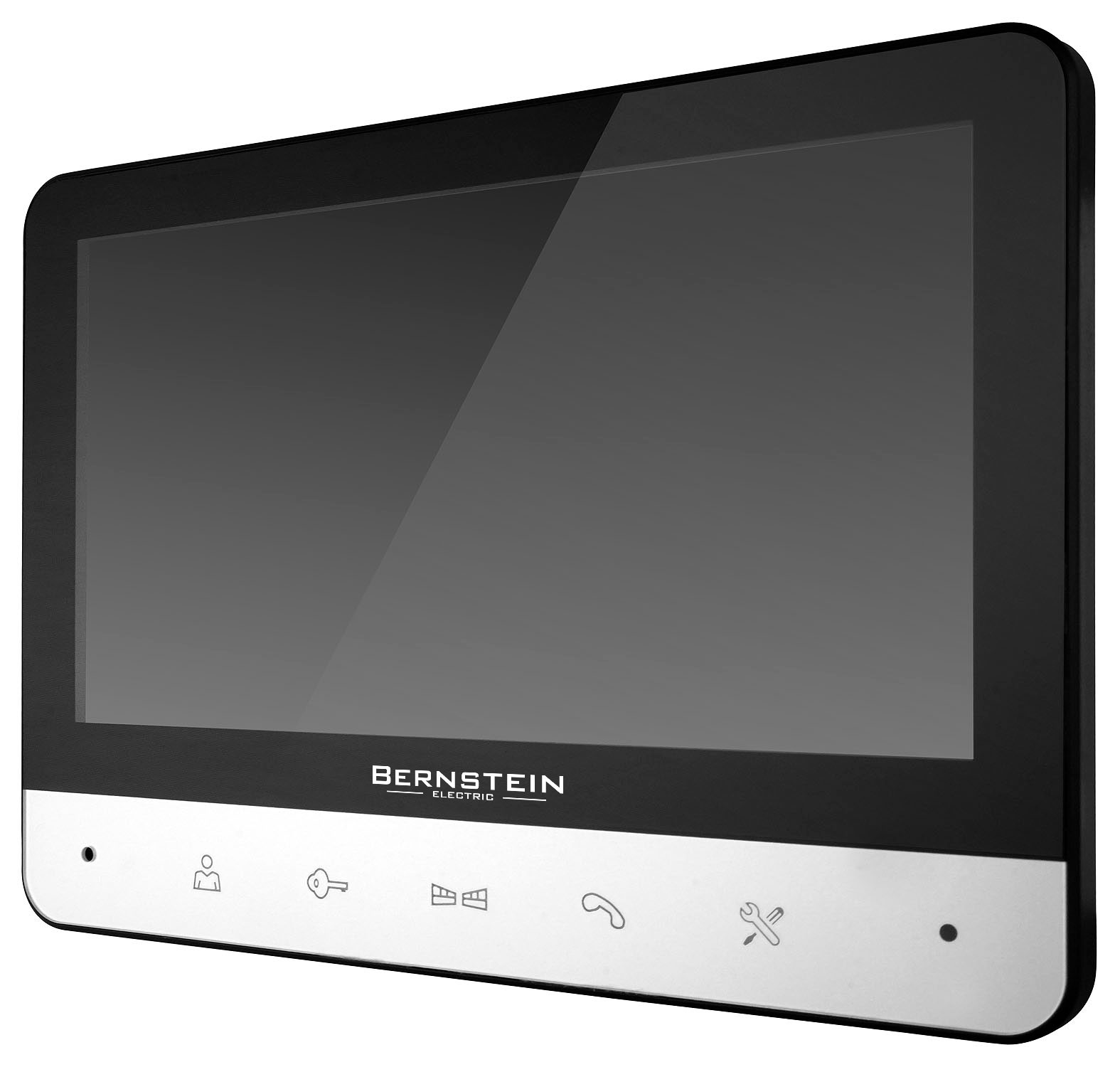

МОНІТОР "BERNSTEIN" VDS-70RU AHD

ХАРАКТЕРИСТИКИ

Монітор "Bernstein" VDS-70RU з діагоналлю екрана 7" має вбудований модуль WiFi, що дозволяє керувати пристроєм за допомогою Додаток Tuya доступний для платформAndroid та iOS.

Після натискання кнопки виклику на зовнішній касеті монітор і смартфон, оснащений додатком викликаються одночасно, завдяки чому можна приймати дзвінки, керувати електромагнітним замком та приводом воріт, вручну фотографувати та записувати відео під час розмови.

Монітор оснащений регуляторами, які дозволяють регулювати гучність розмови, яскравість і насиченість зображення. За допомогою кнопки над ручками користувач може вибрати 1 із 16 доступних мелодій дзвінків і, пересуваючи перемикач, змінити гучність.

ФУНКЦІЇ КНОПОК З ПІДСВІТЛЕННЯМ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• b>
• Мінімальна кількість з’єднувальних кабелів: 4
• Кількість підтримуваних виходів: 2 - 1x: 12 В постійного струму 350 мА, 1x: Н.О. 1 A/ DC 24 В макс. робота: 2 Вт/ 9 Вт
• Діагональ екрана: 7”
• Тип екрана: TFT-LCD< /li>
• Роздільна здатність екрана: 1024 x 600 пікселів
• Кількість звукових мелодій: 16
• Вбудовано -в модулі WiFi: Так
• Інтерфейс бездротового зв'язку: IEEE 802.11 b/g/n
• Робоча частота: 2,4 ГГц
• Макс. потужність випромінювання: <5mW
• Коефіцієнт захисту: IP20
• Слот для карт (SD / micro SD): Так (128 ГБ, клас 10)
• Діапазон робочих температур: 0ºC ~ +40ºC
• Розміри (В x Ш x Г): 136 x 182 x 19 мм
• Вага нетто: 310 г

СТРОЙКА "BERNSTEIN" VDC-71RU Full HD

ХАРАКТЕРИСТИКИ

Накладна шлейф-станція VDC-71RU - це пристрій у сучасному стилі та має зчитувач безконтактних міток .

Зовнішня касета виготовлена ​​зі сплаву алюмінію та пластику, стійкого до атмосферних опадів, додатково захищена дахом. Пристрій має камеру, яка записує зображення в роздільній здатності Full HD 1080p. з об'єктивом із кутом огляду 120º.

Крім того, касета має нічне підсвічування у вигляді 5 білих світлодіодів, постійне підсвічування кнопки виклику та сутінковий датчик, який автоматично вмикається світлодіоди при недостатньому освітленні.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• b>
• Кількість з’єднувальних кабелів: 4
• Кількість обслуговуваних приміщень: 1
• Вихідна напруга для електромагнітного замка: 12 В пост. режим роботи): 0,5 Вт / 6 Вт
• Роздільна здатність зображення: 2,0 Мпікс. (Full HD 1080 p.)
• Кут огляду камери по горизонталі/вертикалі: 120º /60º
• Тип датчика камери: 1/4'' CMOS кольоровий
• Час активації блокування: 3 ~ 5 с
• Матеріал корпусу: Алюмінієвий сплав, пластик
• Спосіб монтажу зовнішня касета: Накладна
• Візитка: Так
• Нічне освітлення: 5 світлодіодів (біле світло) ) з частиною сутінки
• Контактний зчитувач: Унікальний, 125 кГц
• Коефіцієнт захисту: IP65
• Температурний діапазон роботи касети: -15ºC ~ +45ºC
• Розміри зовнішньої касети. (В x Ш x Г): 172 x 69 x 41 мм
• Вага нетто касети: 340 г

КОМФОРТНЕ ВІДКРИТТЯ ВОРІТ

В набір входить 7 брелоків, що працюють в стандарті Unique 125 кГц. Для вашої зручності вони позначені кольором:

• 1x зелений - брелок для програмування - додавання
• 1x червоний - кільце для ключів для програмування - видалення
• 5x black - кільця для ключів користувача

Примітка: Набір брелоків, що входять до комплекту, уже запрограмований на дверну станцію.

КОМПЛЕКТ

• 1x монітор VDS-70RU
• 1x зовнішня касета з візиром VDC-71RU
• 2x блок живлення
• 1 набір монтажних аксесуарів для монітора
• 1 набір монтажних аксесуарів для зовнішньої касети
• 5 брелоків користувача
• посібник користувача польською мовою< /li>< /ul>

ВІДЕОІНСТРУКЦІЇ

⭐ ПІДКЛЮЧЕНО

Перейти: https://www.youtube.com/watch?v = ZvyjWALy9A0

⭐ НАЛАШТУВАННЯ ЗА ДОПОМОГОЮ ПРОГРАМИ

Перейти до: https://www.youtube.com/watch? v=ZdUDSXB13hI

СХЕМА ПІДКЛЮЧЕННЯ

ЧАСТІ ЗАПИТАННЯ

⭐ Чи працює мобільний додаток лише в локальній мережі чи з будь-якої точки світу?

Монітор відеодомофона має вбудований модуль WiFi, який підключається до маршрутизатор в локальній мережі. Однак мобільний додаток працює з будь-якої точки світу за умови, що телефон має доступ до Інтернету.

⭐ Який кабель потрібно використовувати для підключення монітора до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30м - рекомендований кабель XzTKMXpw 4x2 x0,5mm2< /li>
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

⭐ Який кабель я маю використовувати для підключення зовнішньої панелі до болта (електричного затиску)?

Кабель, що з’єднує електричний удар із зовнішньою касетою, має бути не менше 2x1mm2

⭐ Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу до атмосферних факторів.

⭐ Чи можу я придбати додаткові планшети/брелоки та картки?

Ви можете додати до пристрою додаткові брелоки та картки. Активувати додаткові брелоки та карти дуже просто. Для цього ми використовуємо програмні брелоки: ADD (додавання), DELETE (вилучення).

⭐ Чи можна використовувати блок живлення на DIN-рейку?

Так, рекомендовано джерело живлення мати напругу 12 В постійного струму та потужність не менше 2,5 А.

⭐ Чи потребує електричний удар додаткове джерело живлення?

Ні, тому що ми додатково живимо зовнішню касету (засув живиться від зовнішньої касети).

⭐ Який електрозамок використовувати для цього відеодомофона?

Комплект справний зі слабкострумовим розрядником, симетричний, універсальний, без пам'яті. Наприклад, RE-31G2, RE-32G2.
