НАСТІННИЙ ТА СТЕЛЬНИЙ ВЕНТИЛЯТОР

VENTS QUIET STYLE 100 T

перемикач таймера (таймер)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР ТРУБИ - 98 мм (ДЛЯ ТРУБИ 100 мм)
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 90 м3/год
• ВИСОКА ЕНЕРГОЗБЕРЕЖЕННЯ - ЛИШЕ 7,5 Вт
• ОБ'ЄМ - 26 дБ(A) / 3 м
• ТАЙМЕР - ТАЙМЕР ВИМКНЕННЯ - 2 ÷ 30 хв.
• СТАНДАРТНИЙ ЗВОРОТНИЙ КЛАПАН, ЩО ЗАБЕЗПЕЧУЄ ПОВЕРНЕННЯ ПОВІТРЯ (у вигляді заслінок із товстої ПВХ-фольги)
• ВІДОМОГО ВИРОБНИКА - ВЕНТС
• АНТИВІБРАЦІЙНЕ КРЕПЛЕННЯ ДВИГУНА
• АЕРОДИНАМІЧНІ ЛОПАСТИ РОТОРА (ГРИБІ)
• ШАЛЬКОПІДШИПНИКИ СТАНДАРТ

Якщо ви шукаєте оптимально ефективний та енергозберігаючий вентилятор, найновіший продукт від ВЕНТС (провідного виробника вентиляторів на європейський ринок) обов'язково виправдає ваші очікування.очікування. ТИХИЙ вентилятор завдяки спеціальному кріпленню двигуна (антивібраційне гумове кріплення двигуна) і особливій аеродинамічній структурі лопатей пропелера (крильчатки) в поєднання з кульковими підшипниками підшипників у стандартній комплектації забезпечить оптимальну вентиляцію в приміщенні, не створюючи надмірного та дратівливого шуму (як більшість конкуруючих продуктів). Крім того, дуже сучасний і вишуканий зовнішній вигляд вентилятора, безсумнівно, задовольнить вишуканий смак багатьох користувачів (лицьова панель виготовлена ​​з високоякісного стійкого до УФ-променів ABS).

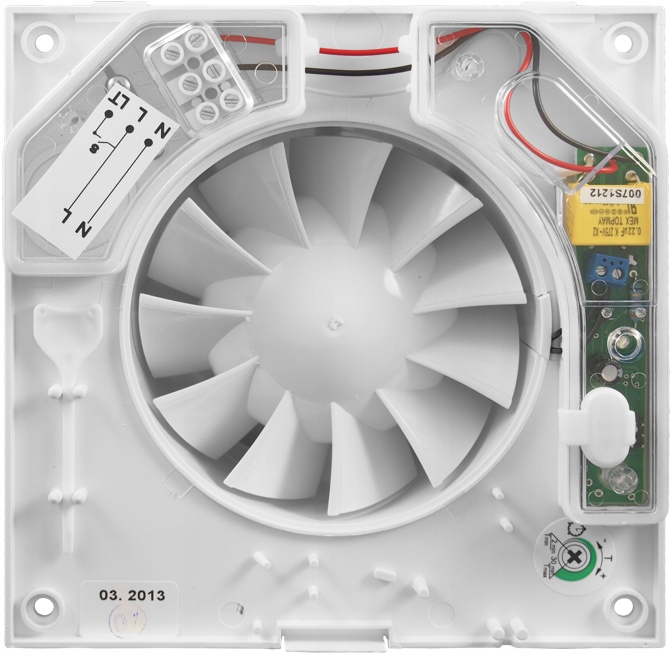

СТРУКТУРА ТА ПЕРЕВАГИ ВЕНТИЛЯТОРІВ ТИХОГО СТИЛЮ

ОПИС

Інноваційний витяжний вентилятор зі стильним дизайном для нового рівня комфорту в душових кімнатах, ванних кімнатах, кухнях та інших житлових приміщеннях. Максимальна ефективність у поєднанні з низьким рівнем шуму забезпечує ідеальний мікроклімат. Монтаж до вентиляційних шахт або підключення до круглого вентиляційного каналу.

ПЕРЕВАГИ

Корпус і робоче колесо виготовлені з високоякісного і міцного пластику, стійкого до ультрафіолету. випромінювання. Спеціально розроблений аеродинамічний профіль забезпечує високу ефективність повітря та низький рівень шуму. Компактний дизайн дозволяє встановлювати на стіни та стелю. Патрубок малого розміру (патрубок) для установки у вентиляційну шахту або підключення до круглого вентиляційного каналу. Вентилятор оснащений спеціально розробленим зворотним клапаном для запобігання зворотній тязі та втратам тепла з приміщення, коли вентилятор знаходиться в режимі очікування. Патрубок (з’єднувач) вентилятора має спеціально розроблені повітряні «директори» для зменшення турбулентності повітря, підвищення тиску повітря та зниження рівня шуму. Високий ступінь захисту IP 45забезпечує ідеальне рішення для вентиляції ванної кімнати. Електронні компоненти захищені герметичними кришками з гумовими прокладками.

ПЕРЕВАГИ ДВИГУНА

Низьке споживання енергії завдяки сучасному високоефективному двигуну. Шарикопідшипники, що не потребують технічного обслуговування і не потребують змащування, забезпечують понад 40 000 годин нон-стоп роботи. Двигун встановлений на спеціальні антивібраційні гумові амортизатори для поглинання вібрацій. Двигун оснащений термічним захистом від перегріву.

АВТОМАТИКА

Завдяки функції таймера (перемикач часу), вентилятор може працювати в діапазоні часу від приблизно 2 до приблизно 30 хвилин після вимкнення вентилятора за допомогою перемикача (наприклад, від освітлювальної установки). p>

РОЗМІРИ [мм]

• ØD - 99
• B - 201
• L - 130
• L1 - 50
• розміри. збірка - 136х136

ТЕХНІЧНІ ДАНІ та ХАРАКТЕРИСТИКИ

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електроустановкавід вимикача до вентилятора.

• L - Напруга (постійно підключено)
• N - Нейтраль (нуль)
• LT - Напруга (переривається перемикачем)
• S - Перемикач

Правильне підключення вентилятора до таймер:

- встановіть потенціометр часу на мінімум (повертайте потенціометр дуже обережно, поки не відчуєте легкий опір, тому що ви можете легко пошкодити потенціометр, обертаючи його навколо власної осі). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з'єднання вентилятор повинен включитися на кілька секунд і вимкнутися самостійно. Потім під’єднайте третій провід до клеми LT (використовуючи, наприклад, жовто-зелений провід як фазу, яку перериває вимикач, підключивши його відповідним чином до входу вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі. Якщо від вимикача до вентилятора немає тридротової установки, підключити вентилятор із функцією таймера неможливо.

ЗВОРОТНИЙ КЛАПАН

НИЖЧЕ ФОТОГРАФІЯ, ЯКА ПОКАЗУЄ МІСЦЕ ЗВОРОТНОГО КЛАПАНА, ВСТАНОВЛЕНОГО НА ЗАДНІЙ ЧАСТИНІ БЛОКУ ВЕНТИЛЯТОРА - КЛАПАН З ЩІЛЬНОЇ ПРОЗОРОЇ ПВХ-ФОЛЬГИ - ЦЮ ФОЛЬГУ НЕ СЛІД ВИДАЛЯТИ - ВИКОНАЄ РОЛЬ ЗАПОРНОГО КЛАПАНУ, ЩО ЗАПОБІГАЄ ПОВЕРНЕННЮ ПОВІТРЯ.
