шпонований термостат p5684 з капілярним датчиком

• Термостат з капілярним датчиком (0,9 м, Ø 6 мм)

• Діапазон температури 5 ° C - 90 ° C (роздільна здатність 0,1 ° C)

термостат з титулом з розширеним датчиком складання поверхні. Контролює температуру води в резервуарах з гарячою водою та/або в системах опалення.

Вмикає регулювання температури, контроль обмежень температури та функції падіння температури.

Параметри

• Тип управління: Термостат для рук
• Тип термостата: провід з капілярним датчиком
• Тип регулювання: Система опалення та охолодження
• Налаштування температури: 5 ° C до 90 ° C, кожні 0,1 ° C
• Тип налаштування температури: вручну

• Встановити гістерезис температури: 0,1 ° C до 15 ° C, кожні 0,1 ° C
• Вимірювання температури: 5 ° C до 90 ° C, роздільна здатність 0,1 ° C
• довжина капілярного датчика: 0,9 м, Ø 6 мм
• anti -inflict Mode: ні
• Повернення: Напруга 230 В змінного струму, 50 Гц
• колір: білий
• Функція Увімкнення/Вимкнення: Так
• Сила: 230 V AC
• освітлений дисплей: так
• Вмикається навантаження: 5 Опір, 1,5 індукція

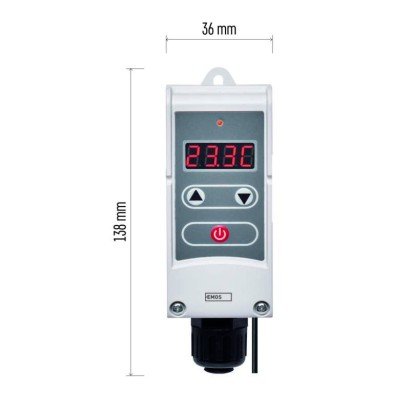

• Розміри: 36 × 45 × 138 мм
• Тип управління: Термостат для рук
• Тип термостата: провід з капілярним датчиком
• Тип регулювання: Система опалення та охолодження

Встановлення:

встановлений термостат, а поверхня труби кріпиться де завгодно, а зовнішній датчик

кріпиться до поверхні частини системи, призначеної для подачі води, по якій

температура датчика повинна реагувати. Ми дбаємо про те, щоб забезпечити прямий та безпечний контакт з

поверхнею. (Перед встановленням датчика необхідно зняти всю

теплоізоляцію на місці установки.)

Електричне з'єднання:

1. Ми відкрутимо 2 гвинти в передній частині термостата.

2. Ми ретельно видалимо передню частину.

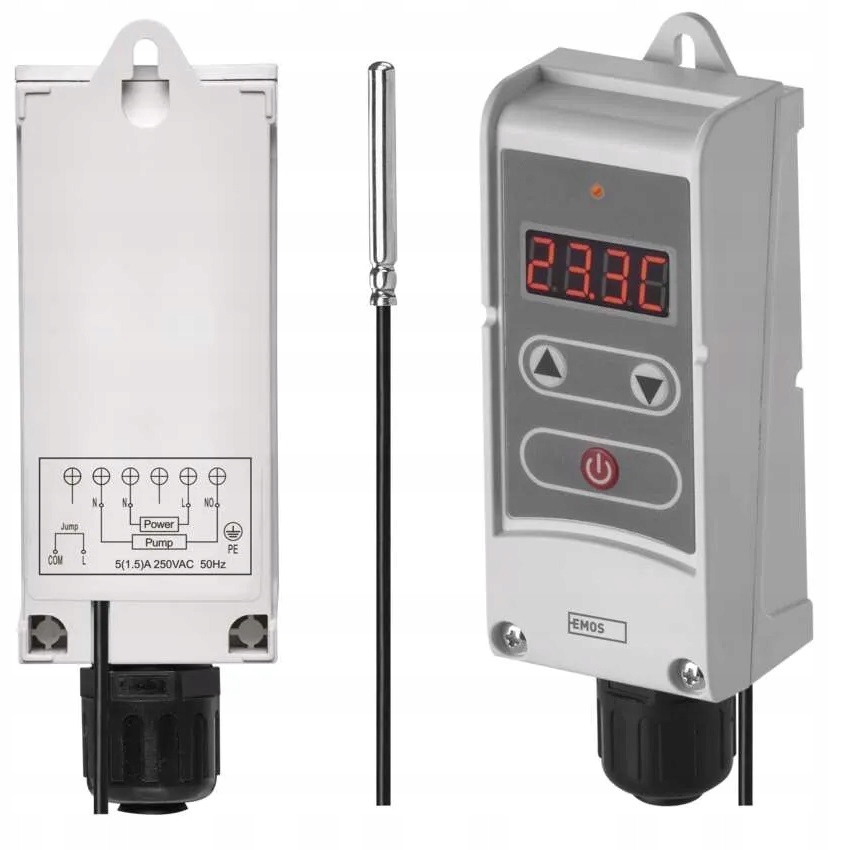

3. Ми підключаємо термостат відповідно до наступної схеми (див. Рис. Поруч з ним):

насос - насос

живлення - 230 В джерела живлення

стрибок - перемичка

PE, що захищає прибережне з'єднання електричного шоку

4. За допомогою, наприклад, викрутки натискають

вниз у верхній частині пластикового роз'єму, поки він не вийде і не ковзає шнуром. Таким чином ми підключаємо всі необхідні дроти

. Передня частина накручується гвинтами.

Установка за схемою може здійснюватися лише інсталятором із необхідними дозволами.

Крім того, установка також повинна відповідати поточним правилам та вимогам VDE

Вашу енергетику. Установка завжди проводиться за допомогою потоку потоку;

Необхідно підтримувати умови безпеки. Ми дотримуємось максимального значення

Поточний ввімкнено в технічній специфікації! Ми не несемо відповідальності за

un -strapheration.
