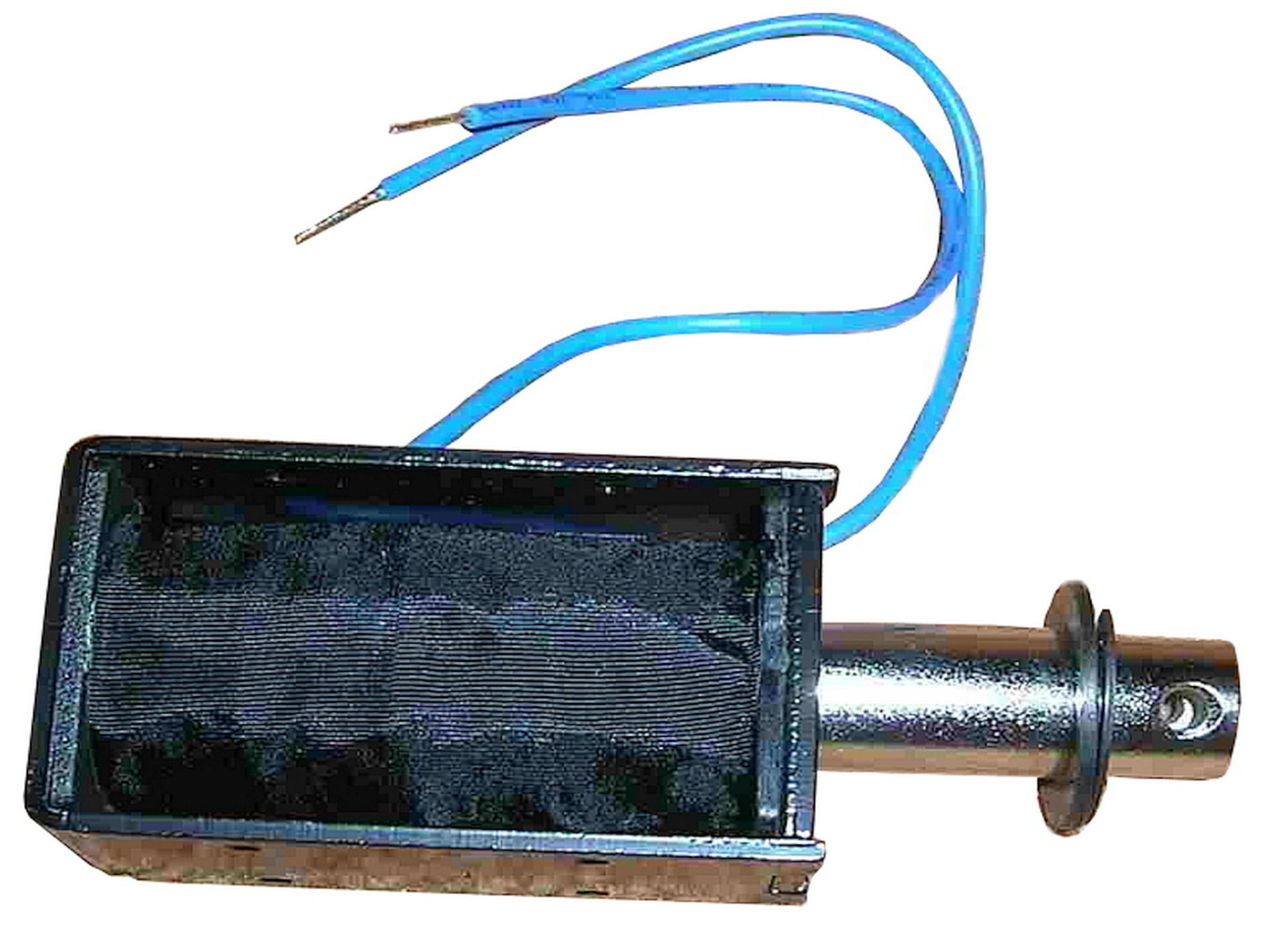

Тяговий електромагніт 12В 8Вт, вантажопідйомність до 1,9 кгс 19Н

Тяговий соленоїд 12 В 8 Вт, хід 18 мм, підйомна сила приблизно до 1,9 кгс 19 Н

(кгс = кілограм сили)

СТАТТЯ № 2029/NR/MOR

Монтаж за допомогою гвинтів, угвинчених у різьбові отвори, розташовані в рамі, яка становить корпус.

.

Тип соленоїда   Напруга і Потужність       Сила       підйомна сила         Хід поршня

пульс                   [В постійного струму]           [Вт]       [Н]                 [г]                 [мм]

витягування                          12                   8       приблизно 2...19     до приблизно 1900                 18

• Зовнішні розміри:  64 x 38 x 30 мм
• Вага:  320 г
• Гранична температура 130°C

Надані технічні дані є приблизними даними, отриманими за найбільш сприятливих умов використання даного елемента. Тому продуктивність соленоїда може дещо відрізнятися залежно від умов і встановлення. Залежно від довжини штиря значення сили електромагніту змінюється.

Лінійні електромагніти схожі на прості електромагнітні двигуни, які перетворюють електричну енергію на ковзання. Вони використовуються для керування роботою клапанів, муфт і гальм у машинах. Часто використовується для розміщення сонячних колекторів, сонячних батарей і супутникових антен. Вони також можуть виконувати роль електромагнітних приводів в автоматичних вимірювальних печах, системах подачі повітря, замках і дверях з електричними протизламними замками. Використовується в автомобільних пристроях - наприклад, центральний замок, коректори положення фар, системи регулювання паливної суміші, кондиціонери тощо.

Будова електромагнітів дозволяє збільшити тягнуче/виштовхувальне зусилля, для чого необхідна імпульсна подача живлення на котушку з потужністю вище номінальної, але протягом обмеженого часу і після забезпечення достатньо тривалих перерв між наступними включеннями.

Цілком природно, що через роботу електромагніту котушка з часом нагрівається, тому доцільно забезпечити охолодження або скоротити час роботи, але це індивідуальна справа користувача та налаштування умов використання. Таким чином, значення є змінними, з цієї причини немає конкретних даних для використання щодо програми.

Електромагніти можуть отримувати живлення потужністю 8 Вт без обмежень за часом, але дозволяється імпульсне живлення 80 Вт протягом максимум 9 секунд із коефіцієнтом заповнення форми сигналу джерела живлення, що не перевищує 10%.

*** Ми також пропонуємо відповідні джерела живлення для певної групи електромагнітів ***
