Триточкова система підвіски KUBOTA Cat I 12 x 50 x 500
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Просматривая «Трехточечная подвеска KUBOTA Cat I 12 x 50 x 500», вы можете быть уверены, что данное изделие из каталога «Система подвески» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Компанія Traktor_com_pl пропонує:
3-важільна система підвіски KUBOTA Cat I 12 x 50 x 500
4FARMER
Що це за триточкова триточкова система підвіски Cat I?
ТУЗце з’єднання між трактором і сільськогосподарською машиною і є спеціальною системою елементів, що робить його можна піднімати, транспортувати та встановлювати відповідне положення щодо землі та трактора, сільськогосподарської техніки та обладнання. Триточкова підвіска з гідравлічним керуванням (скорочено 3-точкова навіска), як випливає з назви, являє собою з’єднання сільськогосподарської машини з трактором у трьох точках, тобто на двох гідравлічно піднятих балках, з’єднаних із так званими лемешами. кабель (права ліва сторона) і центральний роз’єм, так званий Римський гвинт. Для чого використовується навіска трактора?
- для підйому та транспортування сільськогосподарських машин і пристроїв,
- для визначення відповідної робочої глибини або висоти сільськогосподарської машини або пристроїв,
- для транспортування машин і пристроїв,
- для стабілізації машин і пристроїв під час транспортування.
Як працює трактор працює триточкове навішування?
Система підвіски із заднім навішуванням із гідравлічним керуванням складається з приводу, насоса, запобіжного клапана та гідравлічного розподільника. Робота триточкової системи навішування безпосередньо контролюється гідравлічним маслом під тиском, що протікає через систему, контролюється та управляється приводом і гідравлічним розподільником. Гідроциліндр(одно або двонаправлений) відповідає за підйом системи (і опускання двостороннього приводу), гідронасосза створення відповідного тиску в системі, Запобіжний клапан - це запобіжник, який знижує тиск в системі при перевищенні максимально можливої ваги підйому, а гідравлічний розподільник - це пристрій, який контролює потік масла в системі. Робота триточкового навішування безпосередньо контролюється гідравлічною оливою під тиском, що протікає через систему, керується та управляється приводом і гідравлічним розподільником.
- Умова: Нові
- частини: з’єднання
- з’єднання: CAT I, 3-точкове
- Діаметр отворів для кріпильних гвинтів (мм): 16
- Робоча довжина (мм): 500
- Штифт діаметр отвору (штифти / мм): 19 / 22
- Колір: сріблястий, чорний
- Виробництво: Заміна
- Вага (кг): 21
Набір строп із триточковим навішуванням, Cat I, призначений для тракторів і шахт Kubota та складається з :
- нижніх важелів x 2 (засувки) ,
- верхній з'єднувач (стяжка),
- підвіси (з'єднання нижніх плечей підйомника з верхніми, так звані підйомні важелі) х 2,
- ланцюги, що тягнуть нижні важелі x 2,
- кріпильний кронштейн нижнього важеля.
Нижні важелі тяги найчастіше мають кульковий наконечник, але в сучасних системах виробники використовують більш універсальні гачкові наконечники. Триточкову підвісну системуможна використовувати як у задній, так і в передній частині трактора. Стропи ТУЗвідрізняються довжиною нижніх плечей, діаметром кульових отворів і довжиною підвісів, тому перед покупкою уважно виміряйте відстань від кріпильних шпильок нижньої важелі до відповідної відстані ззаду шини трактора.
Розміри :
- робоча довжина плечей (lasz) від центру до центру отворів для штифтів: 500 мм,
- ширина плечей (lasz): 50 мм
- товщина плечей (lasz): 12 мм,
- діаметр отворів у кінцях куль: 22 мм,
- діаметр отворів для кріпильних гвинтів кріпильних ланцюгів: 16 мм,< /li>
- діаметр штифтів підвіски: 14 мм,
- діаметр отворів для підвіски штифт: 13,50 мм,
- робоча довжина регульованої вішалки: мінімум 370 мм з максимальною крученістю ниток, 140 мм середній елемент вішалки,
- робоча довжина вішалки без регулювання 400 мм ,
- робоча довжина тягових ланцюгів: мінімум 260 мм від центру до центру отворів із максимально затягнутим гвинтом, середній елемент 95 мм,
- діаметр отвір для нижнього кронштейна тягових ланцюгів (гільза): 23 мм,
- різьба гвинтів тягових ланцюгів: M12 / M16,

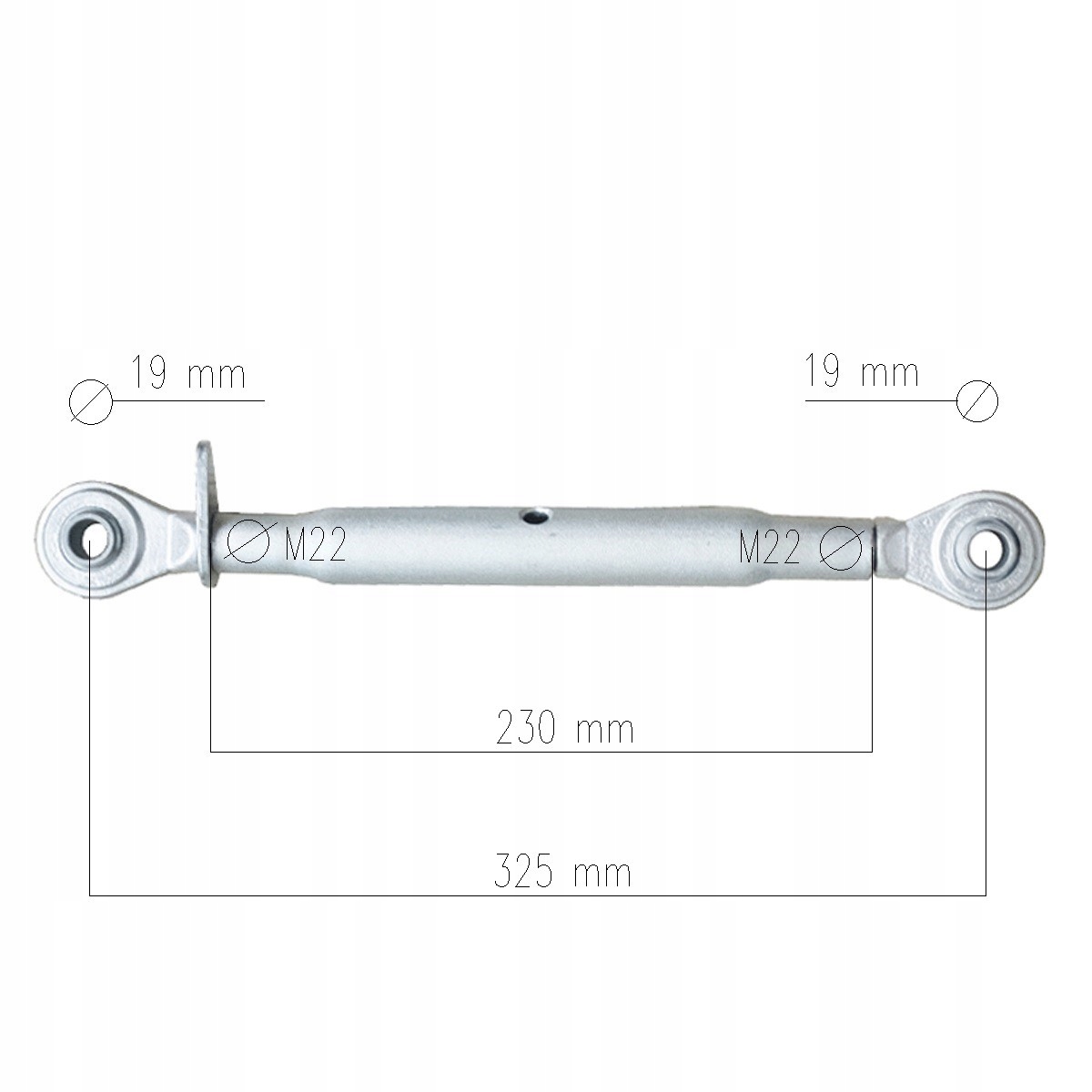

- довжина стяжної муфти: 230 мм (середній елемент), мінімальна відстань 325 мм від центру до центру отворів для штифтів із повністю затягнутим болтом,
- діаметр кульових отворів стяжної муфти: 19 мм,
- різьба стяжної муфти: M22,

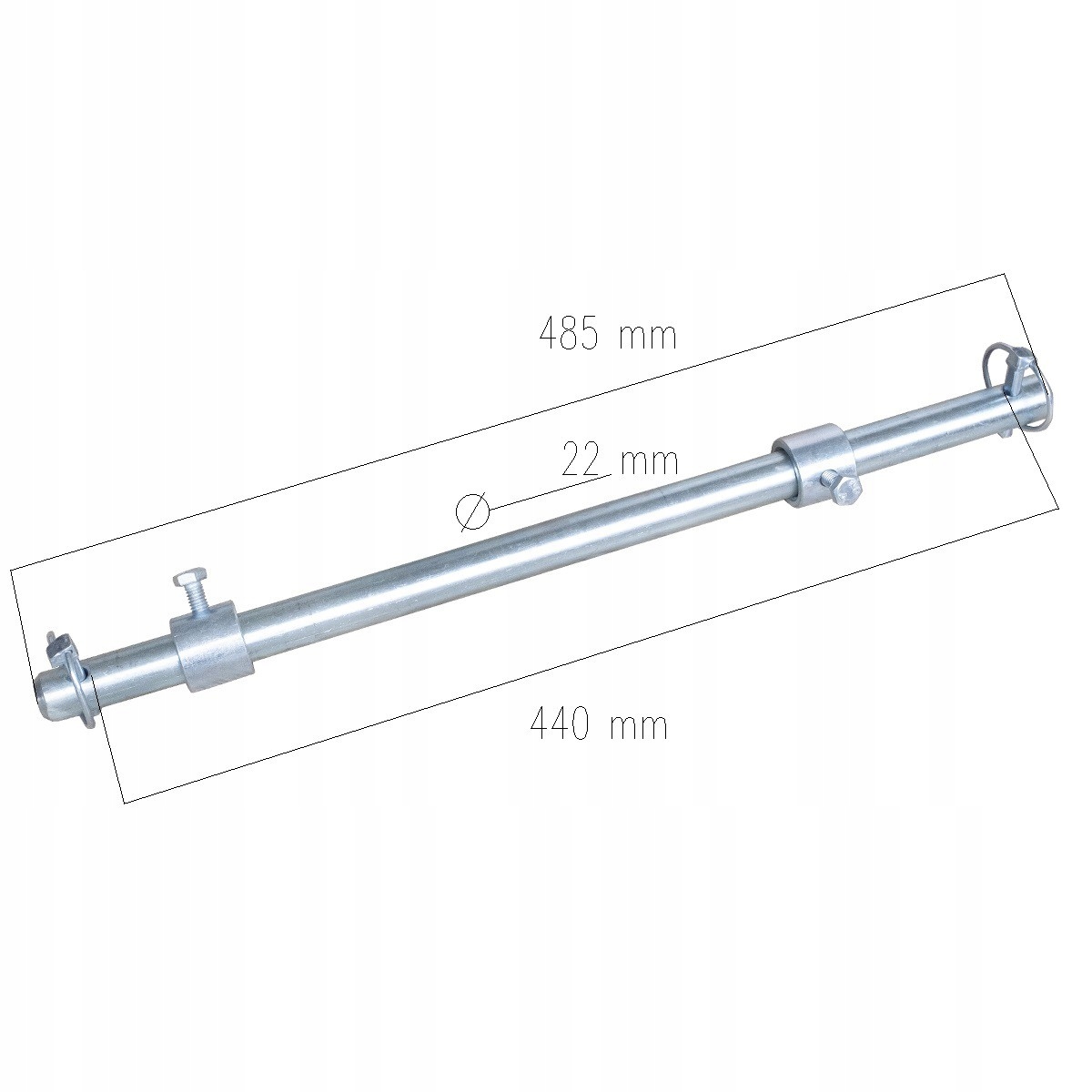

- загальна довжина нижньої опори: 485 мм,
- робоча довжина нижньої опори: 430 мм,
- діаметр нижньої опора: 22 мм,
- максимальна відстань між плечами (нижній кронштейн): 320 мм,
- вага: 21 кг.
Категорія TUZ Cat Iозначають, що діаметр отворів під шпильки і шпильки коливається від 19 до 22 мм. Спеціальне дишлодля строп - це дишло 400 мм.
