Новий Лічильник, сублічильник електроенергії, 3-фазний MID 3x 10(100)A

Лічильник споживання електроенергії НА DIN-РЕЙКУ, 3-фазний

Індекс< /b >: L3F.MID

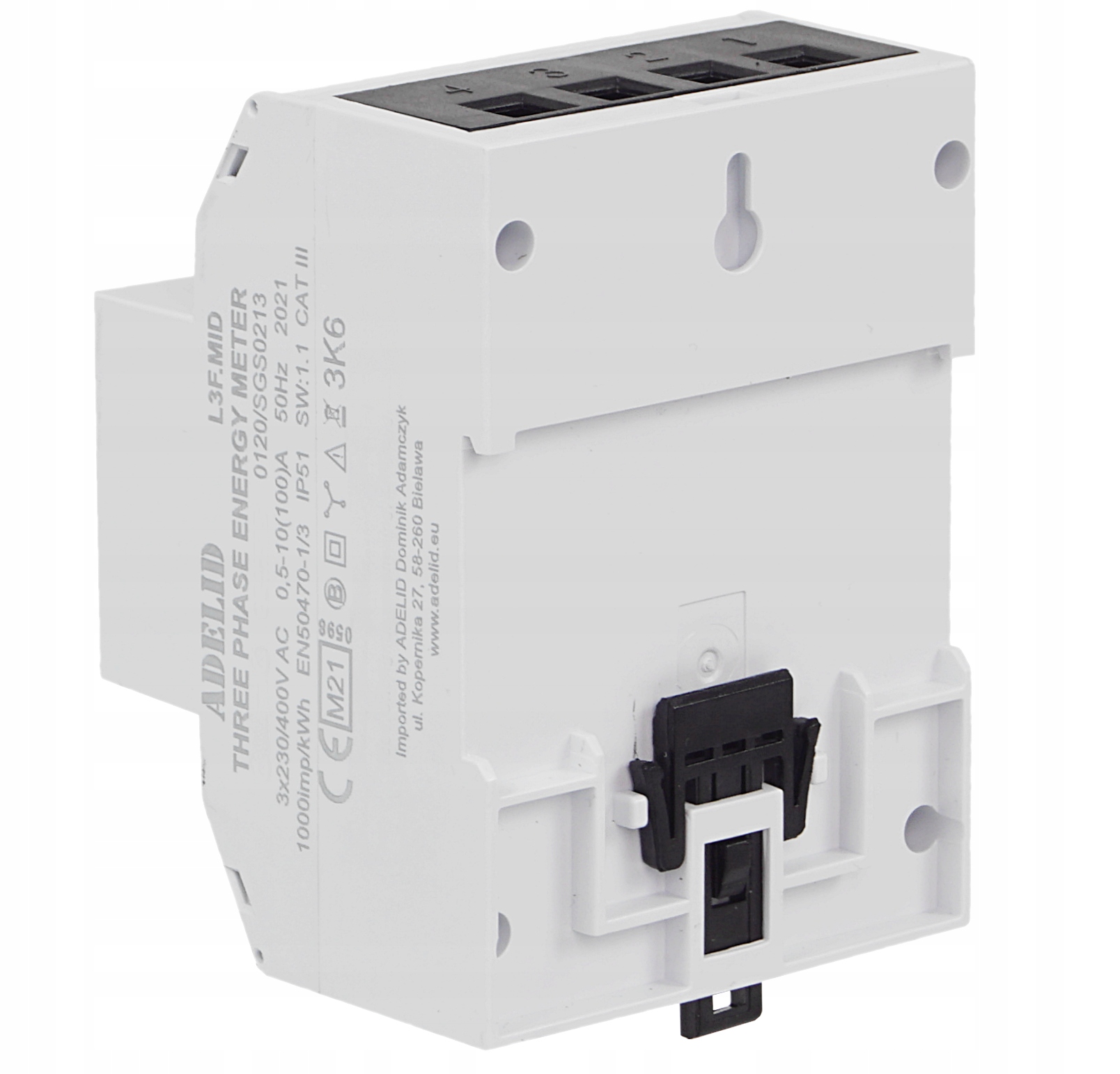

Трифазний лічильник L3F з рідкокристалічним дисплеєм, який використовується для індикації спожитої 3-фазної електроенергії змінного струму з класом точності 1/B.

Спеціальна електронна системапід вплив поточного струму та прикладеної напруги генерує імпульси в кількості, пропорційній спожитій електричній енергії. Споживання енергії у фазі відображається миготливим світлодіодом. Кількість імпульсів перетворюється на спожиту енергію, а її значення відображається на РК-дисплеї.

Продукт відповідає Директиві ЄС 2014/32/EU, яка називається Директива MID - Директива про вимірювальні прилади (директива, спрямована на гармонізацію стандартів показань вимірювальних пристроїв, завдяки чому ми можемо проводити розрахунки на основі даних лічильників).

L3F.MID - вимірювання активної енергії (кВт·год)

Технічні дані:

• Номінальна напруга (Un): 230 В400 В змінного струму (3~),
• Діапазон вимірювання напруги: 80% ~ 120% Un,
• Базова сила струму (Ib): 10A,
• Максимальна сила струму ( Imax): 100 A,
• Мінімальний струм (Imin): 0,5A,
• Діапазон робочого струму: 0,4 % Ib-Imax,
• Струм перевантаження: 30 Imax протягом 0,01 с,
• Номінальна частота: 50 Гц,
• Власне споживання: ≤ 2 Вт/10 ВА на фазу,
• Імпульсна потужність: 1000 імп/кВт·год,
• Максимальне показання: 99999,9 кВт·год,
• Точність вимірювання: EN 50470-1/3, IEC 62053-21
• Вологість під час роботи: ≤ 90%,
• Вологість під час зберігання: ≤ 95%,
• Температура під час роботи: -25°C/+ 55°C,
• Температура під час зберігання: -40°C/+ 70°C,
• Рівень захисту: IP51,
• Механічне середовище: M1,
• Клас ізоляції лічильника в корпусі: II,
• Електромагнітне середовище: E2,

Ізоляційні властивості:

• Сплеск напруги змінного струму: 4 кВ протягом 1 хв,
• Напруга імпульсу: 6кВ-1,2 мкс.

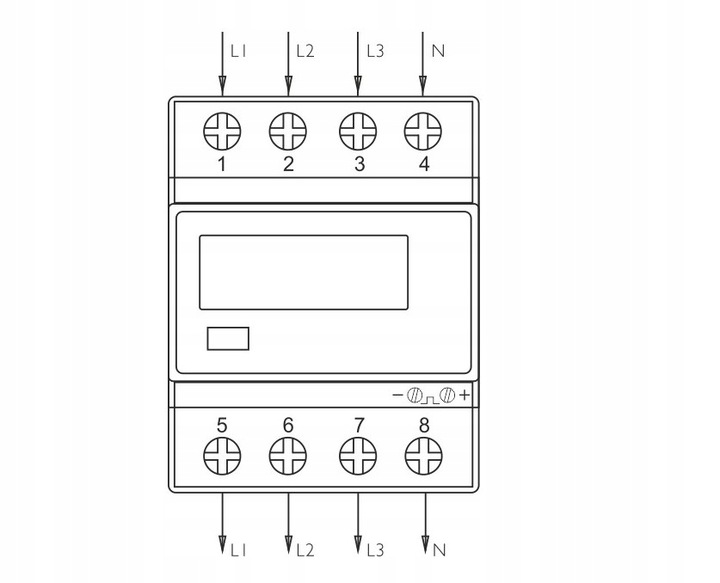

Схема підключення:

• 1/5 L1 I/O
• 2/6 L2 I/O
• 3/7 L3 I/ O OUT
• 4/8 N
• - ᴨ + Імпульсний вихід

Завдяки оснащенню лічильника додатковим імпульсним виходом, можливе підключення рахункового пристрою

Розміри пристрою:

• A: 100 мм
• B: 35 мм
• C: 72 мм
• D: 66 мм
• E: 45 мм< /li>

Вага: 0,2 кг.

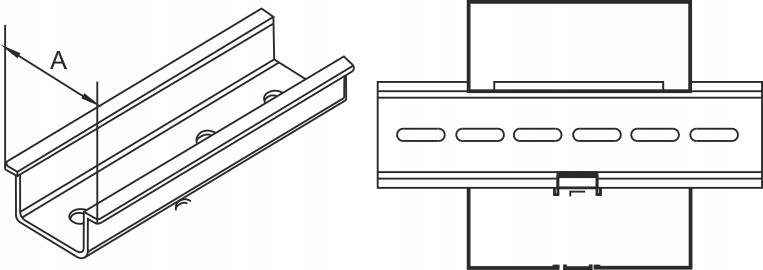

Монтаж на DIN-рейку:

A: 35 мм.

НЕ ЗАБУДЬТЕ ВИКОРИСТОВУВАТИ ПРИСТРІЙ ПРАВИЛЬНО ТА ВІДПОВІДНО ДО ІНСТРУКЦІЙ.
