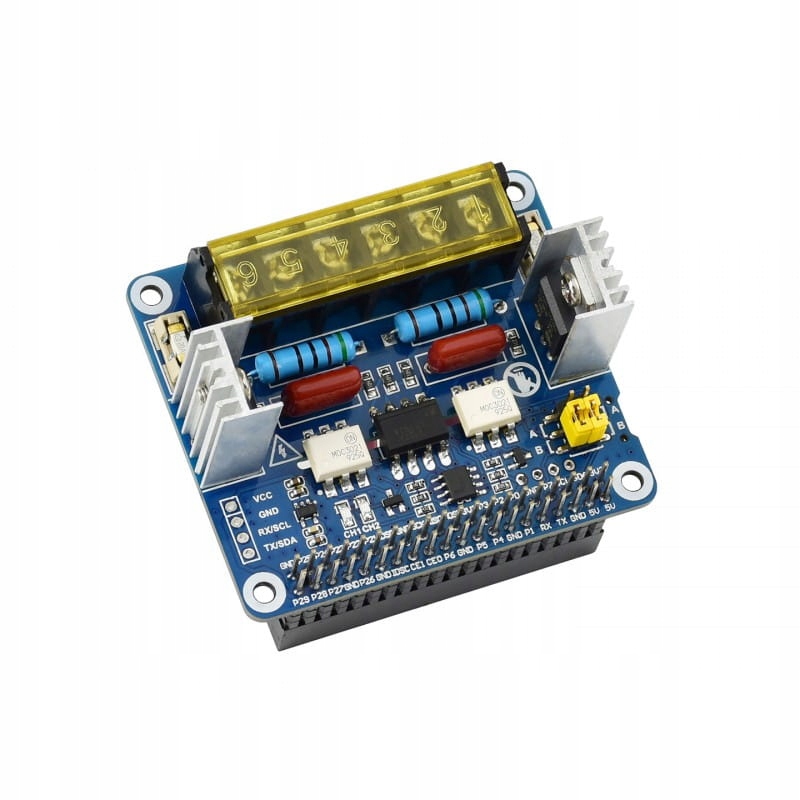

Триак HAT 2-канальний модуль з 2x триаком для RPi

Код: 9367547528
Як замовити
2251 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Оплачивая «2-канальный модуль Triac HAT с 2 симисторами для RPi», вы можете быть уверены, что данное изделие из каталога «Принадлежности» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

2-канальний модуль розширення з триаками для Raspberry Pi

Двоканальний модуль розширення з сімісторами для Raspberry Pi, вбудованим мікроконтроллером, командним керуванням, зв’язком UART / I2C

Переваги використання замість реле

Висока ефективність, відсутність механічного шуму чи зносу контактів, швидка реакція, регульований вихід

Створено спеціально для серії Raspberry Pi

Стандартний роз'єм Raspberry Pi 40PIN GPIO, адаптований до друкованої плати серії Raspberry Pi

ОСНОВНІ ФУНКЦІЇ:

  • Драйвер STM32F0 MCU, вимагає мінімальних ресурсів Raspberry Pi, зв’язку UART / I2C
  • Схема придушення RC захищає сімістор від коливань потужності
  • Вихідна потужність до 4400 Вт, оснащений радіатором для розсіювання тепла
  • Ізоляція оптронної пари, що запобігає перешкодам від ланцюга високої напруги
  • Індикатор, який відображає робочий стан симистора
  • Додатковий інтерфейс UART та I2C для роботи з іншими контролерами
  • Швидкість передачі даних: до 921,6 Кбіт/с для UART, до 1024 Кбіт/с для I2C
  • Містить приклади вихідних кодів програм (приклади C і Python)

Вбудований мікроконтроллер STM32F0

Модуль, створений на основі STM32F030 MCU, підтримує пряме командне керування, простий у програмному забезпеченні, вимагає мінімальних ресурсів від Raspberry Pi

Забезпечує високу швидкість передачі даних

До 921,6 Кбіт/с для UART, до 1024 Кбіт/с для I2C

Високе вихідне навантаження

Вихідна потужність до 4400 Вт

Ізоляція оптронів забезпечує безпеку!

Оптоізоляція запобігає перешкодам від ланцюга високої напруги

Сервіс побутової техніки

На прикладі керування побутовою технікою 230 В змінного струму

Що ми можемо знайти на модулі?

  • Симистори високої потужності BTA24-600
  • Оптрон MOC3021S, контролер симистора
  • Оптрон LTV-824S
  • RC-ланцюг демпфування
  • Операційний підсилювач LM358DR
  • Головний контролер STM32F030F4P6
  • Блок живлення RT9193-33PB
  • Індикатори стану симисторів.
  • Запобіжник на 20 А.
  • Стандартний роз’єм Raspberry Pi 40PIN GPIO
  • Інтерфейс керування MCU для використання з іншими контролерами, такими як Arduino
  • Вхід змінного струму
  • Вихід змінного струму
  • Вибір шини даних Raspberry PiA: використовуйте шину Raspberry Pi I2CB: використовуйте шину UART Raspberry Pi
  • Вибір режиму A: режим I2 CB: режим UART
    •  Змінна НАПРУГА 100 ~ 600 В.
    • ШВИДКІСТЬ ПЕРЕДАЧІ ДАНИХ UART 1,2 ~ 921,6 Кбіт/с
    • ЗМІННИЙ СТРУМ 0 ~ 20 A.
    • ШВИДКІСТЬ ПЕРЕДАЧІ ДАНИХ I2C 1024 кбіт/с
    • КОНТРОЛЕР STM32F030
    • НАПРУГА НА ЛОГІЧНОМУ РІВНІ 3,3 В / 5 В.
    • ШИНА ЗВ'ЯЗКУ I2C / UART
    • РОЗМІРИ 65 × 56,5 (мм)

    Визначення пінів:

    Розміри:
