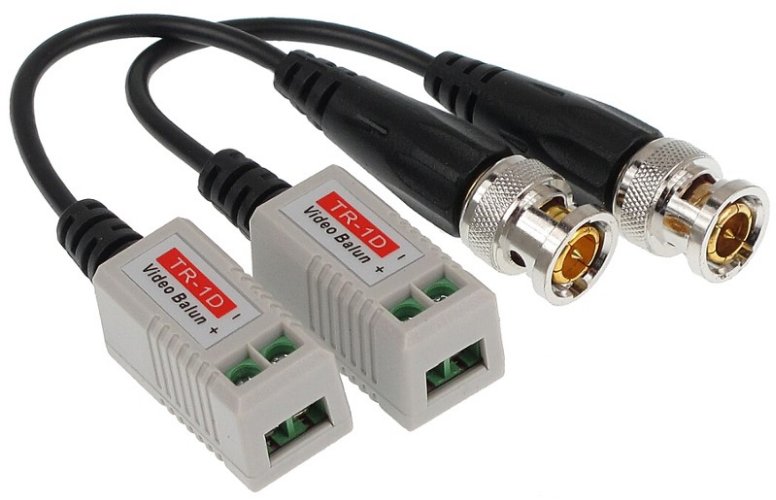

Трансформатор зору камери TR-1D x 2 для кабелю вита пара (набір) UTP FTP

TR-1D призначений для передачі відеосигналу з одного джерела через кабель вита пара. Розміщення штекера BNC на кабелі дає можливість виводити сигнал від камери на кабель вита пара, наприклад, у підвісній стелі. Тоді сам трансформатор невидимий для сторонніх.

Пристрій регулює імпеданс коаксіального кабелю 75 Ом до опору симетричного кабелю, забезпечуючи передачу відеосигналу до 400 м (вита пара категорії 5).

Зверніть увагу на наступне: правильне підключення клем: (+) до (+) і (-) до (-). Зворотне підключення призведе до спотворення зображення.

Для коректної роботи відеодоріжки потрібні два таких елемента!

• В упаковці: 1 шт.
  • В упаковці: 1 шт.
    • li>
    • Стандарт: AHD - 8 Mpx 4K UHD,HD -CVI - 8 Mpx 4K UHD,HD-TVI - 8 Mpx 4K UHD,CVBS - PAL, NTSC
    • Тип пристрою: Пасивний
    • li>
    • Кількість каналів: 1
    • Діапазон відео:
    • 250 м при 720p - UTP кат. 5e
    • 150 м при 1080p - UTP кат. 5e
    • 400 m @ CVBS - PAL / NTSC - UTP категорії 5e
    • Напруга вводу/виводу 75 Ом (CVBS): 1 Vpp
    • Наскрізні втрати:

      Наведене затухання стосується двох пристроїв з’єднані разом

    • 4,43 МГц при 0,39 дБ
    • 11 МГц при 0,58 дБ
    • 21 МГц при 0,80 дБ
    • 38 МГц при 1,08 дБ
    • 42 МГц при 1,26 дБ
    • 67,5 МГц при 1,69 дБ
    • Пропускна здатність відео: 0 .. 50 МГц (-3 дБ)< /li>
    • CMRR (дБ на 5 МГц): 50 дБ
    • Імпеданс коаксіального роз’єму: 75 Ом
    • Імпеданс симетричного роз’єму: 100 Ом
    • Коаксіальний роз’єм тип: штекер BNC на кабелі 0,09 м
    • Тип симетричного роз’єму: кабельні затискачі
    • Робоча температура: -10 °C ... 55 °C
    • Допустима відносна вологість навколишнього середовища: < 95%
    • Вага: 0,021 кг
    • Гарантія: 2 роки
