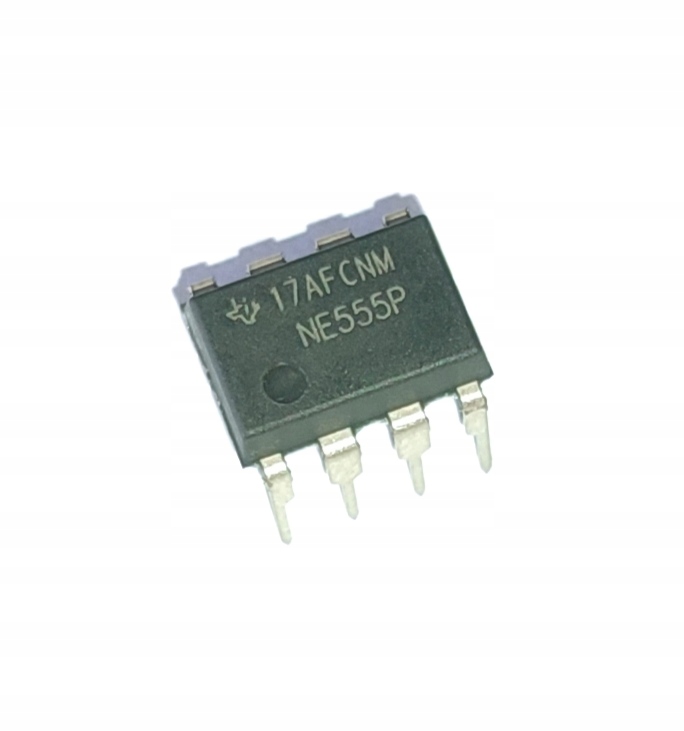

Таймер Arduino NE555 P TI DIP-8

Нові оригінальні мікросхеми NE555P від ​​Texas Instruments

NE555P — це прецизійні таймери, здатні створювати точні затримки або коливання. У режимі із затримкою часу або моностабільному режимі інтервал часу контролюється одним зовнішнім резистором і мережею конденсаторів. У α-стабільному режимі роботи частоту і робочий цикл можна регулювати незалежно за допомогою двох зовнішніх резисторів і одного зовнішнього конденсатора. Пороговий і тригерний рівні зазвичай складають дві третини та одну третину VCC відповідно. Ці рівні можна змінити за допомогою клеми керуючої напруги. Коли вхід тригера падає нижче рівня тригера, тригер встановлюється, і вихід стає високим. Якщо вхід тригера вище рівня тригера, а пороговий вхід вище порогового рівня, тригер скидається, а вихід низький. Вхід скидання (RESET) може перекривати всі інші входи та використовуватися для ініціювання нового циклу синхронізації. Коли RESET стає низьким, тригер скидається, і вихід стає низьким. Коли вихідний сигнал низький, між розрядом (DISCH) і землею забезпечується низький імпеданс. Вихідний ланцюг може споживати струм до 200 мА. Робота вказана для джерела живлення від 5 В до 15 В. При живленні від 5 В рівні вихідного сигналу сумісні з входами TTL.

Максимальний вихідний струм: 200 мА

Робоча температура Діапазон: від 0 до 15 В 70 °C

Напруга живлення: 4,5-16 В постійного струму
