ПЕРЕМИКАЧ ЦИКЛУ ЗІ СВІТЛОДІОДНИМ ДИСПЛЕЄМ

Циклічний драйвер для керування зовнішнім пристроєм. Контролер періодично вмикає вихід на час T1 (діапазон 1-9999, де одиницею може бути секунда або хвилина), потім вимикає вихід і виникає затримка T2 (діапазон 1-9999, де одиницею може бути секунда або хвилина). Після закінчення часу затримки вихід знову вмикається, потім наступає інша затримка і так далі. Стабілізоване живлення контролера 12В, вихідний струм споживання до 4А.

.

Контролер має світлодіодний дисплей, який показує час, що залишився до перемикання виходу. Зворотний відлік починається від встановленого значення до 1, а потім режим змінюється (вихід увімкнено/вимкнено). Ви можете самостійно встановити час увімкнення виходу 1-9999 секунд з кроком кожну секунду або в діапазоні 1-9999 хвилин з кроком кожну хвилину і аналогічно встановити час перерви 1-9999 (секунда / хвилина)

.

Контролер також має 3 кнопки, які дозволяють змінювати параметри після входу в МЕНЮ. Щоб увійти в МЕНЮ, під час нормальної роботи контролера натисніть і утримуйте середню кнопку S2, поки на дисплеї не з’явиться «- - - -». На цьому етапі відпустіть S2 і встановіть такі параметри:

1/ T1 time, тобто час увімкнення виходу (загоряється крапка першої цифри дисплея) в діапазоні від 1 до 9999. Встановлюємо цей час S1 ( +1) і S3 (+100), після перевищення 9999 змінюється на 1. Після встановлення часу T1 підтвердіть його кнопкою S2, а потім встановіть наступний параметр.

2/ T2 time, тобто час вимкнення виходу (загоряється крапка другої цифри дисплея) в діапазоні від 1 до 9999. Встановлюємо цей час S1 (+1) і S3 (+100), після перевищення 9999 змінюється на 1. Після встановлення часу T2 підтвердіть його кнопкою S2, а потім встановіть наступний параметр.

3/ "A" визначає, чи після ввімкнення живлення перший цикл зворотного відліку має бути циклом увімкнення виходу (A=1) чи вимкнення виходу (A= 0). Вибираємо S1 або S3 і підтверджуємо S2, потім встановлюємо наступний параметр.

4/ "C" визначає, чи час T1, установлений у пункті 1, стосується секунд (C=0) чи хвилин (C=1). Вибираємо S1 або S3 і підтверджуємо S2, потім встановлюємо наступний параметр.

5/ "E" визначає, чи час T2, установлений у пункті 2, відноситься до секунд (E=0) чи хвилин (E=1). Вибираємо S1 або S3 і підтверджуємо S2, що зберігає дані "- - - -" і виходить з меню.

.

Установлені параметри запам'ятовуються після відключення живлення. Після ввімкнення живлення лічильник завжди починає відлік від T1/T2 вниз. Під час T1 про активацію виходу сигналізує діод L1.

.

Якщо встановлений час T1 або T2 відноситься до хвилин (1 одиниця = 1 хвилина), перша крапка на дисплеї блимає під час зворотного відліку заданого часу.

.

Контролер має додатковий нормально відкритий вхід, який діє як пауза. До цього входу не можна подавати зовнішню напругу. Після замикання цього входу зворотний відлік зупиняється до моменту відкриття входу. Статус введення перевіряється кожну секунду відповідно до другого циклу, тому мінімальний час паузи становить 1 секунду. Кожну секунду контролер перевіряє вхід, якщо виявляє, що він замкнутий, зупиняє зворотний відлік, включає діод L2 і ще через секунду знову перевіряє вхід - якщо він все ще закритий, ситуація залишається незмінною, а якщо він був відкритий, він відновлює зворотний відлік і вимикає діод L2.

.

Приклад діаграми показано нижче. Після ввімкнення джерела живлення спочатку йде затримка T2 (вихідний пристрій вимикається, A встановлюється на 0), потім вихід включається на час T1, потім ще одна затримка T2 і т.д...

На схемі нижче показано схему складання.

.

Наприклад, керування насосом (циклічне вмикання та вимкнення), хоча це може бути будь-який приймач, наприклад, лампочка, обігрівач, двигун тощо.

.

Стабілізоване джерело живлення 12 В постійного струму, червоне (плюс) як до контакту «+» контролера, так і до плюса насоса. Чорне живлення (мінус) на контакт «-» контролера. Мінус насоса (синій провід на схемі) йде на роз'єм OUT контролера. Таким чином, насос керується з боку мінуса.

.

Згідно з цією схемою, ви можете керувати приймачем 12 В постійного струму з максимальним споживанням струму 4 А. Якщо споживання струму більше, то як приймач потрібно підключити реле (типове або SSR), яке вмикатиме наш приймач.

.

Також можна керувати лінійним приводом (двигуном) постійного струму вліво/вправо за допомогою 2 додаткових реле. У цьому випадку привід висуватиметься в одному напрямку протягом T1 і втягуватиметься в іншому напрямку протягом T1 часу T2. Зазвичай цей тип приводів має вбудовані кінцеві вимикачі, тому час має бути встановлено достатньо довго, щоб привод досяг свого кінцевого вимикача до закінчення часу T1/T2. Це захистить від різкої зміни напрямку під час руху приводу. Це дозволяє циклічно керувати лінійними приводами постійного струму за будь-якої напруги.

.

Наприклад, загальний час висунення приводу (від максимального втягнутого до максимального висунутого) становить, наприклад, 1 хвилину. Ми встановлюємо час T1 на 2 хвилини, а час T2 на, наприклад, 5 хвилин. Після включення живлення актуатор почне розтягуватися, через хвилину актуатор переміститься до встановленого порогу (його зупинить у цьому положенні власний кінцевий вимикач), а ще через хвилину (всього 2 хвилини, тобто T1), реле буде переключено, і розпочнеться цикл втягування приводу, який загалом триватиме 5 хвилин (T2), а потім цикл розпочнеться знову. .

.

Звичайно, час T1 і T2 можна встановити від 1 секунди до 9999 хвилин, як зазначено вище в посібнику.

.

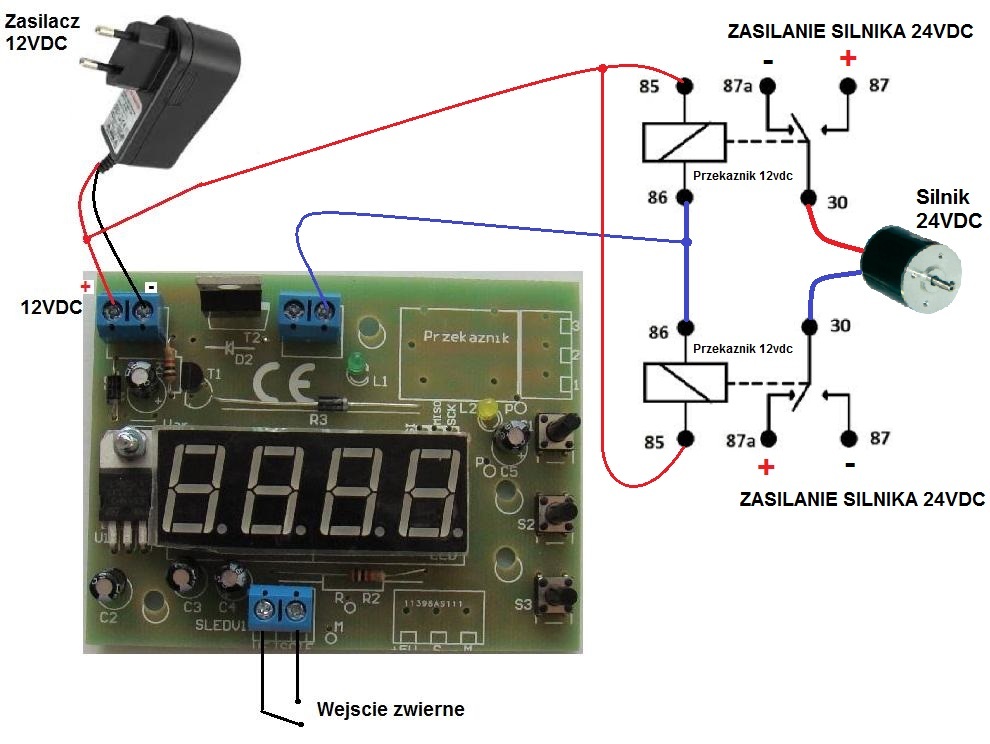

Найпростіший спосіб — використовувати реле з котушкою 12 В постійного струму та контактами для відповідного струму/напруги для певного приводу/двигуна постійного струму. Для приводів 12-24 В зазвичай достатньо популярних автомобільних реле на 30 А, підключених згідно зі схемою нижче. Звичайно, реле також має постачатися постійним струмом, що відповідає використовуваному приводу. У цьому прикладі джерело живлення контролера 12 В постійного струму підключено постійно.

.

Схема такого контролю нижче:

.

Звичайно, ви також можете подавати живлення на контролер 12 В постійного струму не постійно, а за допомогою зовнішнього щоденного перемикача. Що дає вам набагато більше можливостей. Це дозволяє, наприклад, виконувати один або кілька циклів у певний час тощо.

.

Технічні дані:

  • модуль живлення 12VDC (11-13V)
  • робочий час (T1), встановлений у діапазоні 1-9999 секунд/хвилин
  • час перерви (T2), встановлений у діапазоні 1-9999 секунд/хвилин
  • максимальне вихідне навантаження 4A
  • розмір пластини 84*64 мм
  • 4-значний світлодіодний дисплей, червоний, висота цифри 14 мм

.

Контролер абсолютно новий, в комплект входить контролер + PDF інструкція, надіслана електронною поштою.

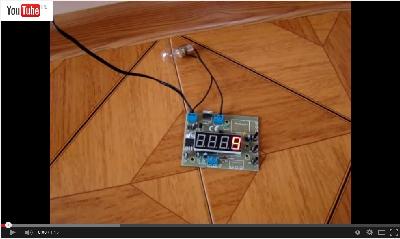

Тут ви можете переглянути відео YouTube, яке показує роботу контролера:

https://www.youtube.com/watch?v=8HqlKnEOIrQ&feature=youtu.be
