СХОДОВИЙ КОНТРОЛЕР 6-16k DIN

+ сповіщувачі 0.8m E18-D80NK

+ дерев'яні кришки

В комплекті:

Увага. Якщо сповіщувачі встановлені низько, радіус дії ніг може досягати 50 см. З протилежного боку стіни, оптимально, якби не було перешкод (стіна, перила і т.д.), до 1,5 м. Дерев'яні маски під фарбування, лакування і т.д., товщиною всього 1,5 мм.

Енергозберігаючий контролер. Споживана потужність приблизно 0,25 Вт і лише 0,3 Вт.

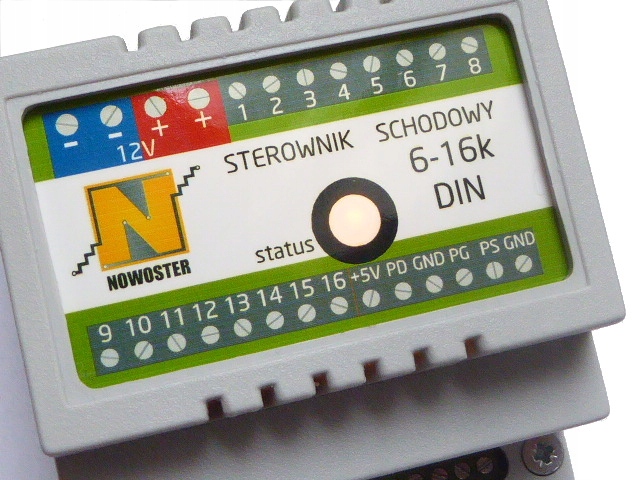

Опис контролера

Сходовий контролер 6-16k DIN забезпечує основні функції, необхідні для керування до 16 незалежними джерелами світла, встановленими на сходах, коридорах, проходах, під’їздах, і т. д. Він розроблений для світлодіодних стрічок і ламп, що живляться від 8-15 В постійного струму (зазвичай 12 В постійного струму). Контролер не має спеціального джерела живлення. Він живиться від того самого джерела живлення, що й джерело світла (світлодіодні стрічки чи сітки).

У цьому типі послідовних контролерів стандартне освітлення складається з одного ступеня = використовується один канал контролера. Навантажувальна здатність кожного каналу досягає 2А, що дає встановлену потужність макс. 24 Вт на канал (при живленні від 12 В постійного струму). Загалом весь контролер може працювати під максимальним навантаженням до 32А. Немає ризику перегріву або розплавлення клем, оскільки використані матеріали високої якості, а крім того, контролер має 2 загальні клеми (-) мінус живлення.

Якщо для освітлення сходинок буде використано менше 16 каналів - максимум 3 вільних канали будуть доступні як незалежні - до них можна підключити додаткове освітлення, наприклад, світлодіодні стрічки, встановлені під поручнем балюстради.

Контролер має два типи сигнальних діодів:

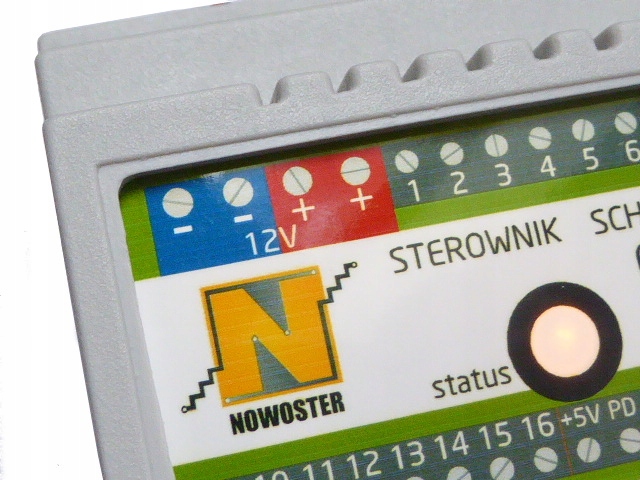

• світлодіод живлення b>, видно на передній панелі (у колі зі словом status). Діод горить, коли контролер підключений до джерела живлення. Колір діода може відрізнятися залежно від партії виробництва
• два світлодіоди, що контролюють активацію детекторів або кнопок,синього кольору, видно всередині на платі контролера

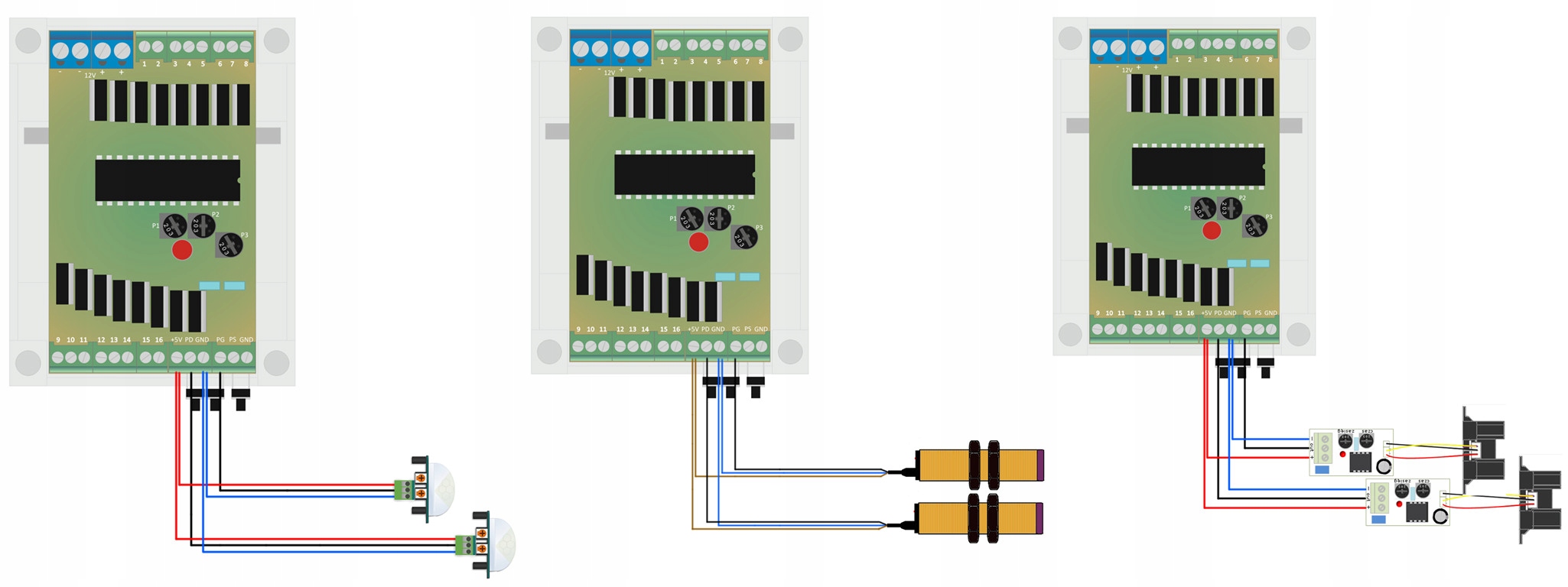

Взаємодіючі датчики сходів

Входи контролера призначені для підключення:

• кнопок
• міні PIR-детекторів (типу HC-SR501 або еквівалент) с адаптери
• оптичні датчики, стандартні 0,8 м
• Оптичні датчики сходів Sharp з мікропроцесорним адаптером

При використанні інших датчиків , вибрані датчики мають відповідати таким умовам:

• видавати логічний 0 на виході (замикання на землю). ВАЖЛИВО: детектори НЕ повинні видавати напругу! Підключення несумісних датчиків може пошкодити контролер і призвести до втрати гарантії.
• Живитися від 5 В постійного струму (макс. навантаження 30 мА). Тільки в цьому випадку сповіщувачі можуть живитися від виходу +5V, розташованого в контролері! Якщо датчики потребують іншої напруги живлення, їх слід живити від зовнішнього джерела.

Технічні дані (версія 6-16k DIN)

• Напруга живлення: 8-15 В постійного струму (зазвичай 12 В постійного струму)
• Потужність контролера: 0,25 Вт (12 В, 20 мА) )
• Розміри: 68x90x65 мм (ширина корпусу DIN 4S)
• Номер окремо підтримувані сходинки, точки освітлення: від 6 до 16
• Вихідне навантаження: до 2A на канал, незалежні канали: до A на канал, за умови, що загальне навантаження контролера не може перевищувати 17A
• максимальна товщина з’єднаних проводів становить: поперечний переріз до 2,5 мм2 для (+) і (-) клем живлення та поперечного перерізу до 1мм2 для решти клем

Контролер освітлює сходи за такою схемою:

сигнал від датчика або кнопки --> ступінчасте підсвічування сходів послідовно --> підсвічування всіх сходів --> плавне згасання всіх сходів одночасно (затемнення)

освітлення, підключене до контролера, може запускатися за сигналом від датчиків або з кнопок (тимчасовий НО контакт). Система зі сходовими датчиками працює повністю автоматично. Датчики виявляють людину, яка заходить на сходи, і ініціюють для неї ефект освітлення. Освітлення активується практично без обслуговування і не потребує використання рук. Тож якщо ви входите з покупками, пральною машиною чи дитиною на руках – сходи завжди горітимуть, забезпечуючи безпеку вам і вашим близьким.

Контролер також розпізнає ситуацію, коли заходять двоє людей. сходи, кожна з протилежного боку свого кінця. Світловий ефект буде ініційовано для кожної людини відповідно до напрямку її руху. Ефект буде досягнутий попутно.

Інтелектуальне освітлення сходів зі світлодіодним контролером сходів також є економічним рішенням - освітлення вимикається через встановлений час. Більше не потрібно забувати вимкнути світло! Добре та гарно освітлені сходи - ТАК, але лише під час руху по сходах!

УВАГА: датчики сходів є дуже важливим елементом освітлення сходів система. Вони повинні бути підібрані відповідно до ситуації біля входів на сходи. Сповіщувачі, залежно від свого типу, мають різні властивості та правильно працюють у різних умовах. Найбільш універсальними в нашій пропозиції є оптичні датчики Sharp. Докладніше про датчики на сайті www(dot)firmaled(dot)pl.

Універсальний алгоритм/ефект освітлення

Алгоритм керування освітленням, який використовується в сходовому контролері, є універсальним - його можна активувати як кнопками миттєвого закриття, так і сигналом сходових датчиків . Сходинки освітлюються послідовно (по черзі одна за одною), відповідно до напрямку руху людини по сходах. Джерела світла світяться періодично (0% --> 100%, без ефекту освітлення). Освітлення вимикається плавно - освітлення, підключене до всіх каналів, затемнюється одночасно (всі світильники одночасно) до повного вимкнення.

Принцип роботи з датчиками руху

Припущення: система активується за допомогою датчиків сходів

Активація датчика PG (припускається, що це датчик, встановлений у верхній частині сходів) призведе до освітлення каналів один за іншим зверху вниз зі швидкістю, встановленою потенціометром P1. Тоді всі канали будуть освітлені протягом часу, встановленого потенціометром P2. Коли всі ступені горять, активується детектор часткового розряду. Максимальний час освітлення буде збільшено на кілька/десяток секунд, після чого джерела світла плавно вимкнуться всі одночасно. Тривалість затемнення - задається потенціометром P3.

Це відповідає ситуації, коли людина зайшла на сходи зверху - активувався детектор PG - почалося послідовне освітлення сходів - людина спустилася вниз сходи - всі сходи були освітлені – людина залишила сходи внизу – активував детектор часткового розряду – після того, як максимальний час освітлення (всіх сходинок) збільшився на кілька/десяток секунд, плавне затемнення освітлення. Усі джерела світла затемнені на час, встановлений за допомогою потенціометра P3, до вимкнення.

Принцип роботи з миттєво відкритими кнопками

Припущення: система активується за допомогою миттєво нормально відкритих кнопок.

Активація кнопки PD (припускається, що це кнопка, встановлена ​​на внизу сходів) призведе до вмикання каналів по одному знизу вгору зі швидкістю, встановленою потенціометром P1. Тоді всі канали будуть освітлені протягом часу, встановленого потенціометром P2. Після закінчення часу всі джерела світла почнуть плавно згасати одночасно. Тривалість затемнення - задається потенціометром P3.

Це відповідає ситуації, коли людина, яка піднімалася сходами внизу, активувала кнопку PD - почалося послідовне підсвічування сходів - людина піднялася сходами - засвітилася вся сходи – людина покинула сходи вгорі НІ натиснувши кнопку PG – після закінчення максимального часу освітлення (всіх сходинок) почався процес гасіння освітлення.

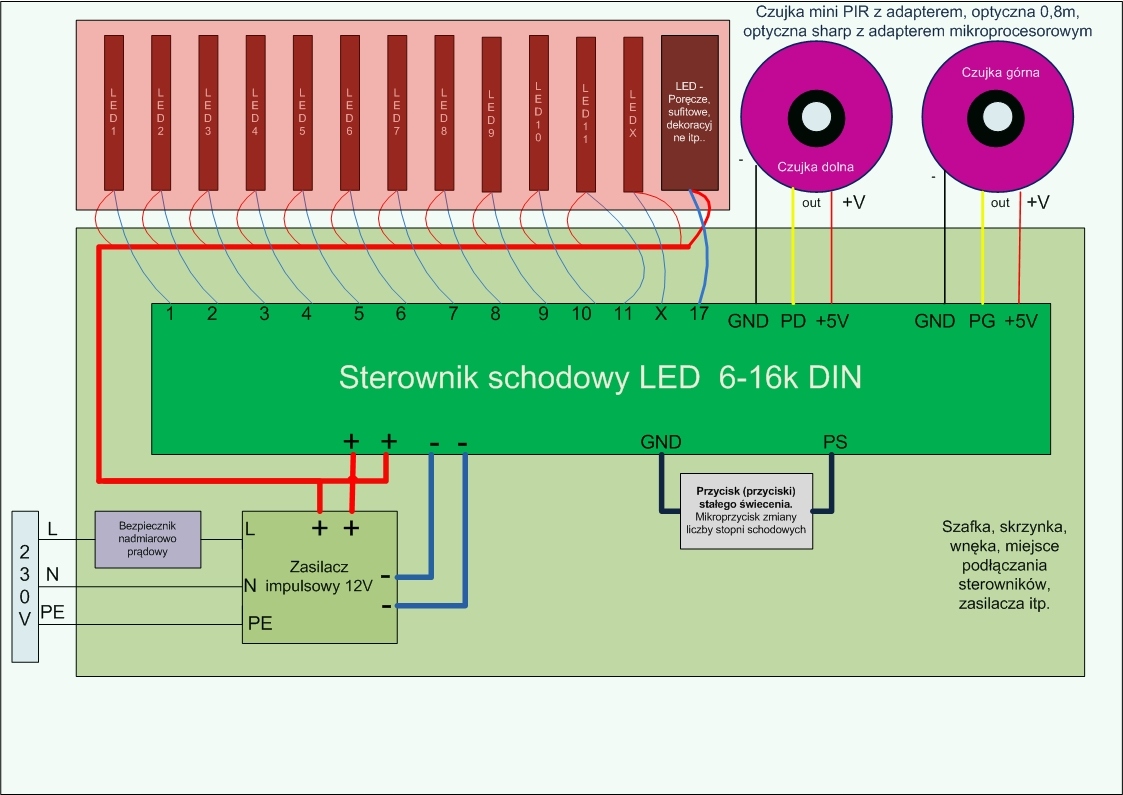

Схема підключення

Схема містить такі елементи:

• з’єднання ~230 В
• запобіжник від перевантаження по струму
• імпульсне джерело живлення 8-15 В постійного струму (тут 12 В постійного струму)
• Сходові датчики (міні PIR з адаптером, оптичний стандарт 0,8 м або оптичний Sharp з мікропроцесорним адаптером)
• Контролер сходи 6-16k DIN
• Кнопка (мікрокнопка) для зміни кількості маршів / функція постійного освітлення / скидання після зміни налаштувань
• Світлодіодні джерела світла (наприклад, стрічки, люверси) - з підсвічуванням, підключеним до незалежного(их) каналу(ів) (незалежні канали доступні при підключенні 16 або менше сходів/точок освітлення)

ПРИМІТКА: передбачається, що канал №1 контролера підключається джерело світла (світлодіодна стрічка/ліхтар), встановлене на першій сходинці, рахуючи знизу. Додаткові джерела світла для наступних каналів, рахуючи від низу до верху сходів.

ПРИМІТКА: кольори з’єднувальних проводів, показані на схемі, є прикладами та можуть відрізнятися, особливо у випадку сходових датчиків . При підключенні звертайте особливу увагу на описи входів і виходів, розміщені на підключених пристроях!

Функції та налаштування

Контролер має базові налаштування, які дозволяють користувачеві оптимізувати роботу контролера для певних сходів.

Функції/регулювання, перелічені нижче, і те, як виконати налаштування, описано більш детально в цифровому посібнику з експлуатації контролера 6-16k DIN у форматі .pdf (відскануйте QR-код) і на офіційному веб-сайті pl.

• регулювання швидкості розпалювання
• ступеневе розпалювання, плавне гасіння (щадне)
• час регулювання освітленості всіх каналів, що запалюються (максимальний час освітлення)
• регулювання тривалості гасіння
• один універсальний алгоритм /ефект світло
• вибір кількості сходівдо 3 незалежних каналів
• функція постійного освітлення

Функція постійного освітлення

Функція постійного освітлення дозволяє увімкнути все освітлення сходів одночасно за допомогою кнопки, підключеної до входу PS, приблизно через годину або до натисніть кнопку ще раз. Корисно під час інтенсивного руху на сходах - добре освітлені сходи забезпечують безпеку людей, що пересуваються по ним.

Постійний вхід світла працює в режимі часу (функція таймера). Режим часу – т.зв таймер, активується замиканням входу PS на землю менш ніж на 2 с - на практиці це означає коротке натискання кнопки, підключеної до входу PS.

На практиці кнопки миттєвого замикання встановлюються з того ж виробника та з тієї ж стилістичної лінії, що й інші вимикачі та електричні розетки. Однак ніщо не заважає вам підключити ще одну кнопку миттєвого встановлення контакту. Ви можете встановити лише одну кнопку або багато кнопок паралельно.

Пам’ятайте, що НЕ підключайте напругу до входу PS. Недотримання цього правила призведе до пошкодження контролера та втрати гарантії.

Регулювання швидкості запалювання

Зміна швидкості запалювання здійснюється за допомогою Потенціометр швидкості P1 b> (покрутіть за допомогою маленької плоскої викрутки). Зміна положення потенціометра P1 означає зміну часу освітлення однієї сходинки (чим довший час, тим повільніше освітлюється вся сходинка). Ви можете вибрати налаштування від 0 с до 1,5 с на ступінь, при цьому середнє положення потенціометра відповідає часу приблизно 0,5 с.

• Щоб скоротити час запалювання окремих сходів (і таким чином збільшити швидкість освітлення сходів у цілому), поверніть потенціометр P1 проти годинникової стрілки.
• Щоб подовжити час освітлення окремих окремих сходів сходів (і таким чином зменшити швидкість освітлення сходів загалом), поверніть потенціометр P1 за годинниковою стрілкою.

ПРИМІТКА: Після кожної зміни положення потенціометра, скиньте контролер, щоб налаштування були збережені в пам’яті контролера. Скидання можна виконати подвійним натисканням мікрокнопки PS або шляхом від’єднання та повторного під’єднання джерела живлення.

Налаштування максимального часу освітлення

Максимальний час освітлення (макс. час освітлення) це час, протягом якого всі сходинки світяться, коли вони освітлені (сходинки будуть освітлюватись одна за одною, поки не досягнуть кінця сходів).

При використанні кнопок в системі освітлення сходів, коли потрібно тільки натискання кнопка активації підсвічування, встановлюючи цей час, ми вирішуємо, коли освітлення потрібно вимкнути.

У випадку універсального алгоритму, який використовується в контролері 6-16k DIN, максимальний час освітлення подовжується на декілька /декілька секунд (порівняно з встановленим за допомогою потенціометра P2) у ситуації, коли система освітлення активується за сигналом від датчика та активується другий детектор (розташований на протилежному кінці сходів, активується при виході зі сходів). стор

Вибір кількості підтримуваних сходинок

До світлодіодного контролера сходів можна підключити від 6 до 16 сходів/точок освітлення. Приклад: якщо є 13 кроків, перший крок – канал № 1. Решта каналів (максимум 3) або не використовуються, або можуть використовуватися як незалежні канали. p> Кількість активних каналів змінюється за допомогою мікрокнопки, підключеної до входу PS, тієї самої, яка використовується для перевірки ввімкнення функції постійного освітлення та скидання її після зміна налаштування.

Щоб увійти в режим вибору кількості маршів, вам слід:

• натисніть і утримуйте мікрокнопку PS (мінімум 5 с). ) - відразу після натискання PS всі сходинки засвітяться і вимкнуться приблизно через 5 секунд
• коли сходинки вимкнуться - відпустіть мікрокнопку PS - джерела світла, підключені до активних (вибраних) крайніх почне блимати каналів, частота блимання 2 рази на секунду. Якщо поточна кількість вибраних сходинок дорівнює 13, освітлення першої та тринадцятої сходинок блиматиме кроків натисканням мікрокнопки PS.

Кількість активних каналів змінюється циклічно в діапазоні від 6 до 16 - одне натискання мікрокнопки PS збільшує кількість сходинок на 1 (якщо клацнути, коли активний 16 каналів, є перехід до 6 активних каналів).

Вибрана кількість активних каналів відображається підсвічуванням (блиманням) крайніх каналів (з’єднані смуги на сходах/підключені світлодіодні очі), наприклад, протягом 16 кроків ви можете бачити блимання каналів 1 і 16, а для 11 градусів ви можете бачити блимання каналів 1 і 11.

• Після приблизно 5 секунд бездіяльності відбувається вихід. режим вибору кількості сходів. Вибрані параметри збережено. Правильність вибору можна перевірити, змоделювавши рух по сходах за допомогою мікрокнопок PD або PG (сходи повинні загорятися по черзі від першої до останньої або навпаки) або натиснувши мікрокнопку PS ( коротке натискання) - увімкнення функції постійного світла. Усі сходи мають бути освітлені.

Незалежні канали контролера сходів

Якщо для освітлення сходів використовується менше 16 каналів, невикористані канали (максимум три: 14, 15 і 16) функціонуватимуть як незалежні канали. Додаткове світлодіодне освітлення можна підключити до окремих каналів, наприклад, до стіни над сходами, декоративного освітлення навколо сходів або підсвічування балюстради. Максимальне навантаження на кожен незалежний канал становить до 2A.

Кількість доступних незалежних каналів, залежно від кількості каналів, що використовуються для освітлення сходів, наступна:

• 13 або менше каналів, що використовуються для освітлення сходів - доступні 3 незалежні канали,
• 14 каналів, що використовуються для освітлення сходів - доступні 2 незалежні канали,
• 15 канали для освітлення сходів – доступний 1 канал незалежні,
• 16 каналів, що використовуються для освітлення сходів - БЕЗ незалежних каналів.

Усі доступні незалежні канали активуються покроково, одночасно з освітленням, підключеним до першого/ останній канал контролера (одночасно зі сходинкою, яка світиться першою при послідовному включенні сходового освітлення). Джерела світла, підключені до незалежних каналів, будуть світитися під час послідовного освітлення наступних ступенів сходів та їх підсвічування, потім вони будуть плавно гаснути (приглушуватися) разом із освітленням усієї сходової клітки.
