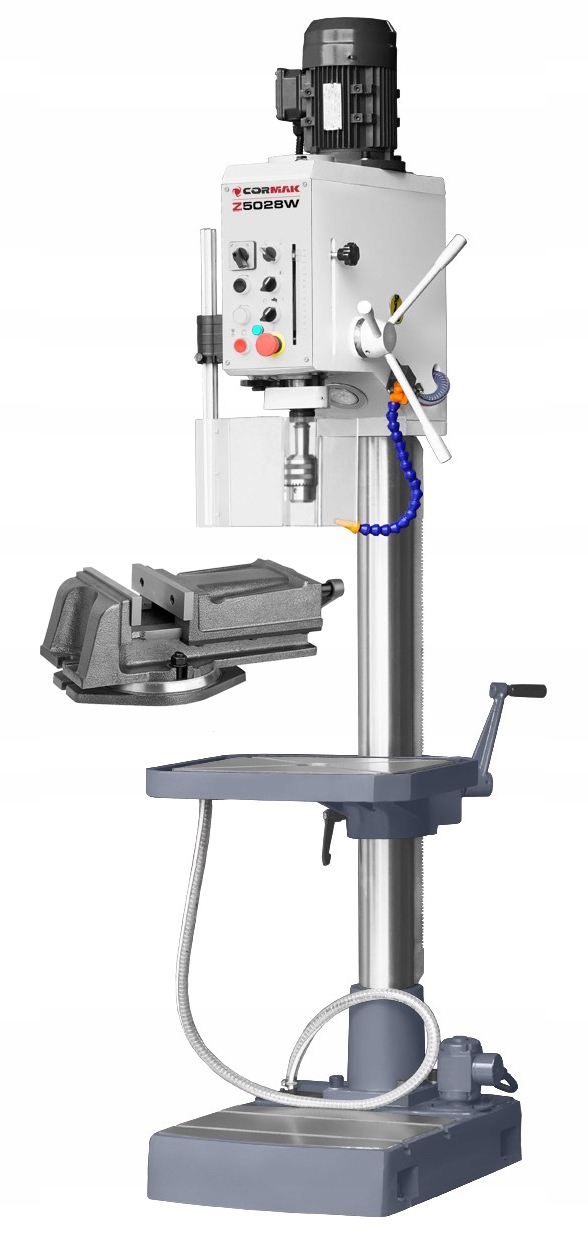

Свердло CORMAK Z5028W + ЛЕЩАТА МАШИННІ QH125 125x100 мм

Опис машини

Дуже ефективний стовповий дриль, який забезпечує оптимальні результати свердління. Дриль має великий робочий стіл, 12 діапазонів обертів шпинделя, обертання вправо/вліво, регульований обмежувач глибини свердління зі шкалою. Дриль має вбудовану систему охолодження.

Стовповий дриль CORMAK Z5028W – характеристики машини

• Освітлення робочого місця
• Варіант нарізання різьблення
• Основа з Т-подібними пазами
• Обертання вправо/вліво
• Індикатор глибини свердління
• Вбудована система охолодження

Технічні параметри:

• МАКС. ДІАМЕТР СВЕРДЛЕННЯ: 28 мм
• КОНУС ШПИНДЕЛЯ: MK3
• ХІД ШПИНДЕЛЯ: 130 мм
• ВІДСТАНЬ ВІД ЦЕНТРУ ШПИНДЕЛЯ ДО ПОВЕРХНІ КОЛОНИ: 250 мм
• ВІДСТАНЬ ВІД КІНЦЯ ШПИНДЕЛЯ ДО РОБОЧОГО СТОЛУ: 125 - 825 мм
• ВІДСТАНЬ ВІД КІНЦЯ ШПИНДЕЛЯ ДО ОСНОВИ: 1220 мм
• РОБОЧА ВИСОТА ШПИНДЕЛЯ (МАКС. ВІД РІВНЯ ФУНДАМЕНТУ): 1340 мм
• ДІАМЕТР КОЛОНИ: 97 мм
• ДІАПАЗОН ШВИДКОСТІ ШПИНДЕЛЯ: 75 - 3200 об/хв
• КІЛЬКІСТЬ ПЕРЕДАЧ: 12
• РОБОЧІ РОЗМІРИ: 480 x 380 мм
• РОЗМІРИ ОСНОВИ: 360 x 535 мм< /li>
• ЗАГАЛЬНА ВИСОТА: 2050 мм
• ШИРИНА Т-образної ПАНАВКИ: 14 мм
• ПОТУЖНІСТЬ ДВИГУНА: 1,1 кВт / 400 В
• ВАГА: 230 кг
• РОЗМІРИ: 700x480x1810 мм li>

Опис пристрою

• Лістата роторні чавунні QH використовуються при роботі на шліфувальних, фрезерних верстатах, дрилях, рубанках тощо.
• Виготовлений з високоякісного чавуну.
• Оснащений обертовою основою зі шкалою 360o через кожні 1o
• Корпус із рухомою губкою з високоякісного чавуну
• Ходовий гвинт захищений від бруду та сколів зверху.
• Можливий демонтаж поворотної основи.
• При заміні вставок їх робочі поверхні з'єднані з лещата повинні бути механічно оброблені, щоб отримати параметри точності, зазначені в технічній документації.

Технічні параметри

• S: 125 мм
• а м: 100 мм
• h: 40 мм
• H1: 92 мм
• H: 125 мм
• A: 166 мм
• L: 295 мм
• L1: 285 мм
• D: 14 мм
• Зусилля затиску: 2500 кг
• Вага: 16 кг
