Сутінковий перемикач з реле 220В для паяльного набору Jabel
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 6
Покупая «Swilight Switch с эстафетом 220 В для пайки Jabel», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

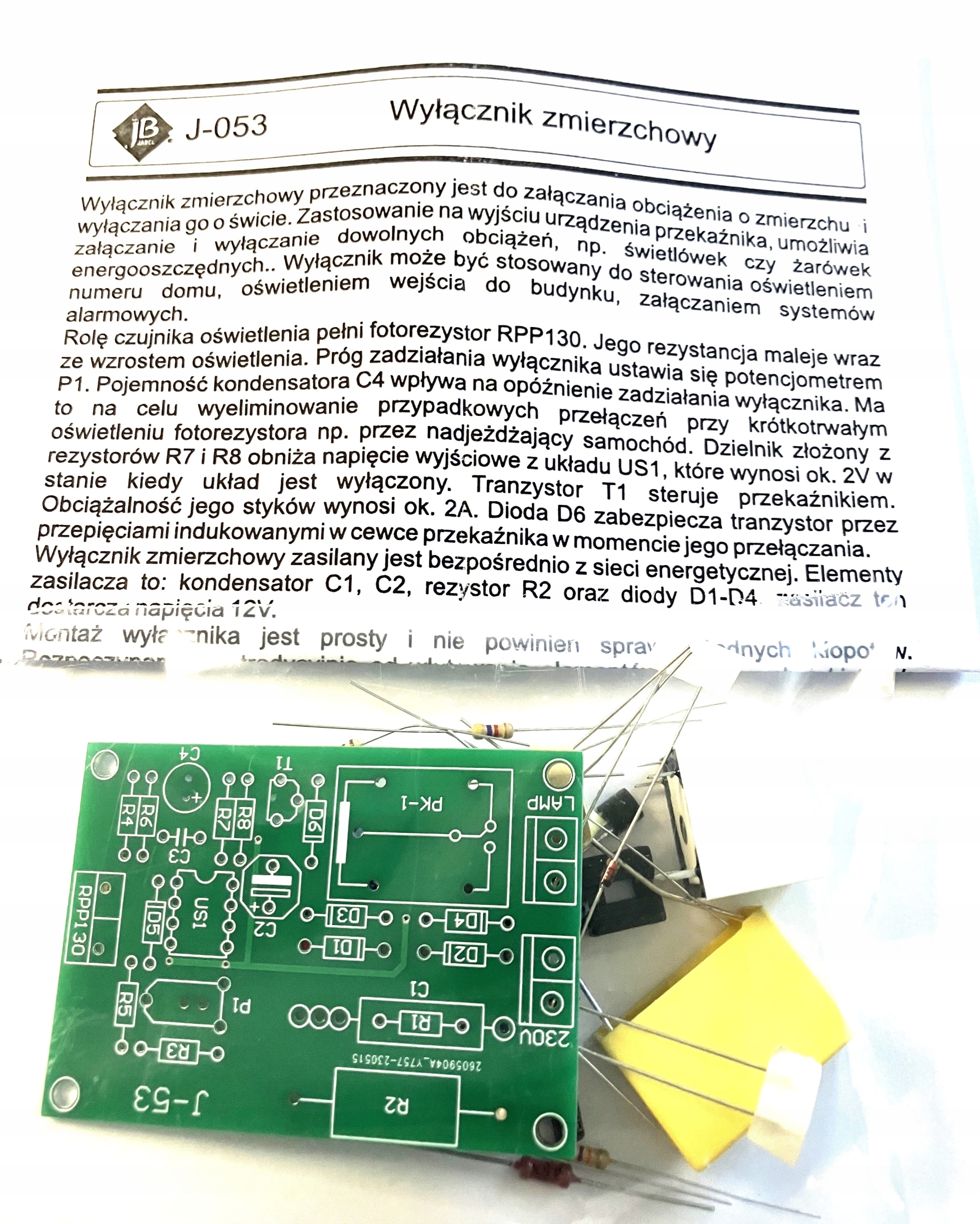

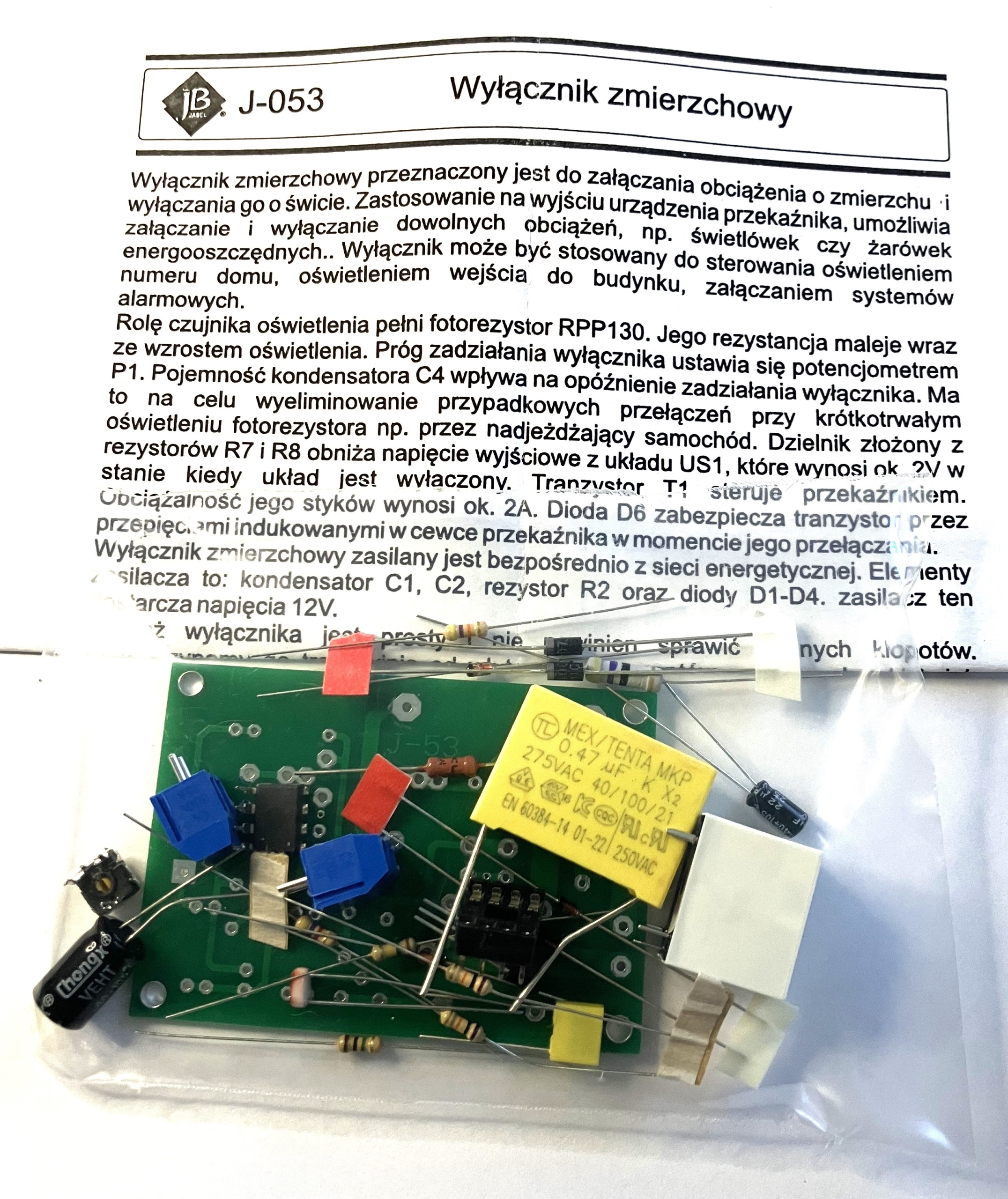

Сутінковий перемикач
з реле 220 В
для самостійного складання, пайки. 60 хвилин.
живлення.
Роль датчика освітлення грає фоторезістор RPP130. Його опір зменшується зі збільшенням освітлення. Поріг комутації встановлюється потенціометром P1. Це для усунення випадкових вимикачів з коротким освітленням, наприклад, на зустрічному автомобілі. Роздільник, що складається з резисторів R7 і R8, зменшує вихідну напругу з системи US1, яка становить приблизно 2В у стані, коли система вимкнена. Транзистор T1 контролює реле. Діод D6 захищає транзистор із сплеском індукованого в реле котушки під час його перемикання. Компоненти живлення-це: резистор C1, C2, R2 та діоди D1-D4. Цей джерело живлення забезпечує напругу 12 В
Налаштування найвищої якості
Розроблені
та вироблені
у Польщі.
Інструкції:
Системи мають на пластині схему друкованої збірки. Вам потрібно звернути увагу на полярність за такі елементи, як конденсатори, діоди, транзистори. У випадку світлодіодів довша нога - це плюс +, більшість елементів описали параметри на корпусі. Резистори можуть мати позначення смужок, їх опір та толерантність можна прочитати за допомогою калькуляторів, доступних в Інтернеті або вимірюванням лічильника. Порядок складання зазвичай безкоштовно, залежно від системи, ми спочатку встановлюємо найменші елементи.
