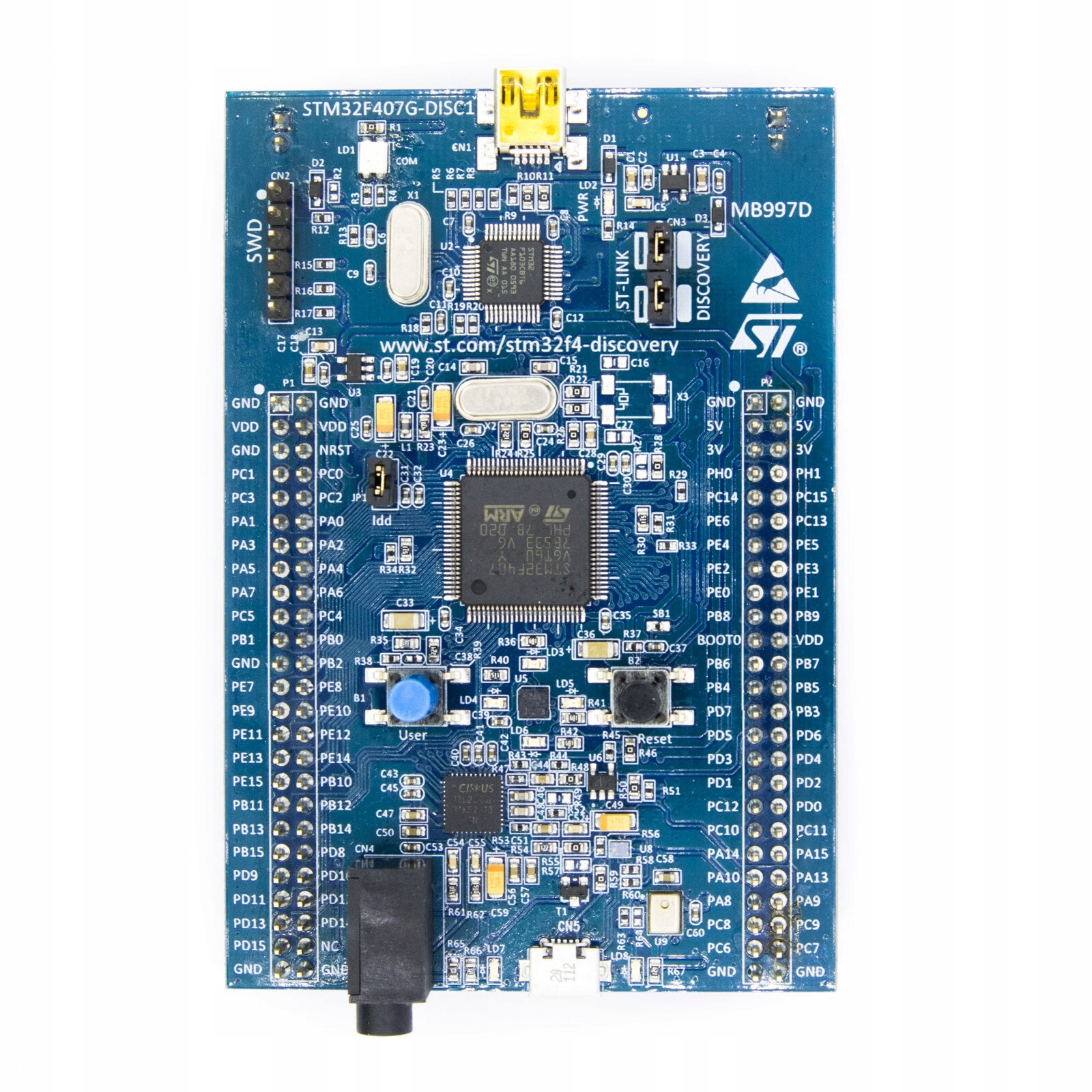

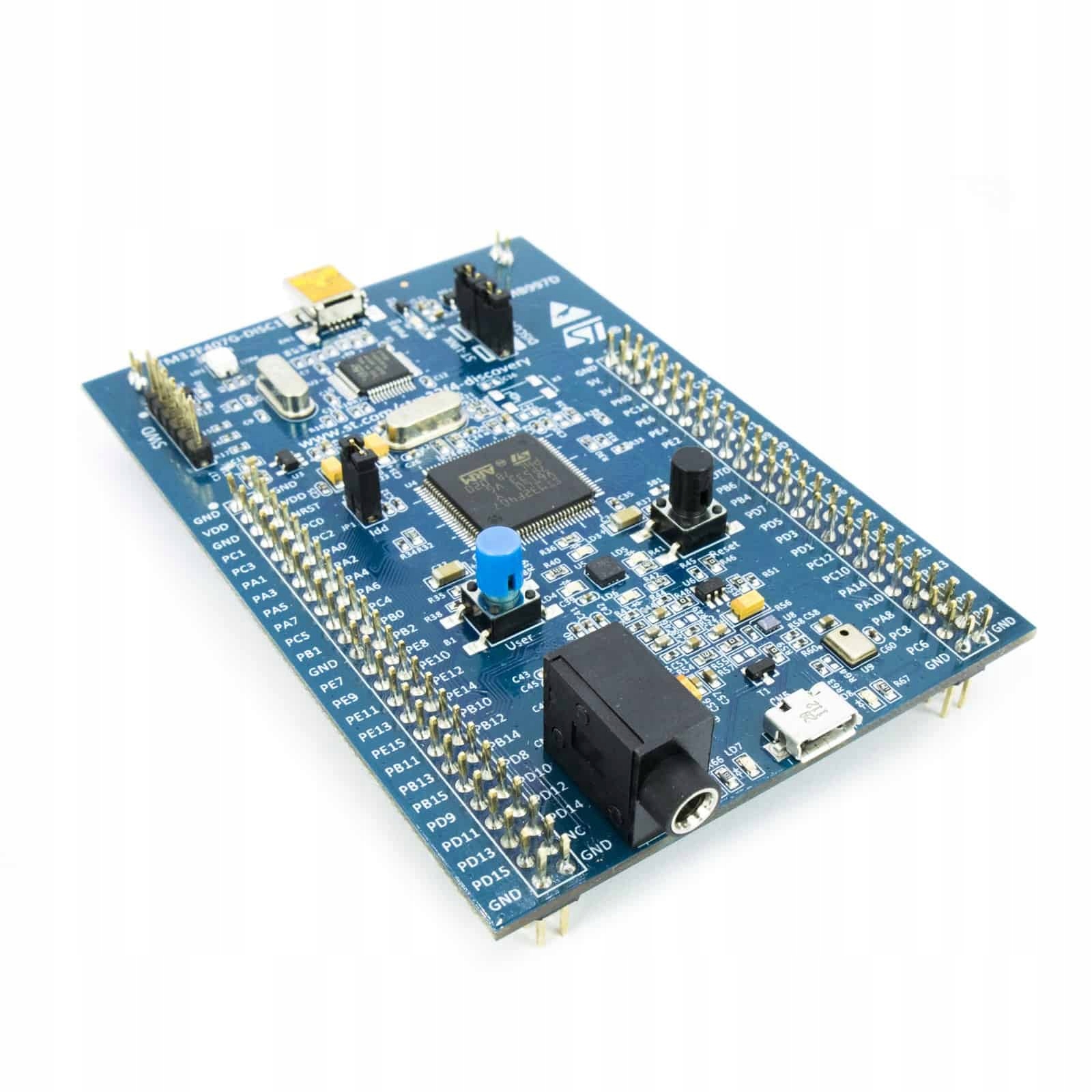

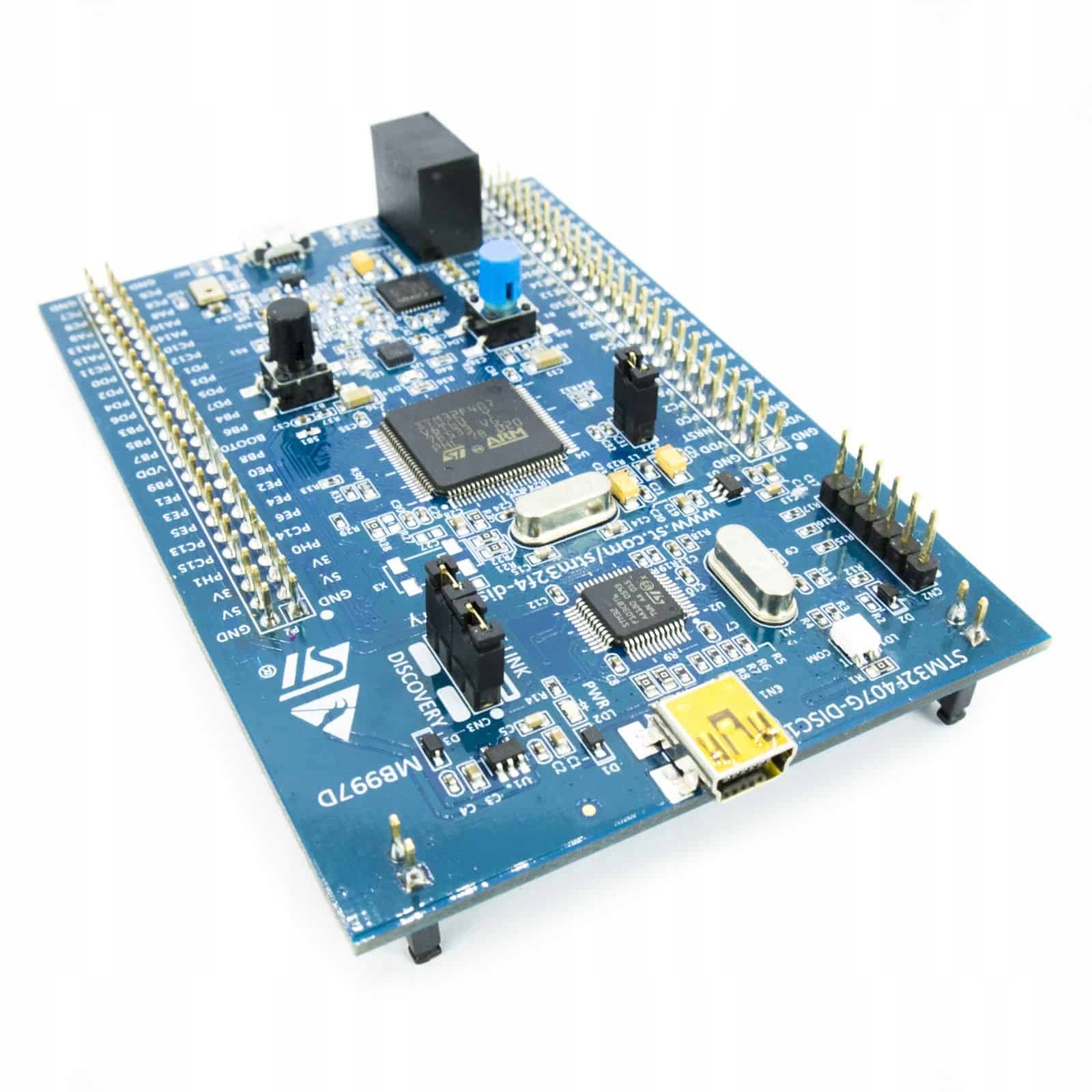

STM32F407G-DISC1 STM32 Discovery eval

Набір розробки STM32F407G-DISC1 є одним із основних і найпопулярніших плат ST Discovery.

Плата містить популярний, дуже ефективний мікроконтролер із серії STM32F4. Поруч із ним є кілька систем MEMS, корисних для створення прототипів.

Плата має вбудований програматор ST-Link/V2.

Набір має велику кількість золотих роз’ємів, до яких, серед іншого, під’єднані всі порти введення/виведення мікроконтролера. Завдяки цьому ви можете легко підключати зовнішні системи.

Вам знадобиться міні-кабель USB для зв’язку з платою.

Параметри

• Мікроконтролер STM32F407VGT6
• Ядро Arm® Cortex®-M4, 1 МБ флеш-пам’яті, 192 КБ RAM
• Максимальна частота ядра: 168 МГц
• 1 x USB OTG FS/HS
• 1 x USB OTG FS
• 3 x 12-розрядний АЦП
• 2 x 12- біт ЦАП біт
• 1 x датчик температури
• 32-бітні та 16-бітні таймери, керування двигуном
• 2 x SDIO, 3 x SPI, 3 x I2C , 2 x I2S, 2 x CAN, 1 x Ethernet, 6 x USART
• Інтерфейс камери
• Паралельний РК-інтерфейс (режим 8080/6800)
• FSMC< /li>
• li>
• TRNG
• 3-осьовий акселерометр LIS3DSH
• Мікрофон MEMS MP45DT02< /li>
• Аудіокодек ЦАП CS43L22 з вбудованим підсилювачем класу D
• 8 світлодіодів
• Зв’язок через USB
• li>
• Живлення
• 4 світлодіоди користувача
• 2 світлодіоди USB OTG (VBUS і перевантаження по струму)
• Кнопки користувача
• Скинути
• Роз'єм USB OTG FS
• Живлення
• Через micro USB
• Зовнішній
• Програматор ST-Link/V2 на платі
• Розширена підтримка різних IDE: IAR™, Keil®, IDE на основі GCC, Arm® Mbed™
• Паяні золоті контакти введення/виведення
• Плата, сумісна з ARM mbed
