Стельовий датчик руху PIR, LED

PIR-датчик руху, 360°, 1200 Вт, круглий, вмонтований

ПІР-датчик руху призначений для стелі та монтажу впритул. Завдяки розширювальному кріпленню датчик кріпиться стабільно, пристосовуючись до поверхні, до якої він кріпиться. Надзвичайно тонкий і естетично виготовлений, видимий елемент, який ідеально підходить до стелі.

Пристрій оснащений датчиком PIR, фотодіодом і регулюванням, що дозволяє автоматизовано керувати пристроєм, враховуючи такі параметри, як як інтенсивність світла та час очікування.

Найважливіші параметри:

✔️ Тип датчика: PIR

✔️ Кут виявлення: 360°

✔️ Макс. наван ✔️ Регулювання часу активації: 10 с ± 3 с – 30 хв ± 2 хв

Технологія PIR

Датчик руху PIR – це пристрій, що використовує технологію виявлення інфрачервоного випромінювання, який реагує на рух у полі зору. Він працює на основі теплового ефекту, який передбачає виявлення змін температури навколишнього середовища. Датчик може активувати підключений пристрій у режимі безперервної роботи або активувати його відповідно до встановленого значення інтенсивності освітлення

Характеристики виявлення

Встановлений на стелі, він дозволяє виявляти рухомі об'єкти на відстані до 8 м.

Доля

Датчик призначений для встановлення як система керування індуктивними пристроями (наприклад, світлодіодним освітленням) і резистивними пристроями, що живляться від мережі змінного струму 230 В 50 Гц. Датчик також дозволяє керувати пристроями залежно від вибраного рівня навколишнього освітлення.

Приклад процедур датчика в поєднанні зі світлодіодною лампою

При інтенсивному освітленні, яке перевищує денний поріг, датчик не вмикатиме лампу, коли хтось увійде в кімнату.

Якщо навколишнє освітлення нижче за встановлене в датчику порогове значення освітлення, лампу ввімкнеться. Наступного разу, коли буде виявлено рух, час активації буде скинуто.

Коли ви виходите з кімнати, лампа автоматично вимикається після запрограмованого часу активації.

ПРОГРАМУВАННЯ ДАТЧИКА здійснюється легко, вибравши відповідне значення, обертаючи ручки TIME та LUX

Затримка та безперервність виявлення [ЧАС]

Встановлення часу роботи після виявлення руху, що регулюється від 10 с ± 3 с до 30 хв ± 2 хв.

Коли відбувається виявлення, датчик активується, наступне виявлення скидає час активації.

Сенсор світла [LUX]

Регулювання роботи пристрою в залежності від інтенсивності освітлення. Датчик може реагувати вдень, коли він встановлений у максимальне положення (значок сонця). Якщо встановлено мінімальне значення, пристрій буде активовано лише в темряві.

Якщо встановлено максимальне значення – 2000 люкс, датчик активуватиме підключений пристрій як вдень, так і вночі.

Логістичні параметри:

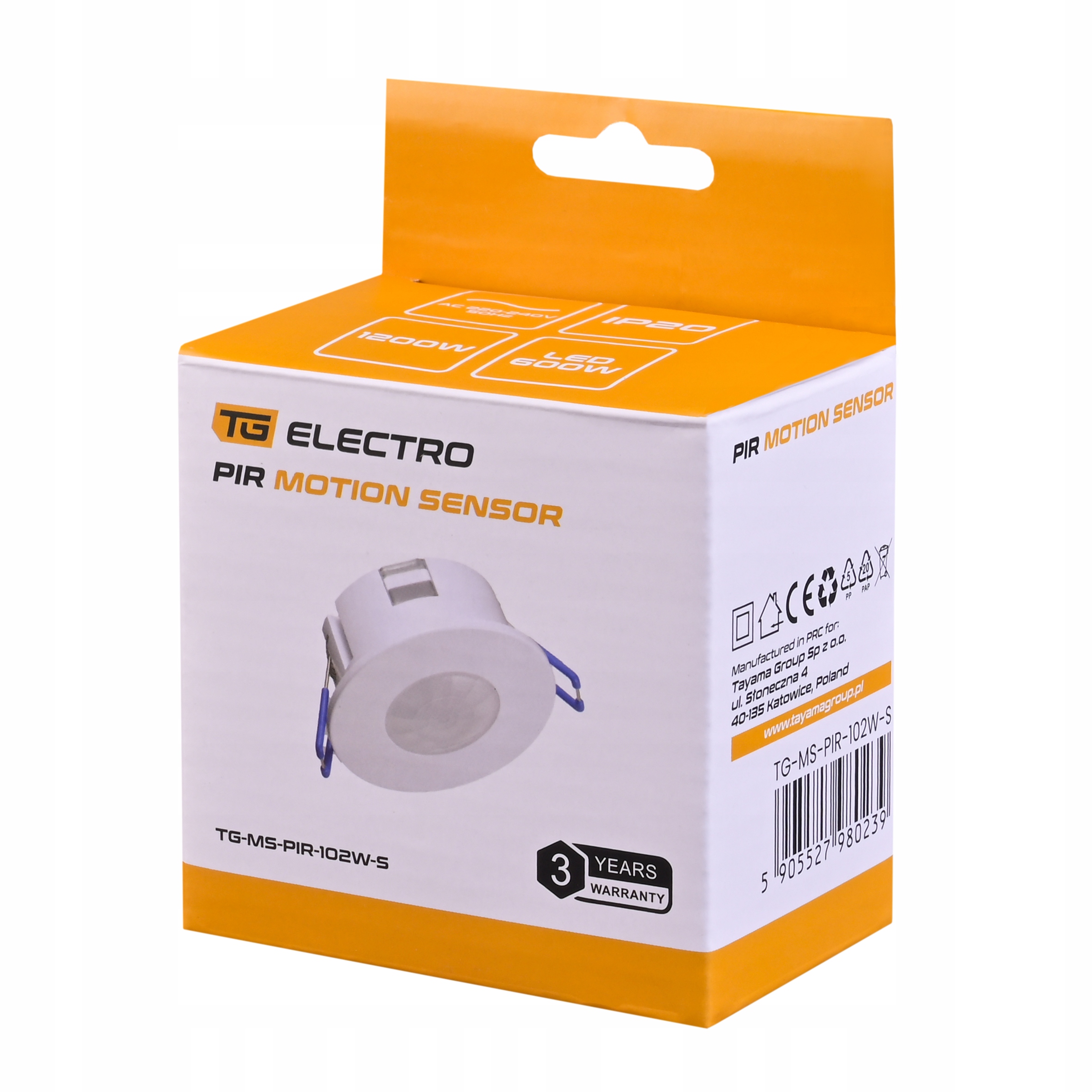

• Кількість шт в первинній упаковці: 1 шт.
• Кількість штук у збірній упаковці: 50 шт.
• Розміри первинної упаковки [Д x Ш x В]: 6 x 9 x 12 см
• Розміри масового пакування [Д x Ш x В]: 46 x 33 x 20 см
• Вага брутто прямого пакування: 0,1 кг
• Вага брутто збірної упаковки: 5,1 кг
• Об'єм збірної упаковки: 0,03 м³
< /ul >

Параметри продукту:

• Модель: TG-MS-PIR-102W-S
• Тип: Датчик руху
• Технологія датчика: Пасивний інфрачервоний датчик [PIR]
• Номінальна напруга живлення: 220 - 240 В змінного струму
• Номінальна частота живлення: 50 - 60 Гц
• Макс. резистивне навантаження: 1200 Вт
• Макс. індуктивне навантаження: 600 Вт
• Макс. навантаження для світлодіодного джерела світла: 600 Вт
• Місце застосування: всередині приміщення
• Місце встановлення: врівень - монтується, у стелі
• Диапазон виявлення: максимум 4 м (радіус)
• Висота монтажу: 2,2 - 4 м
• Релейний вихід: ні
• Регулювання діапазону виявлення «SENS»: ні
• Регулювання часу активації ' TIME':так; хв. 10 с ±3 с, максимум 30 хв ±2 хв
• Регулювання чутливості датчика світла 'LUX: так; <3 - 2000 люкс
• Кут виявлення датчика: 360°
• Горизонтальне регулювання: ні
• Вертикальне регулювання [по вертикалі]: ні
• Швидкість руху об'єкта виявлення: 0,6 - 1,5 м/с
• Датчик спосіб регулювання: потенціометри
• Клас захисту: II
• Ступінь захисту: IP20< /li>
• Матеріал корпусу: полікарбонат [PC]

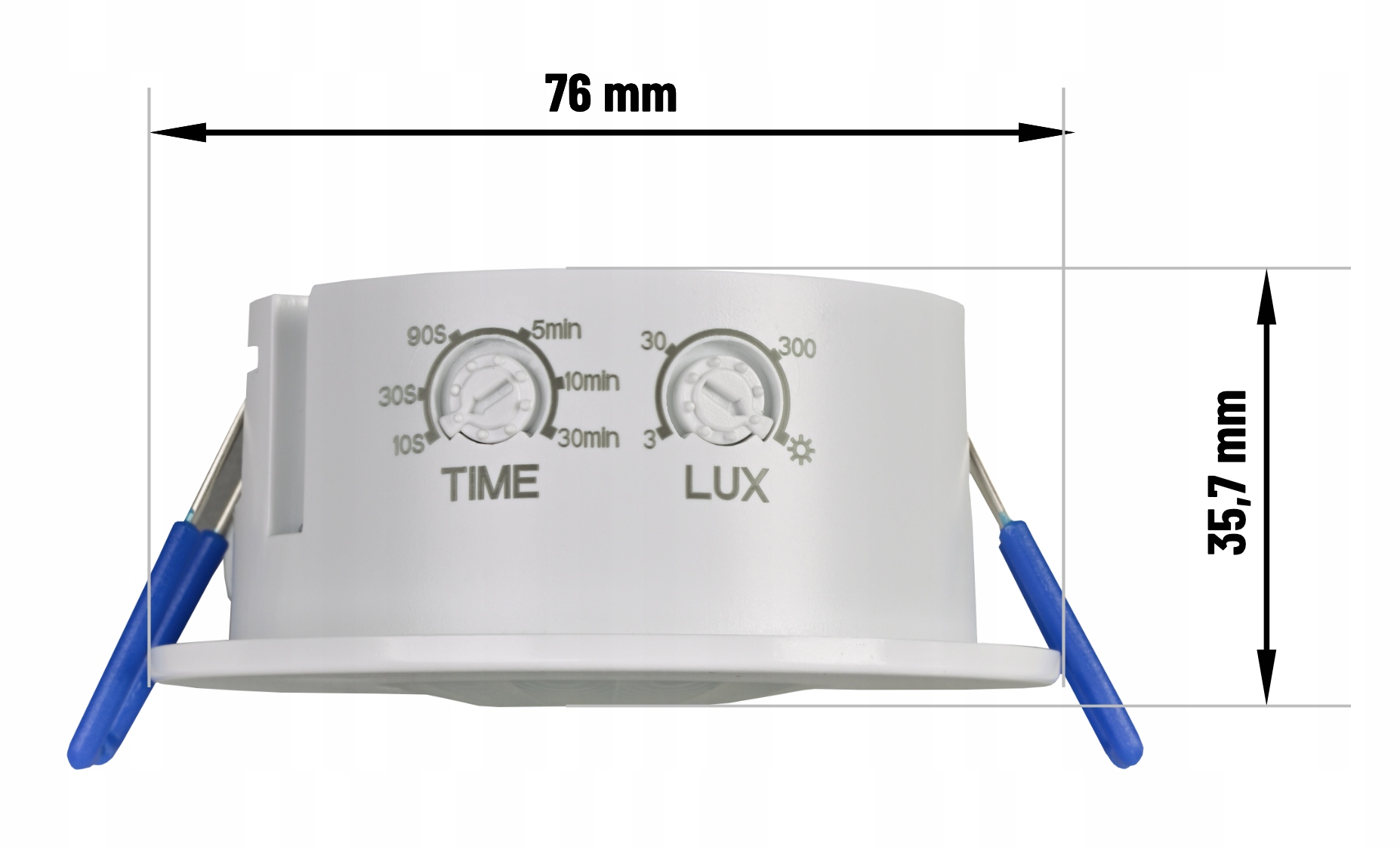

• Розміри [Ø x Ш]: Ø76 x 35,7 мм
• Температура експлуатації та зберігання: хв. -20°C; макс. +40°C
• Вологість при експлуатації та зберіганні: RH <93% без конденсації
• Призначення продукту: освітлення автоматики керування або інших електричних пристроїв

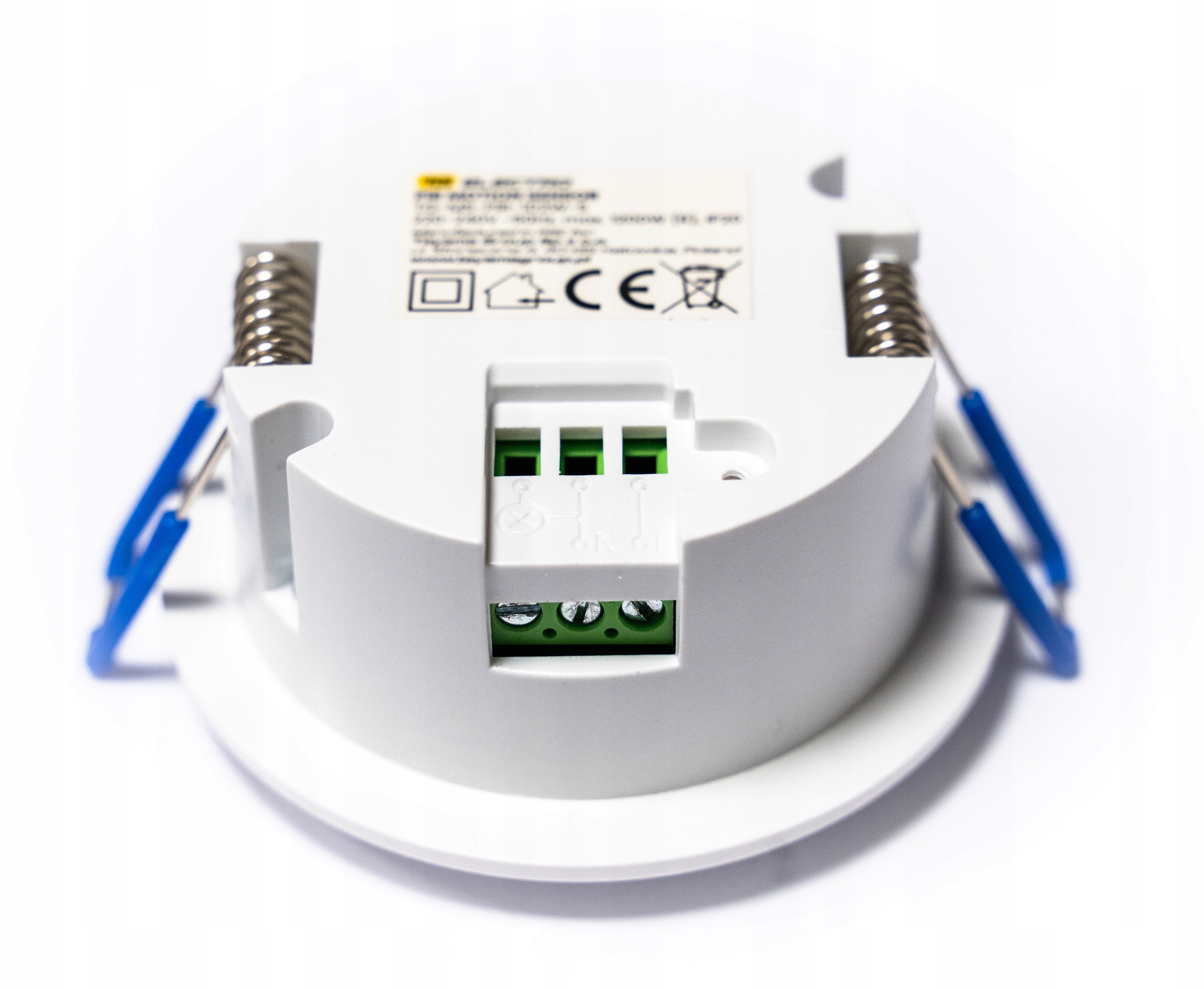

• Тип підключення: гвинтові клеми
• Діапазон перерізів використовуваних кабелів: 1,5 мм²
• Діаметр монтажного отвору: Ø63 - 66 мм
• Вага нетто: 0,07 кг
• Колір корпусу:білий
