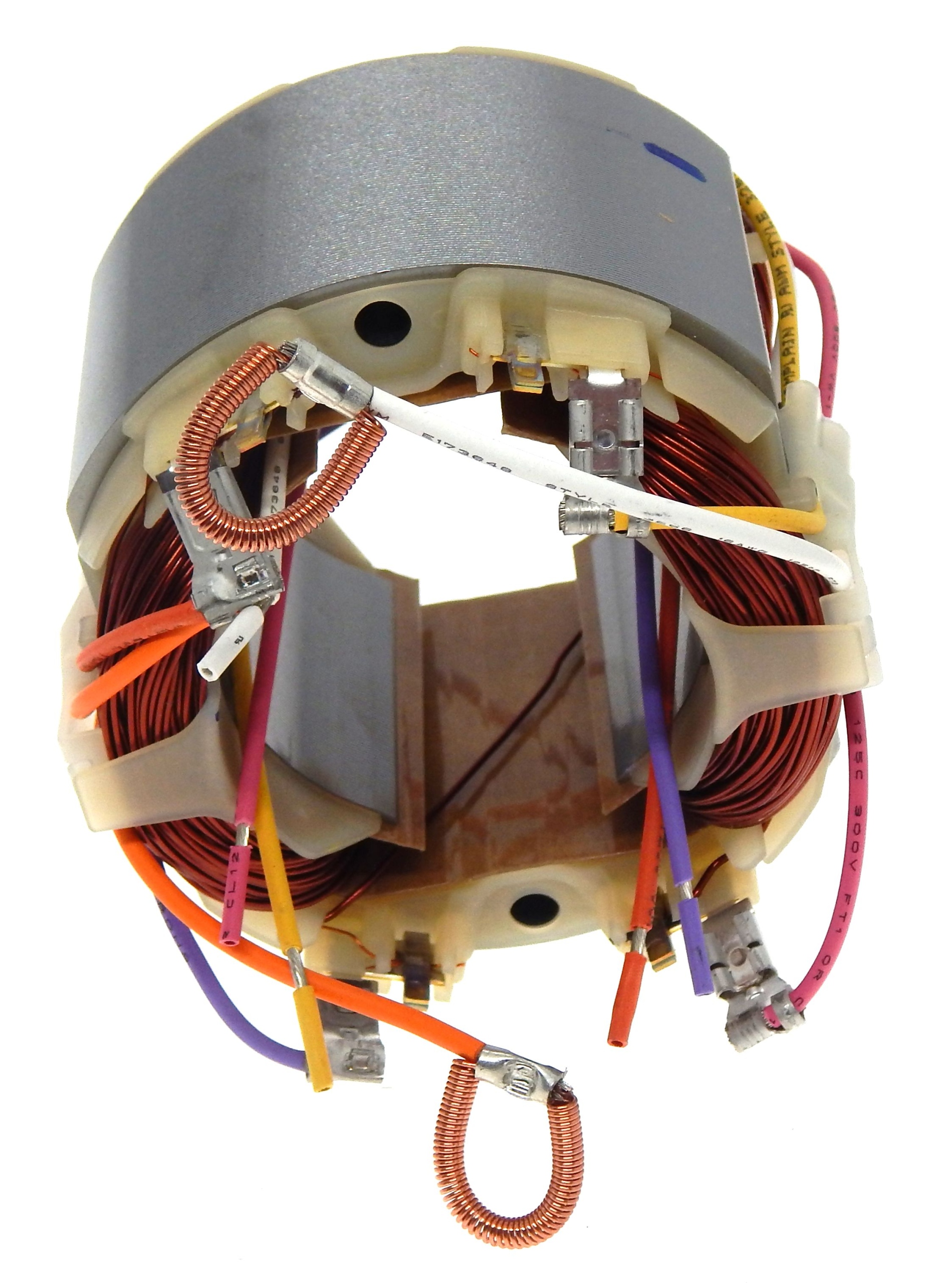

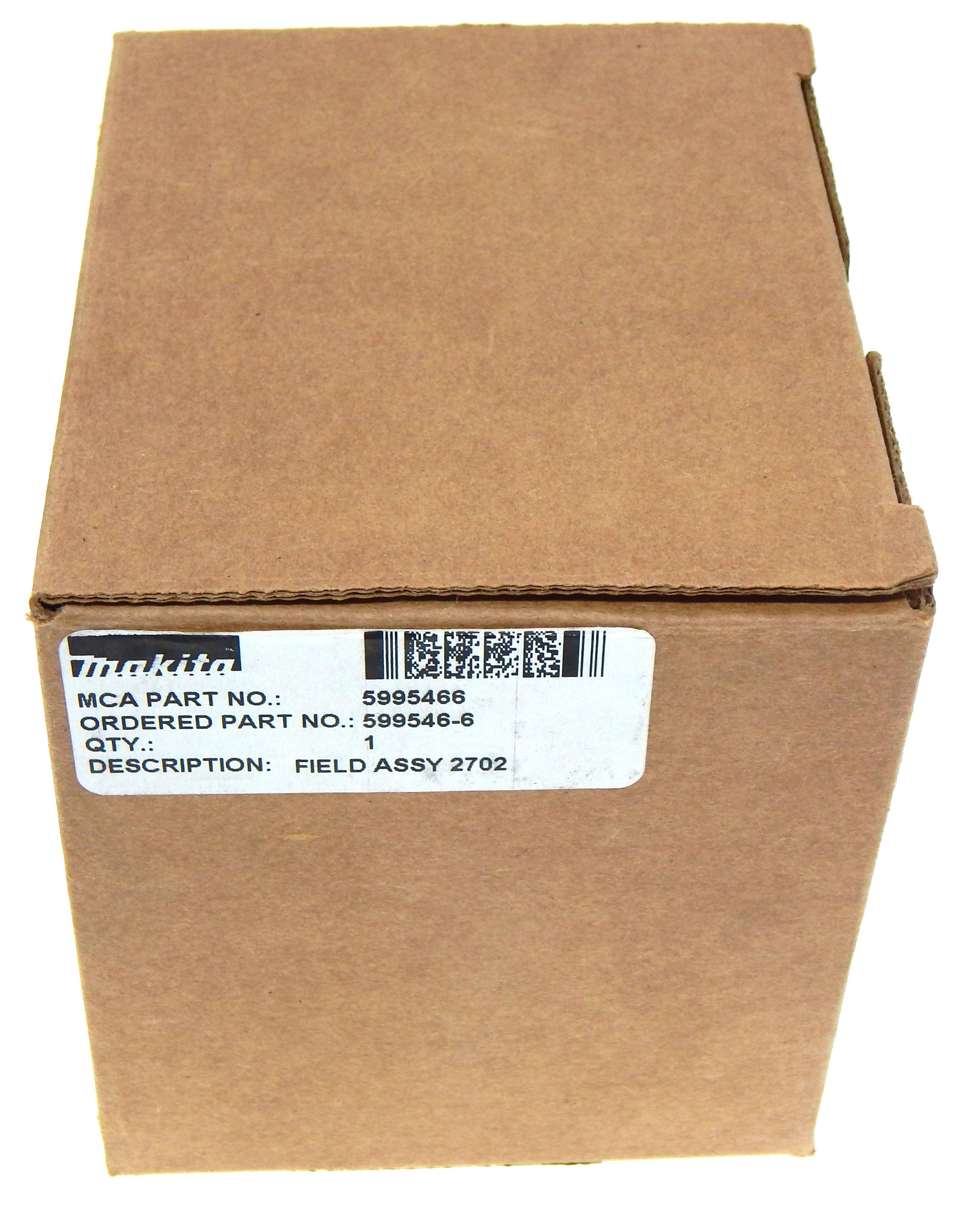

* Статор Makita 220-240V для настільної циркулярної пилки 2702 2704 2704N

( поле 220-240V / 255MM / 260MM TABLE SAW )

• Виробник: Makita
• Код виробника: 599546-6

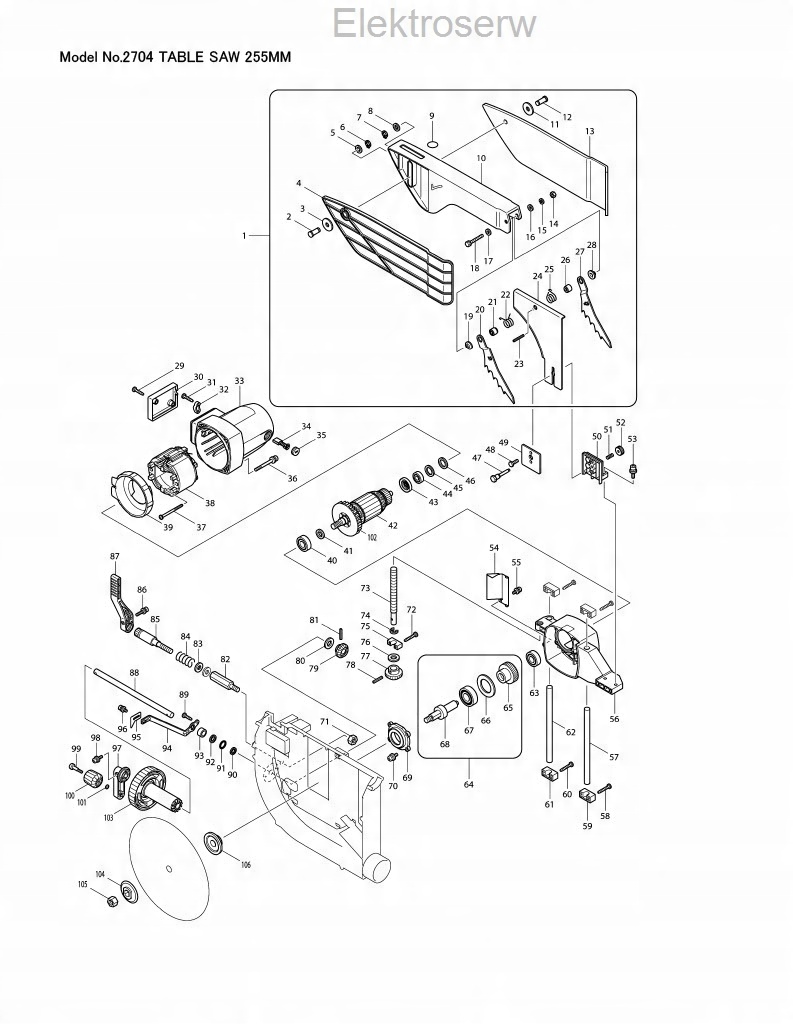

• Позиція на схемі: № 038-1 - 2704

Застосування

циркулярна / настільна пила:

• 2702
• 2704
• 2704N

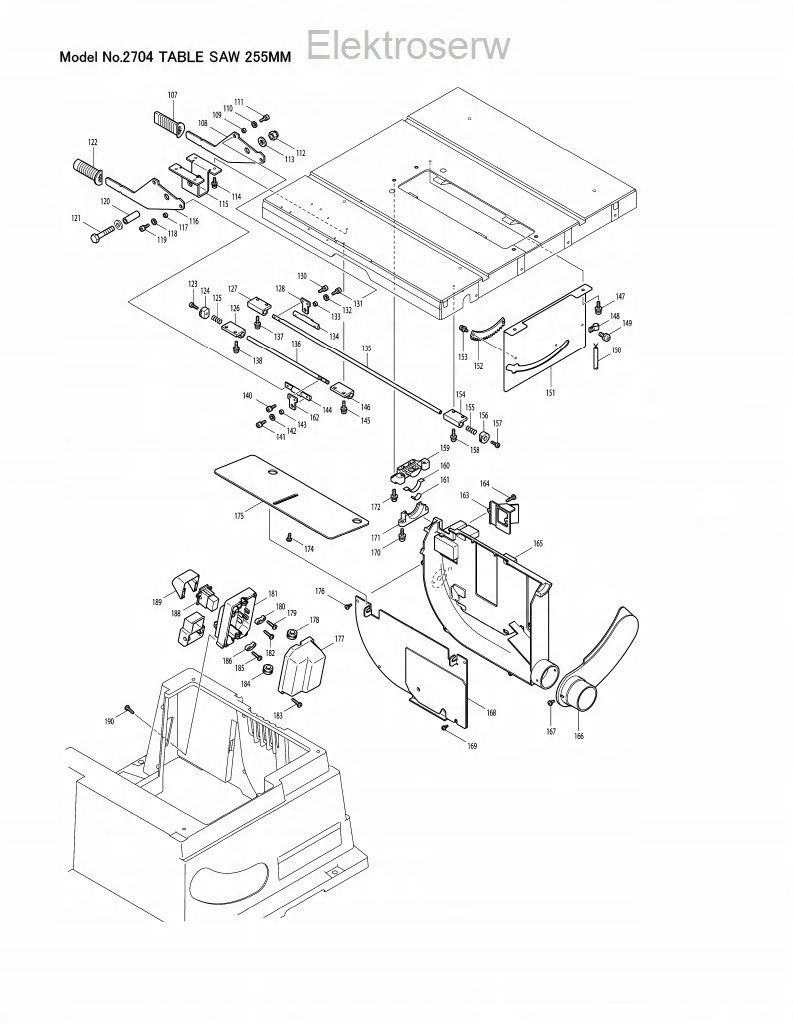

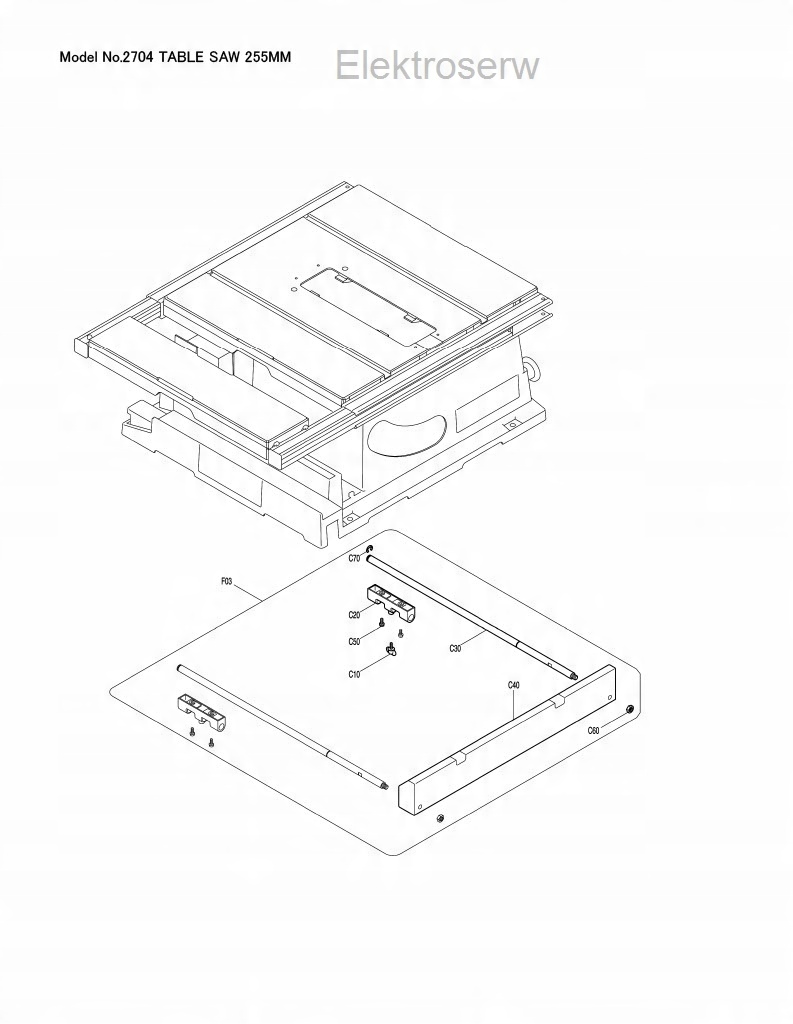

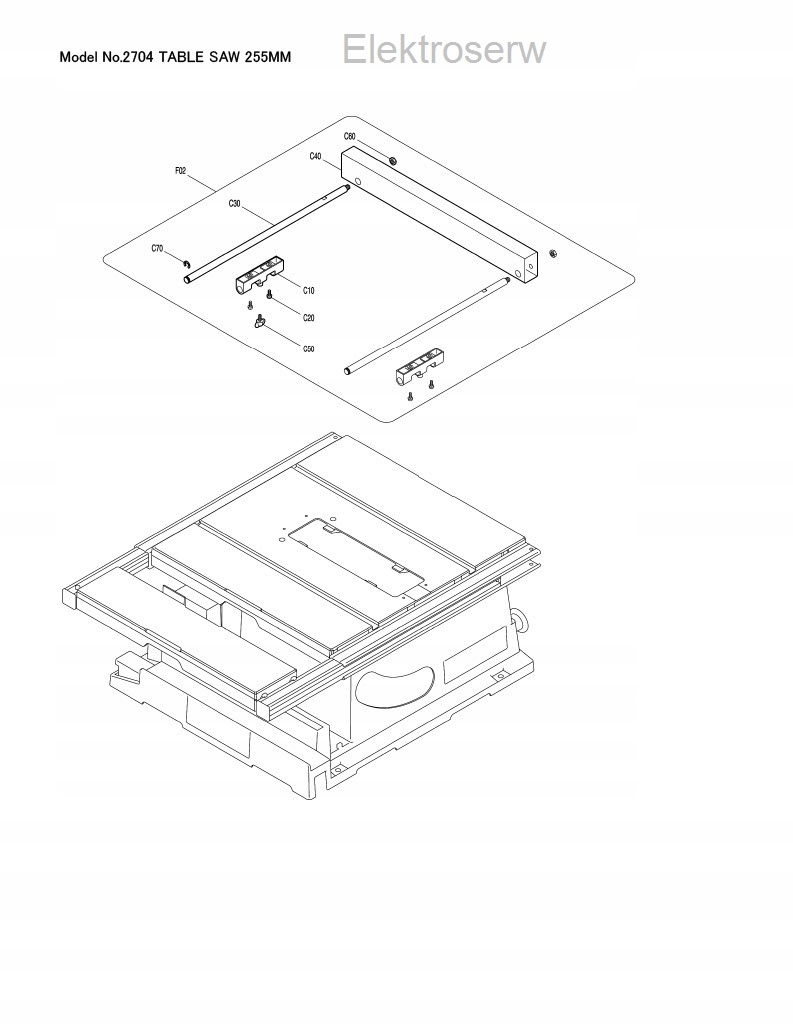

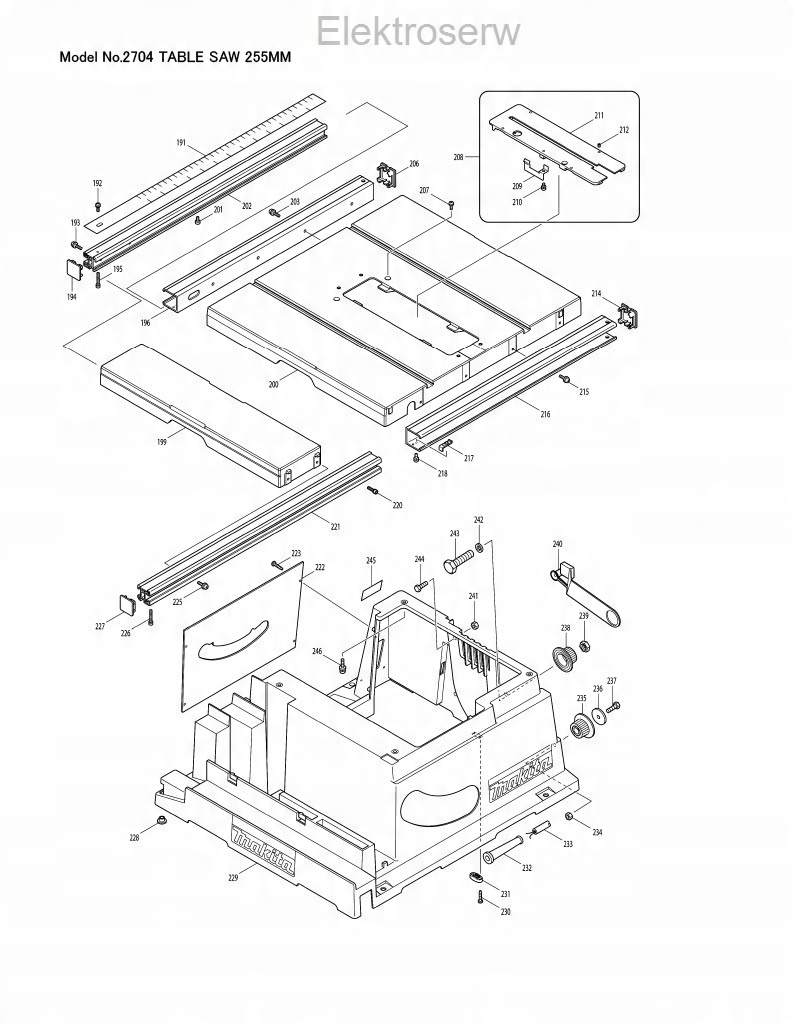

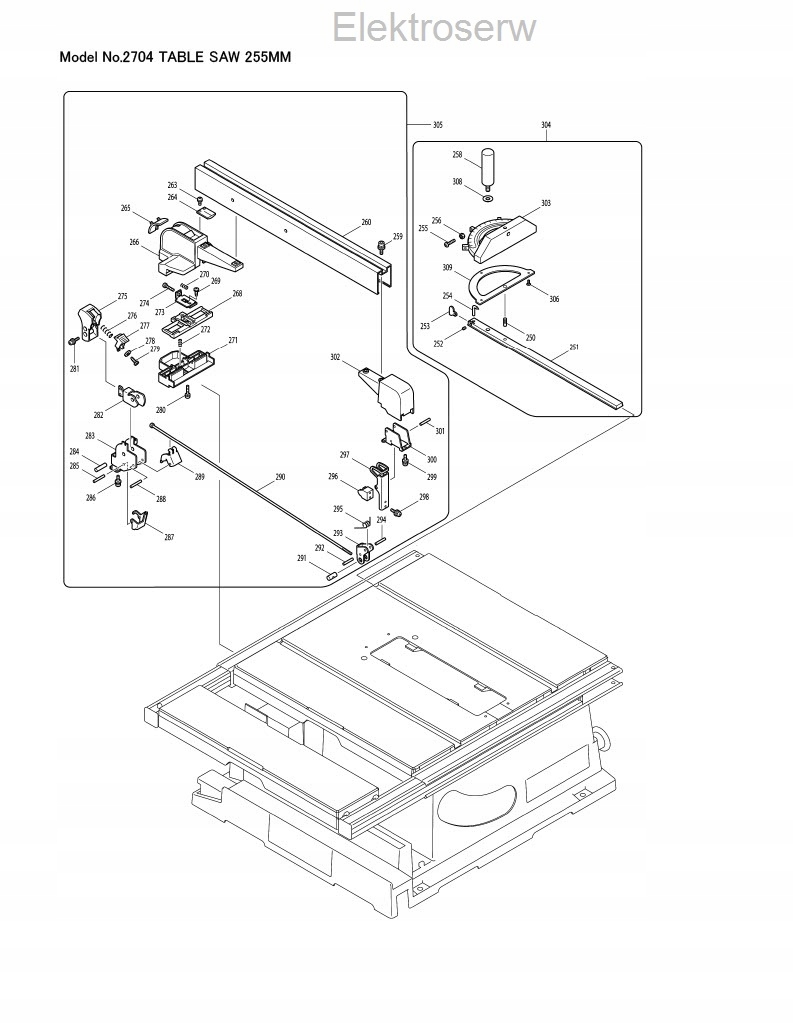

Список деталей для 2704

позиція артикула, каталожний номер, опис товару, кількість:

001; 122738-8 ЗБІР БЕЗПЕКИ; 1

C10; 890408-4 Попереджувальний ярлик; 1

002; 268135-5 Плечева шпилька. 10; 1

003; 253758-2 Шайба 10; 1

004; 418910-1 Допоміжна кришка; 1

005; 418915-1 Кришка; 1

006; 817283-3 Попереджувальний ярлик; 1

007; 253758-2 Шайба 10; 1

008; 961015-1 Стопорне кільце (EXT) E-9; 1

009; 252014-7 HEX. КОНТРОГАЙКА М6-10; 1

010; 253010-8 Шайба 6; 1

011; 257752-6 Втулка 8; 1

012; 257752-6 Втулка 8; 1

013; 253731-2 Шайба 8; 1

014; 324554-6 ВАЛ ЗАМКА; 1

015; 345583-6 Важіль блокування; 1

016; 951104-0 Штифт пружинний 4-12; 1

024; 345530-7 Розрізний клин; 1

029-1; 265A48-7 РІЗНИЙ ГВИНТ 4X18; 2

030; 416341-8 Кришка; 1

031-1; 265A48-7 РІЗНИЙ ГВИНТ 4X18; 2

032; 687054-0 ЗАЩИТА НАТЯЖЕННЯ; 1

033; 154602-5 Комплект корпусів двигуна; 1

C11; 643653-8 Щіткотримач 6,5X13,5; 2

034; 181044-0 Вугільні щітки 153; 1

035-1; 643650-4 КОВПАК ЩІТКОТРИМАЧА 6,5-13,5; 2

036; 911383-2 Гвинт з круглою головкою M6X60 WR; 4

037-1; 266352-1 Гвинт саморіз з товстою головкою 5X65; 2

038-1; 599546-6 Статор комплект 220-240В; 1

C10; 654020-2 Кільцевий затискач 36L; 2

C20; 654553-7 Неізольований з'єднувач 34137; 2

039; 416331-1 Пороги керма; 1

040; 211228-7 ПІДШИПНИК 6202DDW; 1

041; 253147-1 Шайба 15; 1

042-1; 518765-5 Комплект роторів електродвигуна. 240В; 1

043; 681640-9 Ізоляційна прокладка; 1

044; 211088-7 ПІДШИПНИК 6000DDW; 1

045; 253198-4 Шайба 18; 1

046; 261129-9 Уретанова шайба 18; 1

048; 921331-3 Гвинт з шестигранною головкою M6X20 W; 2

049; 345525-0 Натискна пластина; 1

050; 317871-1 ТРИМАЧ НОЖА; 1

053; 922334-0 Гвинт під шестигранник M6X20 WG; 2

054; 344536-2 Пластина корпуса редуктора; 1

055; 911213-7 Гвинт з круглою головкою M5X12 WR; 1

056-1; 126760-7 Комплект корпусів редукторів; 1

C10; 263005-3 Паличка гумова 6; 1

057; 323736-7 НАПРАВЛЯЮЧА БАР; 1

058; 266040-0 Гвинт саморіз з опуклою головкою CT 4X25; 4

059; 416340-0 ФІРМА НАПРАВЛЯЮЧОЇ БАРКИ; 2

060; 266040-0 Гвинт саморіз з опуклою головкою CT 4X25; 4

061; 416340-0 ФІРМА НАПРАВЛЯЮЧОЇ БАРКИ; 2

062; 323736-7 НАПРАВЛЯЮЧА БАР; 1

063; 211051-0 ПІДШИПНИК 609LLB; 1

064; 154595-6 Набір шпинделів; 1

065; 226602-6 Гвинтова передача 42; 1

066; 267170-0 Шайба 34; 1

067; 211278-2 ПІДШИПНИК 6203DDW; 1

068; 324556-2 Шпиндель; 1

069; 316933-2 КОРОБКА ПІДШИПНИКА; 1

070; 911233-1 Гвинт з круглою головкою M5X20 WR; 4

071; 931502-4 HEX. ГАЙКА М10; 1

072; 266040-0 Гвинт саморіз з опуклою головкою CT 4X25; 2

073; 322968-3 Гвинт; 1

074; 961016-9 Стопорне кільце (EXT) E-10; 1

075; 416339-5 ФІРМА ГВИНТА; 1

076; 941302-4 Шайба 12; 1

077; 226747-0 Пряма конічна шестерня 15; 1

078; 951116-3 Штифт пружинний 4-20; 1

079; 226747-0 Пряма конічна шестерня 15; 1

080; 941302-4 Шайба 12; 1

081; 951116-3 Штифт пружинний 4-20; 1

082; 324562
