MULTISWITCH-TV+SAT+CCTV 7/4 Multiroom Splitter

Характеристики:

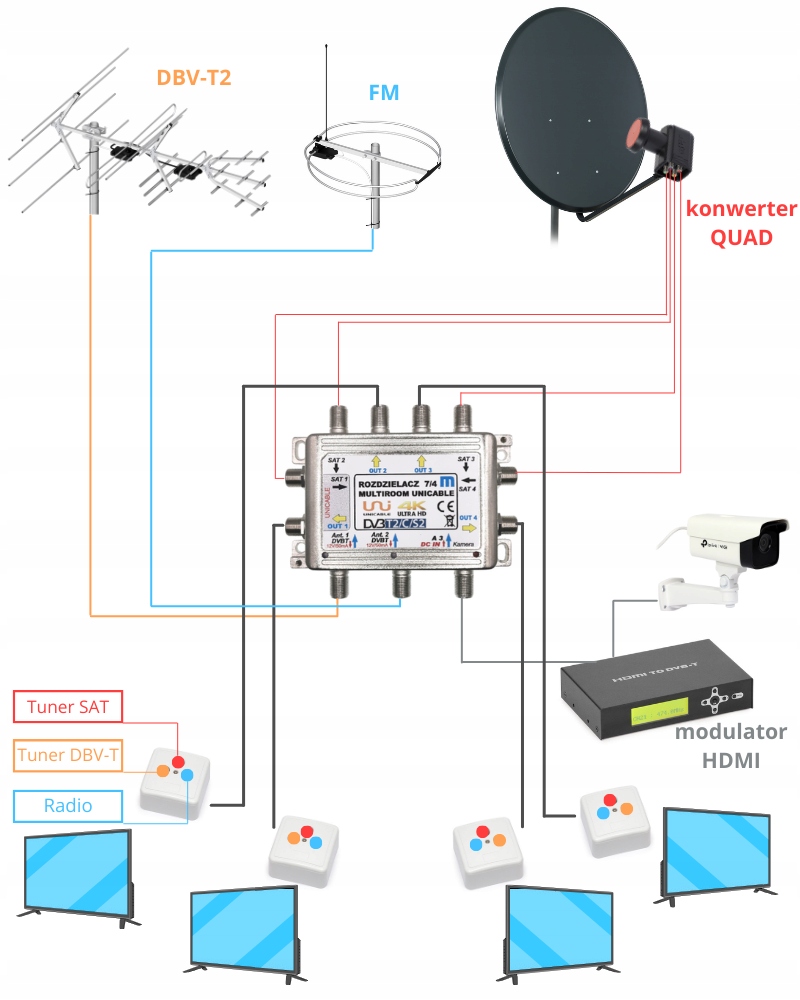

HDTV CENTER PLUS з новою назвою та безпекою LTE.Сплітер 7/4 Multiroom Unicable призначений для будівництва установок для розповсюдження супутникового телебачення та ефірного телевізійного сигналу DVBT + CCTV на 4 незалежні точки (розетки). Додаткові розетки можна підключити за допомогою пасивних розгалужувачів ½ і ¼. Він призначений для послуги Multiroom з використанням одинарних, подвійних, чотирьох і Unicable конвертерів. Розгалужувач дозволяє сумувати сигнали від супутникового конвертера, 2 антен, камер (наприклад, чотири дозволить нам приймати підсумовані сигнали в 4 незалежних приміщеннях RTV+ SAT+CCTV - попередній перегляд камер у 4 кімнатах, ефірний DVBT і, за бажанням, радіоантена та камери.Всі сигнали надсилаються до окремих розеток через один коаксіальний кабель 75 Ом.Сплітер дозволяє прийом сигналів у технології 4K ultra HD і передача Unicable та команд DiSeqc.

Підходить для всіх типів одинарних здвоєних, чотирьохканальних, восьмиканальних, unicable перетворювачів.

В набір входить блок живлення.

Сплітер 7/4 Multiroom Unicable призначений для створення установки для розподілу сигналів супутникового телебачення та ефірного телебачення DVBT на 4 незалежні точки (розетки). Додаткові розетки можна підключити за допомогою пасивних розгалужувачів ½ і ¼. Він присвячений сервісу Multiroom з використанням конвертерів Unicable. Розгалужувач дозволяє поєднувати сигнали від SAT конвертера, 2 x DVBT наземних телевізійних антен і, можливо, радіоантени. Усі сигнали надсилаються до окремих розеток через один коаксіальний кабель 75 Ом. Спліттер дозволяє приймати сигнали в технології 4K ultra HD і передавати команди Unicable і DiSeqc.

КОНСТРУКЦІЯ

Система ППК виконана за допомогою технологія поверхневого монтажу на основі інтегральних схем РЧ підсилювачі Кожен вхід і вихід захищені відповідними фільтрами від зовнішнього впливу. Весь пристрій укладено в литий електромагнітно-герметичний корпус.

ЖИВЛЕННЯ

Для внутрішнього підсилювача потрібне джерело живлення 12 В/50 мА. Крім того, спліттер автоматично подає живлення на входи антени, макс. 2 х 50 мА. Загальний мінімальний струм живлення становить приблизно від 100 до 200 мА - залежно від попередніх підсилювачів, які використовуються в антенах. Сигналізація - червоний світлодіод.

Можливі два варіанти живлення.

• Дистанційне живлення через SAT тюнер (також живить конвертер) підключений до 1 виходу. Внутрішнє джерело живлення повинно мати потужність струму приблизно 300 мА (більшість тюнерів) і забезпечувати живлення в режимі очікування.

• Дистанційне або локальне джерело живлення через джерело живлення 300 мА/12 В, що входить у комплект.

Супутникове телебачення. Розгалужувач має чотири незалежні канали супутникового телебачення, позначені SAT1 - OUT1 відповідно. Вони передають живлення 0,7 A/20 В і сигнали DiSeqc і Unicable до конвертера. Трек SAT1 - OUT1 призначений для підключення конвертера Unicable. Кожна доріжка має кросовер, який підсумовує ефірні теле- та радіосигнали DVBT, і фільтр, який пригнічує перешкоди LTE та GSM. Кабелі від конвертерів підключаються до входів SAT1…SAT4 та до виходів OUT1…OUT4 роз’єму R-TVSAT (або розгалужувачів). Завдяки своїй конструкції панель керування дозволяє підключати багато конфігурацій SAT-конвертерів, DiSeqc-перемикачів, DiSeqc-роторів тощо. Це дозволяє можливу модифікацію супутникової установки відповідно до потреб (наприклад, прийом сигналів з наступних супутників) з мінімальними фінансовими витратами. витрати. При установці найкраще використовувати конвертер Unicable SCR 3 (4 або 8 каналів). Це дозволяє повністю використовувати можливості дистриб'ютора. Звичайно, ви можете використовувати повнодіапазонні, TWIN, QUAD конвертери. Якщо ви хочете отримувати сигнали з багатьох супутників, вам слід додатково використовувати перемикачі DiSeqc для перемикання конверторів.

НАЗЕМНЕ ТЕЛЕБАЧЕННЯ

Наземні телевізійні антени DVBT і радіоантена повинна бути підключена до входів ANT1, ANT2 і, можливо, A3. Сигнал з входів підсумовується і фільтрується від перешкод LTE і GSM. Потім він сумується з відповідним сигналом SAT і подається на вихід OU1-4. Входи ANT1 і ANT2 автоматично подають (відключають у разі короткого замикання) живлення на попередні підсилювачі в антенах 12 В/50 мА (світлодіодах). Уся доріжка обміну адаптована до сигналів цифрового наземного телебачення DVBT.
