Засувка гільйотинна для труб Spiro діаметром 200 мм

Модель - ZAS200-OC

Технічні дані:

• матеріал - оцинкований метал
• призначення - вентиляційні канали, повітряне опалення li>
• максимальна температура - 250˚C

Опис продукту:

Гільйотинні засувки використовуються для закриття або відсікання невикористаної гілки системи вентиляції або системи повітряного опалення.

Технічне креслення та розміри засувки:

• d = діаметр Spiro - 200 мм
• dz - 198 мм
• вага - 0,9 кг

Принцип роботи:

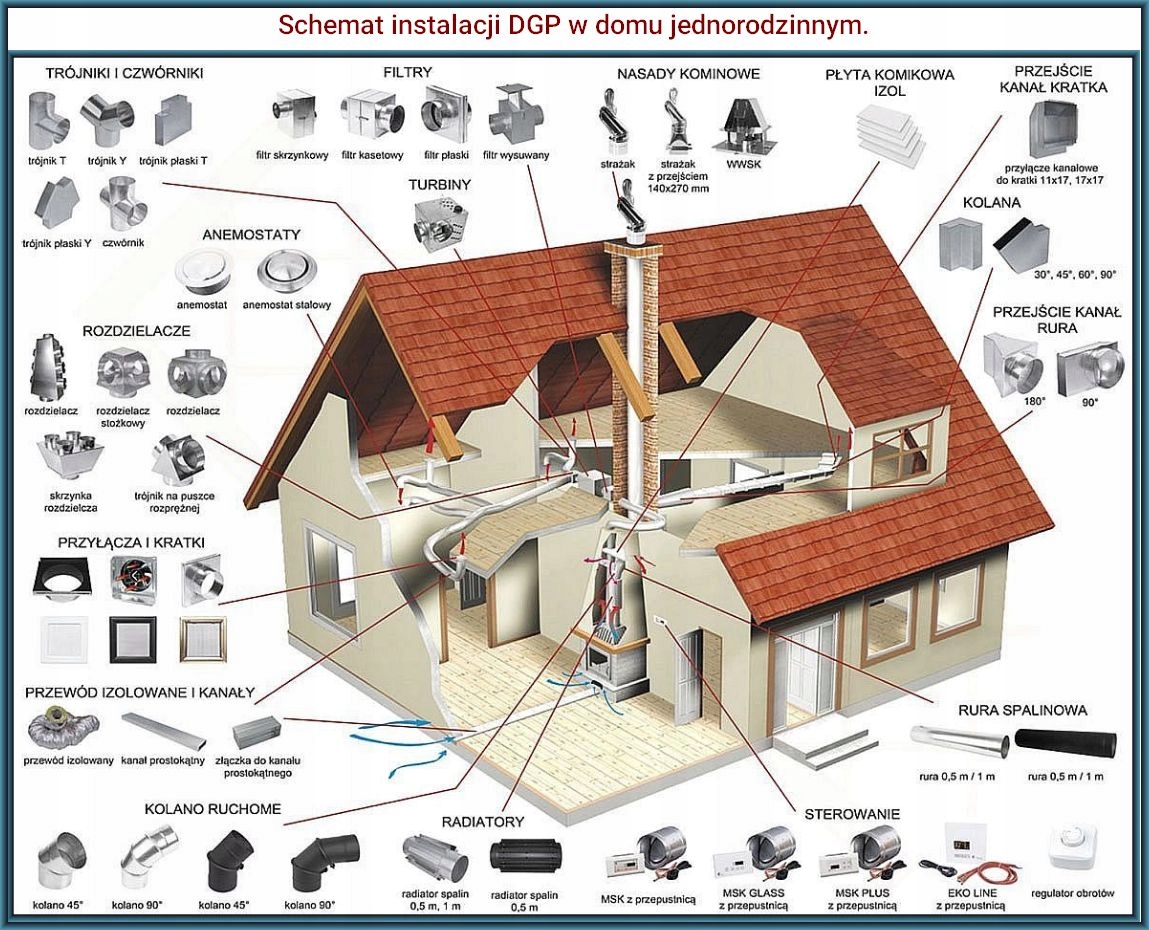

Основні правила встановлення систем DGP:

• траси кабелю мають бути якомога коротшими та містити якомога менше фітингів,
• трійники та коліна з максимально пологими вигинами по можливості слід використовувати,< /li>
• для акустичного комфорту та зменшення швидкості повітря використовуйте елементи, що діють як напірні камери,
• припускаючи швидкості потоку в каналах для розрахунку поперечного перерізу та лінійних розмірів, бажано приймати їх у діапазоні 2,5 - 4 м/с, однак не можна перевищувати значення 6 м/с.
• регулюючі елементи повинні бути передбачені у вигляді регульовані елементи подачі повітря: жалюзійні решітки або анемостати подачі повітря, або у вигляді заслінок
