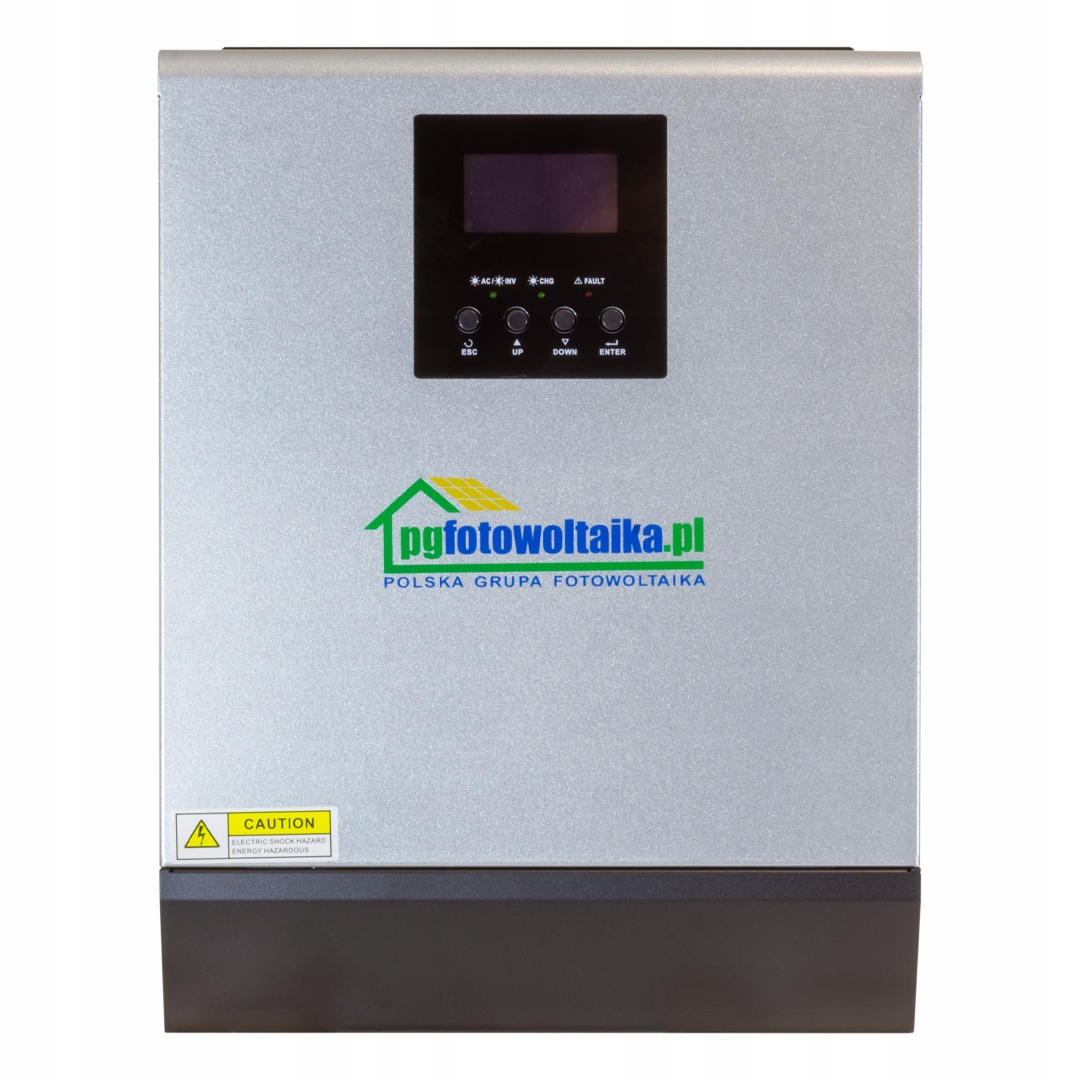

Сонячний ІНВЕРТОР 1KVA 24V 800W MPPT OFF-GRID

MPPT1KW40A

Фотоелектричний сонячний інвертор 1KVA 800W 40A MPPT 24V

Багатофункціональний інвертор/зарядний пристрій, що поєднує в собі функції інвертора, сонячного зарядного пристрою MPPT і зарядного пристрою для акумулятора.

• Острівні інвертори, також звані автономними або автономними, можуть працювати без доступу до електромережі.
• Потрібне підключення до акумулятора.

Інвертор можна під’єднати до мережі та отримувати з неї енергію, коли умови для сонячних панелей недостатні. Пристрій може працювати з електромережею, генератором енергії, фотоелектричними панелями та акумуляторами.

Інвертор не може передавати енергію в мережу, але може її споживати! Якщо ми хочемо зберігати невикористану енергію, ми можемо підключити накопичувач енергії/акумулятор до інвертора.

ГІБРИДНИЙ ІНВЕРТОР OFF GRID

• Бренд: PGFotowoltaika
• Модель: MPPT1KW40A

Технічні дані:

Режим мережі

• Форма вхідної напруги -синусоїда (від мережі або генератора)
• Номінальна вхідна напруга - 230 В змінного струму
• Низька напруга відключення - 170 В змінного струму (UPS), 90 В змінного струму (типові електричні пристрої )
• Максимальна вхідна напруга змінного струму - 300 В змінного струму
• Номінальна вхідна частота - 50 Гц / 60 Гц (автоматичне визначення)
• Захист від короткого замикання на виході - режим мережі: захист від перевантаження по струму; режим роботи від батареї: електронний захист
• Час перемикання - 10 мс (типовий ДБЖ); 20 мс (типове - електричні пристрої)
• Зменшення вихідної потужності - коли вхідна напруга падає нижче 170 В змінного струму, обмеження вихідної потужності

Інверторний режим

• Номінальна вихідна потужність - 1 кВА / 0,8 кВт - 800 Вт
• Форма вхідної напруги - чиста синусоїда
• Номінальна вихідна напруга - 230 В±5%
• Вихідна частота - 50/60 Гц
• Пікова ефективність - 90%
• Миттєва пікова потужність - 2x номінальна потужність протягом 5 с - 1600 Вт
• Номінальна вхідна напруга - 24 В постійного струму
• Напруга холодного запуску постійного струму - 23 В постійного струму
• Власне споживання - <25 Вт
• Власне споживання в режимі «економії» - бл. 10 Вт

Режим заряджання (зарядний пристрій)

• Струм заряджання (UPS) - 10A/ 20A - регульована
• Напруга зарядки "BULK" - 29.2V DC (залиті акумулятори); 28,2 В постійного струму (герметичний, AGM, GEL)
• Напруга заряджання в режимі очікування 27 В постійного струму

Режим заряджання сонячний MPPT

• Номінальна потужність фотоелектричних панелей - 1000Wp
• Максимальний зарядний струм - 40A
• Напруга відкриття струни Voc - макс. 75 В постійного струму
• Ефективність MPPT - 98%
• Діапазон напруг MPPT - 30~66 В постійного струму
• Мінальна напруга батареї - 17 В постійного струму (необхідно для початку заряджання MPPT)
• Власні втрати (очікування) - < b >2 Вт
• Максимальна напруга сонячних панелей (VOC): 75 В постійного струму (зауважте, скільки панелей буде підключено)
• Рівень захисту: IP21
• Діапазон робочих температур: 0-55°C
• Клас захисту: клас I
• Гарантія: 2 роки
• Розміри: 43,5x35x21,5 см
• Вага - 7,6 кг

Бренд: PGFotowoltaika

Модель:

MPPT1KW40A

Пристрій являє собою багатофункціональний інвертор змінного струму та зарядний пристрій постійного струму, що поєднує функції 230В Інвертор змінного струму/мережевий зарядний пристрій постійного струму та сонячний контролер заряду MPPT для взаємодії з фотоелектричною системою та має вхід для підключення до електромережі. Це забезпечує тривале безперебійне живлення електричних пристроїв, які потребують живлення 230 В змінного струму з основним вибором пріоритету живлення: мережа чи сонячна батарея.

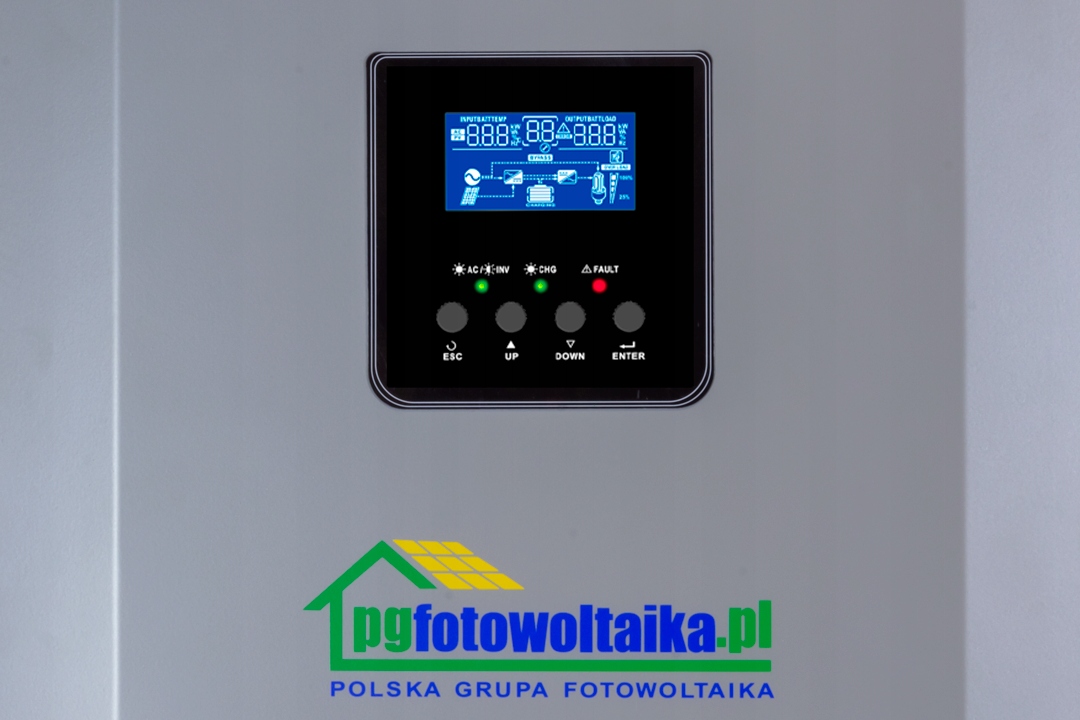

Багатофункціональний РК-дисплей із цифровим відображенням значення та значки дозволяють спостерігати за робочими станами та параметрами, а також для зручного налаштування (програмування) режимів роботи та перегляду параметрів, таких як зарядний струм, вибір пріоритету: мережа/сонячна мережа, вибір типу вхідної напруги змінного струму та інші

Властивості:

• Чиста синусоїда на виході інвертора

• Вбудований MPPT сонячний контролер

• Регульований характер вхідної напруги змінного струму

• Регульований пріоритет роботи (виходи змінного струму):мережа/сонячна

• Встановлюваний зарядний струм батареї залежно від застосування

• Призначений для живлення від мережі змінного струму або генератора

• Автоматичний перезапуск після відновлення напруги в мережі

• Захист від перезарядки, перевищення температури, короткого замикання

• Інтелектуальна зарядка акумулятора використовується режим протягом тривалого часу роботи

• Функція холодного запуску

Забезпечує живлення домашніх та інших пристроїв, таких як: офісне обладнання, освітлювальне обладнання, обладнання, що використовує електродвигуни (вентилятори, кондиціонери, пральні машини, посудомийні машини тощо)

На малюнку показана базова конфігурація та використання системи. Показані додаткові пристрої, необхідні для функціонування системи. Це:

• акумуляторна батарея
• фотоелектричні панелі (опціонально)

Ми рекомендуємо проконсультуватися з відповідними фахівцями щодо конфігурації системи ( і яка потужність) підійде залежно від вимог користувача.

Представлений інвертор може бути джерелом живлення змінного струму для будь-якого типу домашнього та офісного обладнання, включаючи пристрої з двигунами, наприклад лампочки , вентилятори, холодильники та кондиціонери

Сонячний контролер, тобто регулятор зарядки MPPT:

Це пристрій, який максимізує потужність, отриману від фотоелектричних панелей. Його основне завдання полягає в тому, щоб перетворювати сонячну енергію на електрику зі значеннями, відповідними для живлення конкретних пристроїв і зарядки їх акумуляторів. Контролер MPPT оснащений високоякісними електронними компонентами, які забезпечують йому, серед іншого, захист від:

• перенапруг,
• коротке замикання,
• перезаряд і розряд,
• зворотна полярність< /li>

Також контролює температуру та напругу сонячних панелей

Пристрій характеризується тривалою роботою та безпечною експлуатацією не тільки в домашніх умовах, а також на ділянках або в кемперах.

Регулятор зарядки MPPT відрізняється від регулятора ШІМ оскільки він постійно перевіряє напругу на сонячній панелі, регулятор вибирає найкращу точку живлення, тобто найбільш сприятливу напругу, щоб отримати найвищу можливу потужність фотоелектричного модуля. Це забезпечує набагато більшу ефективність при слабкому сонячному світлі, наприклад, вранці або в затіненому місці. Контролери MPPT характеризуються на 30% вищою ефективністю, ніж моделі з ШІМ.

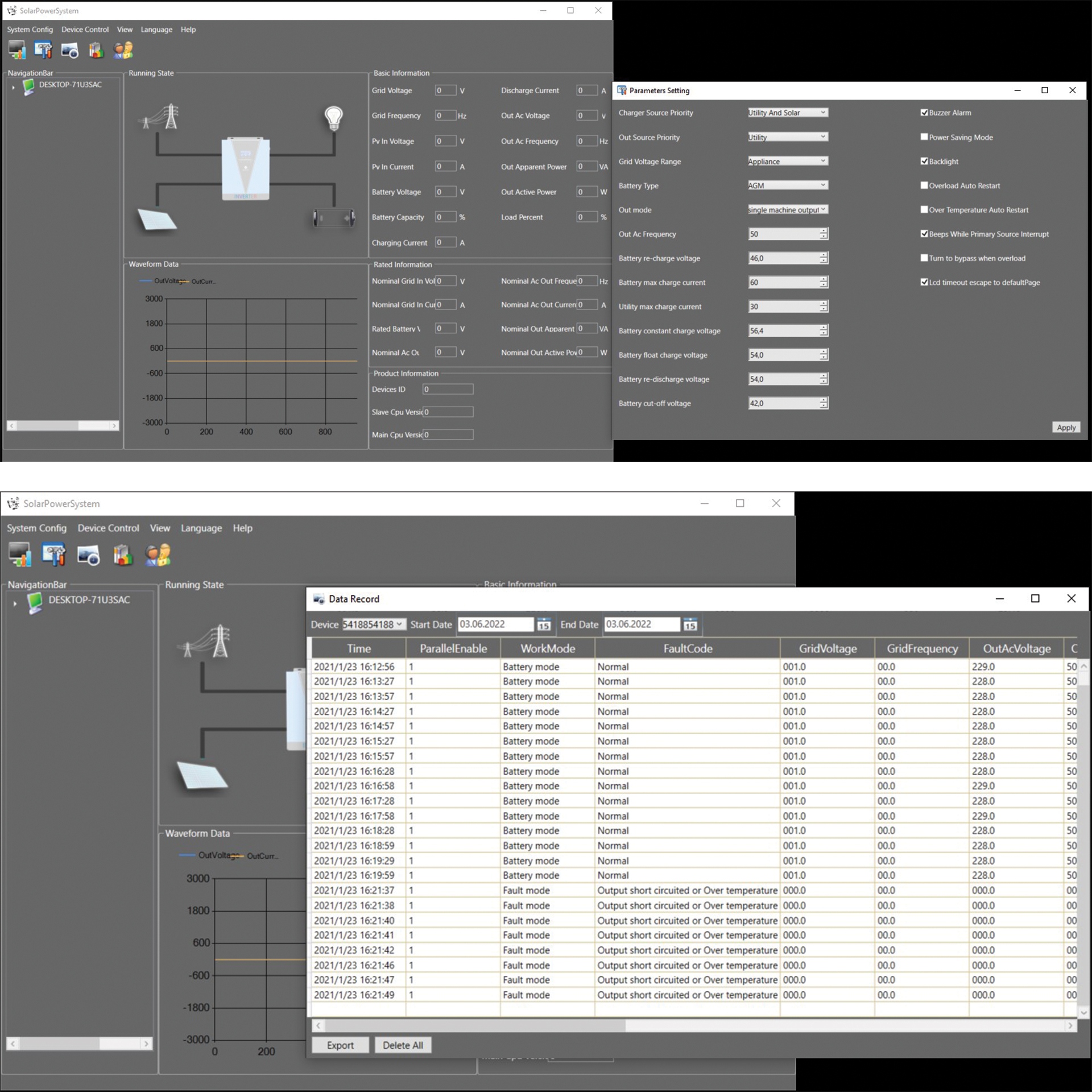

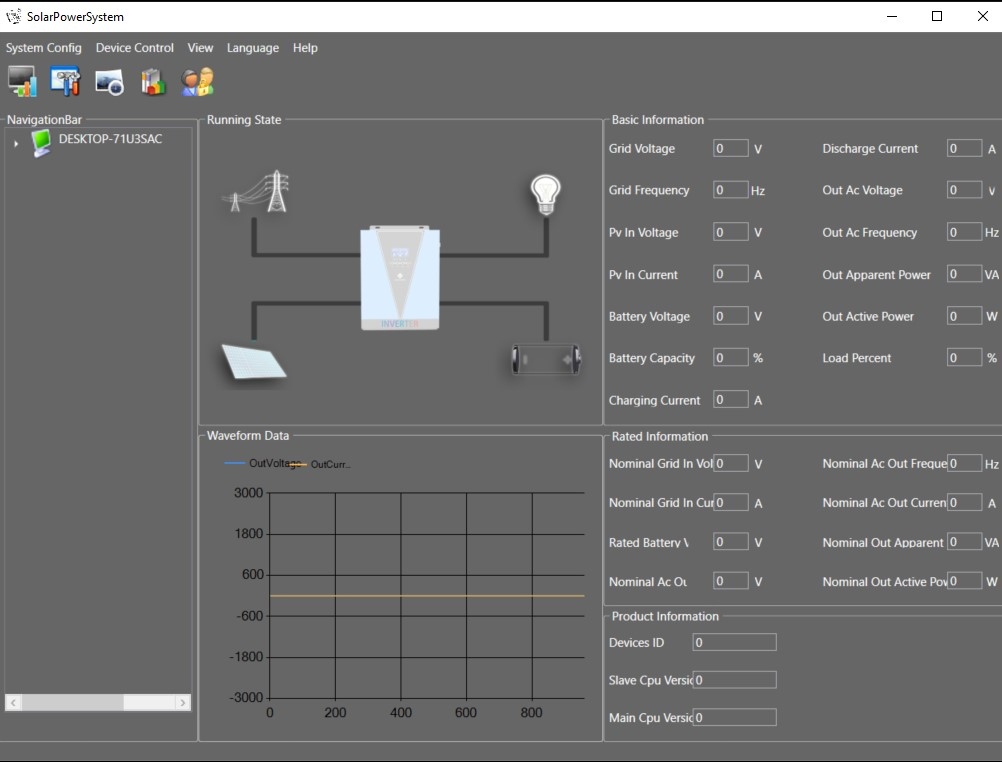

Програмне забезпечення для моніторингу високочастотних гібридних сонячних інверторів

Щоб легко контролювати та змінювати параметри пристрою за допомогою програми Solar Power System, під’єднайте кабель RS232 до комп’ютера та інвертор. Щоб завантажити програму Solar Power System, перейдіть на вкладку Додаткова інформація, розташовану внизу аукціону на цій сторінці.

ВАЖЛИВА ІНФОРМАЦІЯ ПЕРЕД ВИБОРОМ ВІДПОВІДНОЇ МОДЕЛІ ІНВЕРТОРА.

Зазвичай використовують два способи підключення фотоелектричних модулів:

• паралельне підключення фотоелектричних панелей,
• послідовне з'єднання фотоелектричних панелей.

Вибір методу залежить, зокрема, від: від того, який тип інвертора ми хочемо використовувати пізніше, а також від наших подальших планів розширення чи умов експлуатації системи. Обидва способи підключення PV панелей мають свої переваги та недоліки, що робить їх придатними для різних умов.

При визначенні способу підключення фотоелектричних панелей також дуже важливо враховувати рекомендації виробника, які можна знайти, серед інших, в інструкції зі складання.

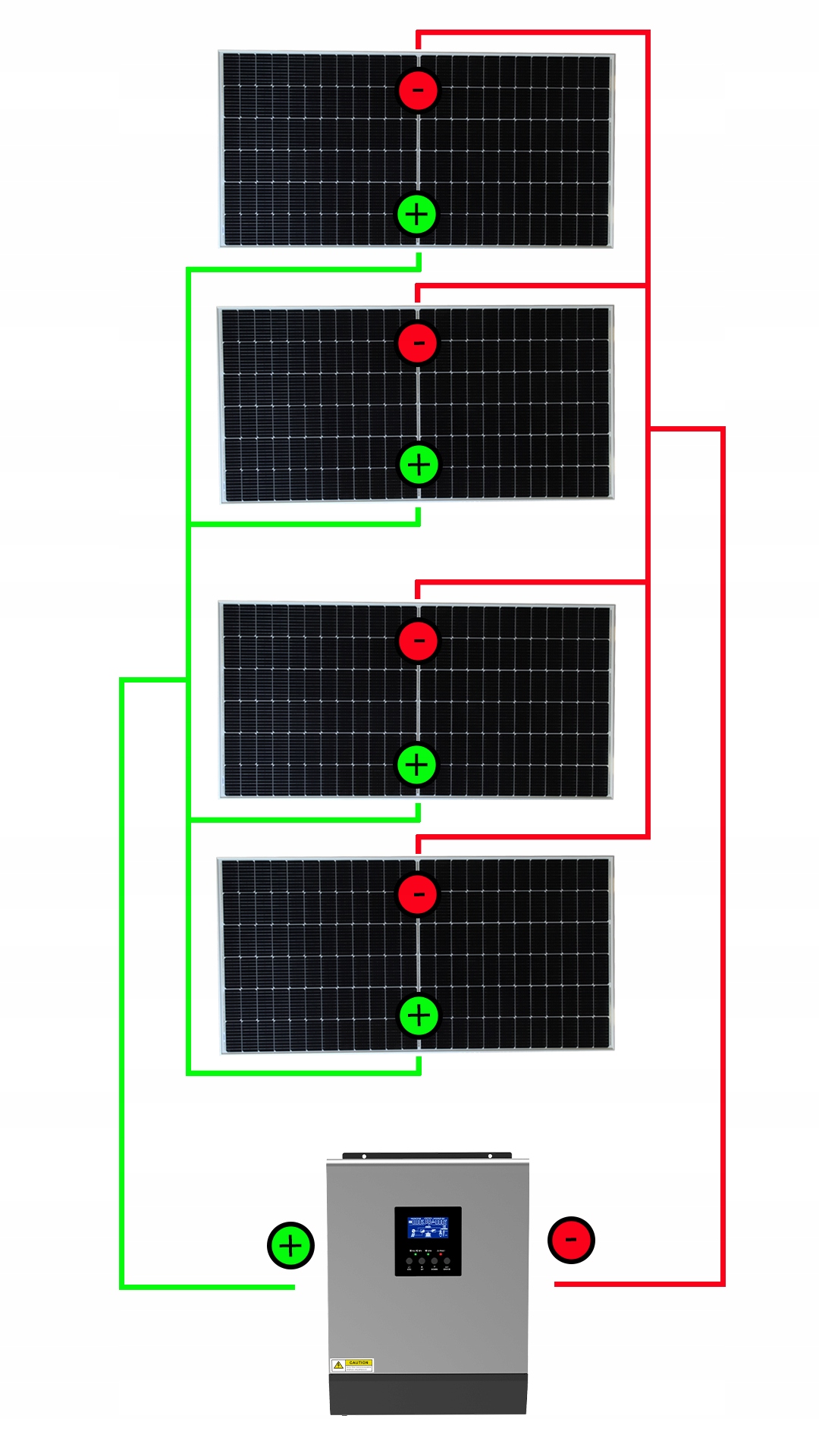

Паралельне з’єднання фотоелектричних панелей

У разі паралельного з’єднання фотоелектричних панелей напруга в ланцюзі дорівнює заявленій напрузі одного фотоелектричного модуля. Струм підсумовується.

• Максимальна потужність панелей - 1000Вт
• Максимальна напруга від панелі - 75В
• Максимальний струм - 40А

Приклад:

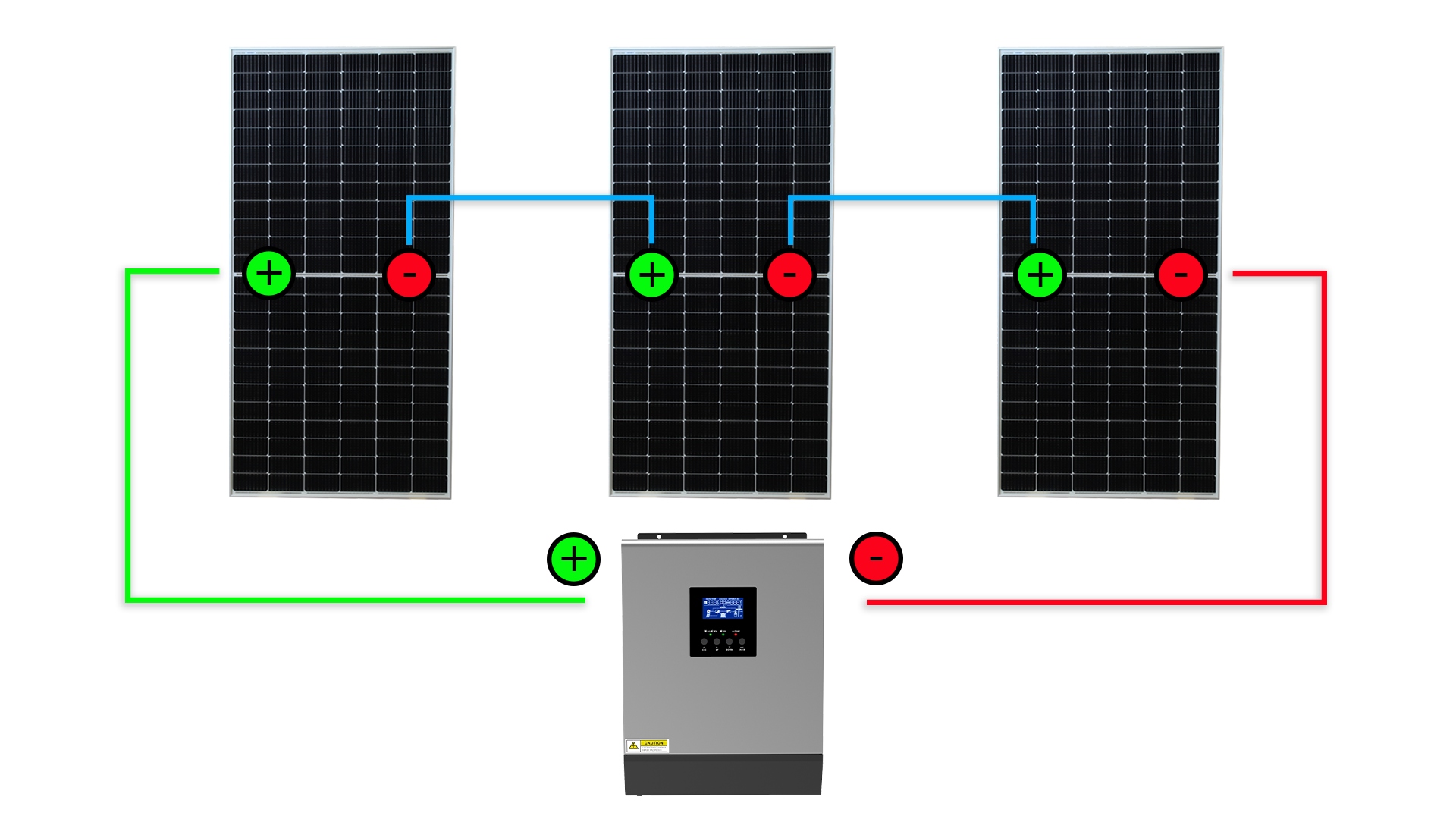

Послідовне з’єднання фотоелектричних панелей

Якщо мова йде про послідовне з’єднання фотоелектричних панелей, у цьому випадку кожен наступний модуль буде збільшувати напругу в ланцюзі, а струм ланцюга буде близьким до до інтенсивності в окремому модулі. Напруга панелей підсумовується.

• Максимальна потужність панелей - 1000Вт
• Максимальна напруга панелей - 75В
• Максимальний струм - 40 A

Приклад:

Застосовується до моделі інвертораMPPT1KW40A

Якщо ми маємо намір підключити інвертор MPPT1KW40Aдо фотоелектричної установки, що складається з панелей з параметрами - 330W, 37V , 8A, це максимальна кількість панелей, які ми можемо підключити до цього інвертора за допомогою послідовного з’єднання, становить 2. Це дає загальну установку з параметрами 660 Вт, 74 В і 8 A .
