Т3100 Осцилоскопічний зонд високої напруги 100: 1 2 кВ 100 МГц

T3100 Hantek -пасивний зонд високої напруги, призначений для співпраці з цифровими та аналоговими осцилоскопами. Зонд T3100, призначений для високої напруги HV (високої напруги) вимірювань до максимального значення 2000 В = 2 кВ. Осцилоскопічний зонд T3100 має вбудований роздільник напруги у співвідношенні 1: 100 і характеризується смугою до 100 МГц. Закінчившись стандартною пробкою BNC.

Як випливає з назви, ми використовуємо зонд високої напруги для вимірювання високої напруги. Він має постійно пасивний роздільник напруги 100: 1, який розділяє вхідну напругу від вимірювального наконечника на 100. Наприклад, ми вимірюємо 1547 В і на виході зонда BNC у нас є сигнал у сто разів менший, тобто 15,47 В. Зонд T3100 використовується, коли вимірювана напруга перевищує максимальну вхідну напругу осцилографа. Зонд також може бути використаний, коли вимірювана напруга не підходить через весь екран осцилографа. У більшості цифрових осцилоскопів можна встановити програму, щоб правильно відображалися автоматичні вимірювання.

Технічні дані:

• Пасивний зонд T3100 для осцилоскопів
• Виробник: Hantek
• Призначений для співпраці з осцилоскопами Цифровий та аналог
• Банда: 100 МГц
• Вбудований -in -дільник напруги:

  ▶ 1: 100/x100 - Максимальна вхідна напруга 2000v/2kv

• Вхідний опір:

  ▶ 100 МОм з демпфуванням 1:10

• Регульований діапазон компенсації
• Довідка проводу: Прибл. > BNC Plug Simple Standard
• Кабель до маси з крокодилом
• Кінець вимірювального зонда:

  ▶ Вимірювання гачка з пружиною

  ▶ Вимірювання голка (після видалення ковпачка з гачком)

• Включає калібрувальний тример

• modelt3100
• Виробник: Hantek
• Тип зонда: Пасив
• Роздільник напруги 1: 100 (x100)
• Вхідний імпеданс: 100 МОм
• Вхідна ємність x100: 14.5pf ~ 17.5pf
• Діапазон компенсації: 15pf ~ 35pf
• Ширина діапазону DC ~ 100MHz
• Максимальна вхідна напруга x100: ＜ 2000vdc +піка змінного струму
• Чиста вага ＜ 65 г
• Довжина 1220см
• Робоча температура-10 ° C до + 50 ° C
• Температура зберігання-20 ° C до +75 ° C
• Вологість ≤85% （відносна вологість)

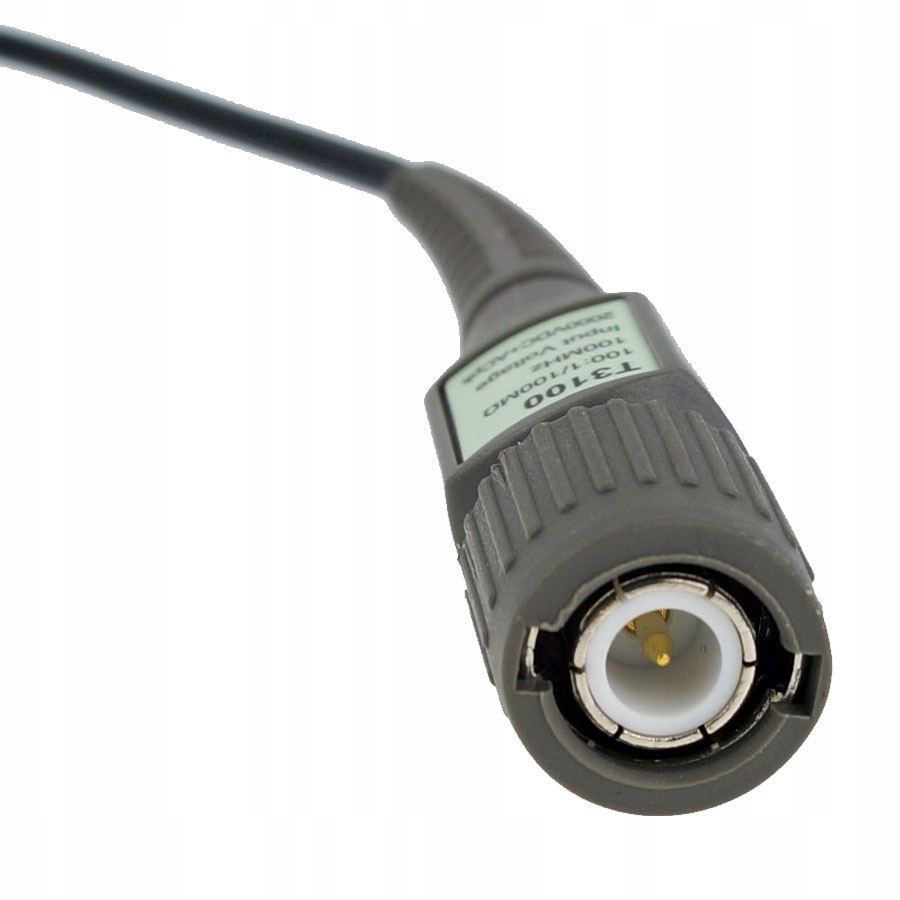

Осцилоскопічний зонд T3100 T3100 з роздільником напруги 100: 1 (100x) дозволяє вимірювати з максимальною напругою 2000vpp. Це пасивний зонд, в якому роздільник напруги має постійне значення 100: 1. Ширина зонду T3100 - 100 МГц. Зонд T3100 може працювати з цифровими та аналоговими осцилоскопами. На вході зонда є стандартна пробка BNC. Зонд закінчується вимірювальною наконечником голки, на якій можна додатково нанести пружинний кінчик з гачком. Масовий канал закінчений ізольованим крокодилом. Зонд оснащений тример для ємнісної компенсації.
