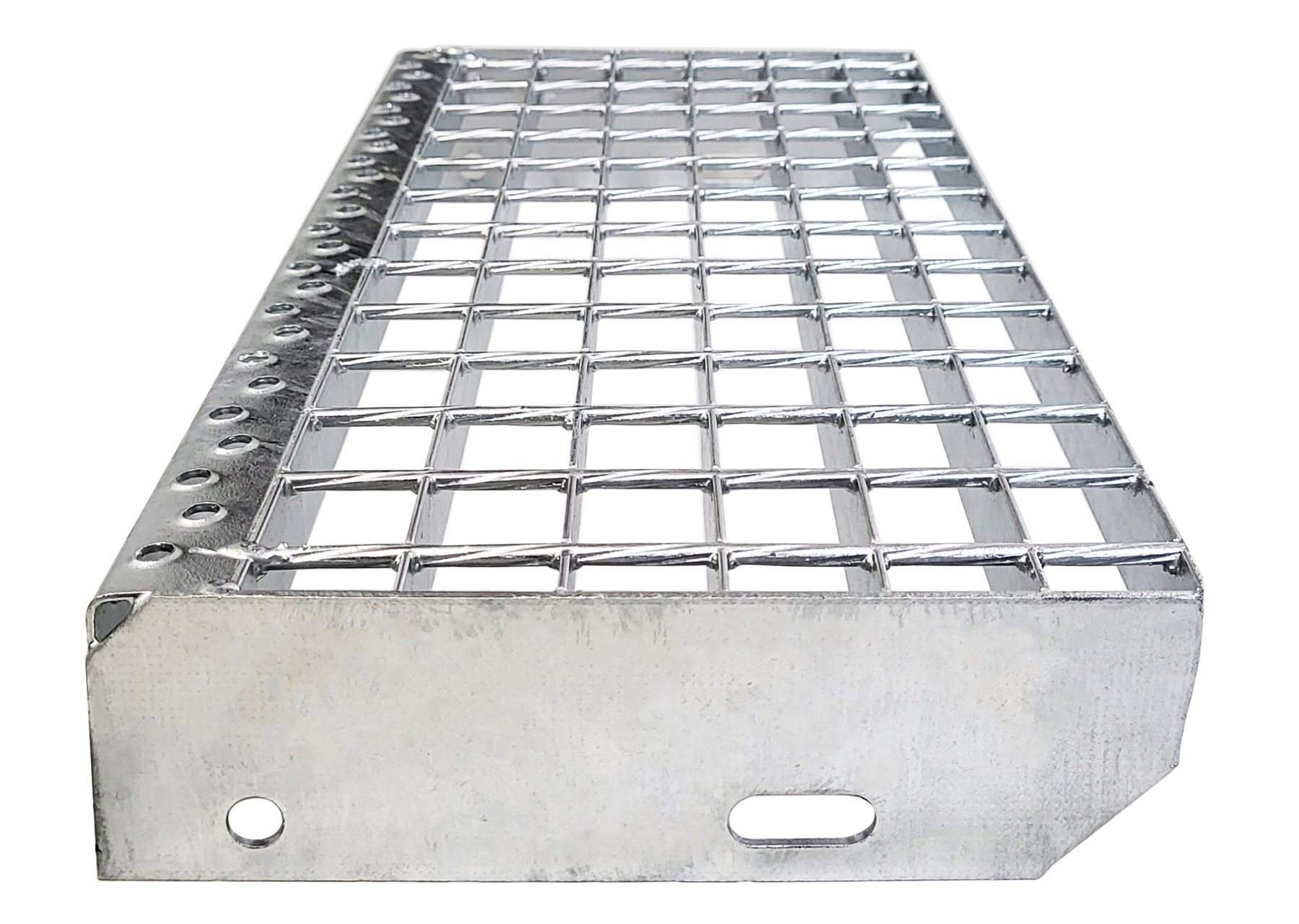

РЕШІТКА ЗВАРНА ЩАПІНКИ 800х240 34х38/30х2 ОЦИНКОВАНА

Параметри

• Довжина х ширина: 800x240 мм
• Несучий плоский брус (висота х товщина): 30x2 мм
• Поперечний брусок (рифлений, діаметр): 4,8 мм
• Вушко (довжина - між опорними плоскими стрижнями x ширина ): 34x38 мм
• Висота сходинки: 70 мм
• Вага сходинки: 4,6 кг< /li>
• Діаметр круглого отвору для кріплення: 13 мм
• Розмір довгастого отвору для кріплення (довжина x ширина): 20x13 мм
• Відстань між центрами монтажних отворів: 120 мм
• Матеріал і покриття: конструкційна сталь S235JR, оцинкована гарячим способом 50 мкм
• Вантажоздатність сходинки: сходинки адаптовані до руху пішоходів. Пропонована сходинка має вантажопідйомність приблизно 120 кг, що дорівнює допустимому навантаженню 1,2 кН.

Виготовлено відповідно до стандарту DIN 24537 та гаряче оцинковане відповідно до стандарту EN ISO 1461

Сходинки зварної решітки виготовляються зі сталевих плоских стержнів:

• несучі плоскі стержні - їх завдання полягає в передачі навантаження, а розміри плоских стержнів визначають несучу здатність (і вага) заданого кроку. Стандартний розмір несучої планки - 30х2 мм, а доступні розміри від 20х2 мм до 70х3 мм,
• поперечні планки - з'єднують несучі планки. Стандартний розмір 10x2 мм, інші доступні розміри 12x2 мм, 14x3 мм і 20x3 мм.

Поперечні стрижні з'єднуються з опорними плоскими стрижнями в процесі зварювання. В залежності від розміру сітки на квадратний метр припадає від 600 до 1000 зварних з'єднань, що забезпечує високу стійкість, стійкість до навантажень і вібрації. Зварна рама, монтажні пластини (так звані стрингери) і протиковзка стрічка гарантують стійкість з’єднань.

Сходинки зі зварних решіток доступні в наступних варіантах:

• стандартний (RH) - найбільш універсальний, з багатьма застосуваннями,
• зубчастий - проти ковзання, для використання в середовищах, де він піддається впливу води, льоду або масла. Ці решітки виготовлені з зубчастих (нарізаних) несучих плоских брусків, які підвищують адгезію. Примітка - товар тільки під замовлення.

Технічні розміри сходинкових монтажних пластин

У нашому асортименті ви можете знайти сходинки з іншими параметрами:

• Довжина сходинок: 600 мм, 700 мм, 800 мм, 900 мм, 1000 мм і 1200 мм
• Ширина сходинки: 240 мм, 270 мм, 305 мм
• Розміри опорної планки (висота х товщина): 30x2 мм і 30x3 мм
• Відстань між сітками: 34x38 мм
< /ul>
