ШЛІФУВАЛЬНА МАШИНА ДЛЯ ОТВОРОВ MW 250 x 500

Опис машини

Вальцеві шліфувальні машини відрізняються стабільною роботою і низьким рівнем шуму. Завдяки використанню в гідравлічній системі гвинтових насосів. Крім того, шпиндель шліфувальної головки забезпечує високу точність обертання та чудову жорсткість.

Технічні параметри

• Площа шліфування: Ø200 x 500 мм
• Діаметр для роликів з опорою: 5 – 60 мм
• Діаметр для валів без опори: 5 – 200 мм
• Діаметр для отворів: 25 – 100 мм< /li>
• Максимальна вага заготовки: 100 кг
• Максимальна довжина зовнішньої обробки: 500 мм
• Максимальна довжина внутрішньої обробки: 100 мм
• Висота осі: 135 мм
• Конус головки обробки: MK 4
• Конус задньої бабки: MK 4
• Мін. подача: 0,0025 мм
• Хід втулки задньої бабки: 30 мм
• Швидкість шпинделя головки: 25 – 380 об/хв / хв.
• Діаметр 3-кулачкового патрона: 165 мм
• Розміри шліфувального круга: Ø400 x 50 x Ø203 мм li>
• Макс. ширина шліфувального круга: 50 мм
• Окружна швидкість шліфувального круга: 35 м/с
• Макс. Швидкість обертання шліфувального круга: 1670 об/хв
• Максимальний поперечний хід: 205 мм
• Поперечний хід за один оберт: Грубий 2 мм, тонкий 0,5 мм
• Крок поперечного ходу: Грубий 0,01 мм, тонкий 0,0025 мм
• Компенсація зносу шліфувального круга за один оберт: Грубий 0,01 мм, тонкий 0,0025 мм
• Швидка подача: 50 мм
• Діапазон обертання головки шліфувального круга: +10º
• Діаметр шліфувального круга для отворів: макс. 30x25x10 мм, мін. 17x20x6 мм круг для шліфування отворів: 1000 об/хв / хв.

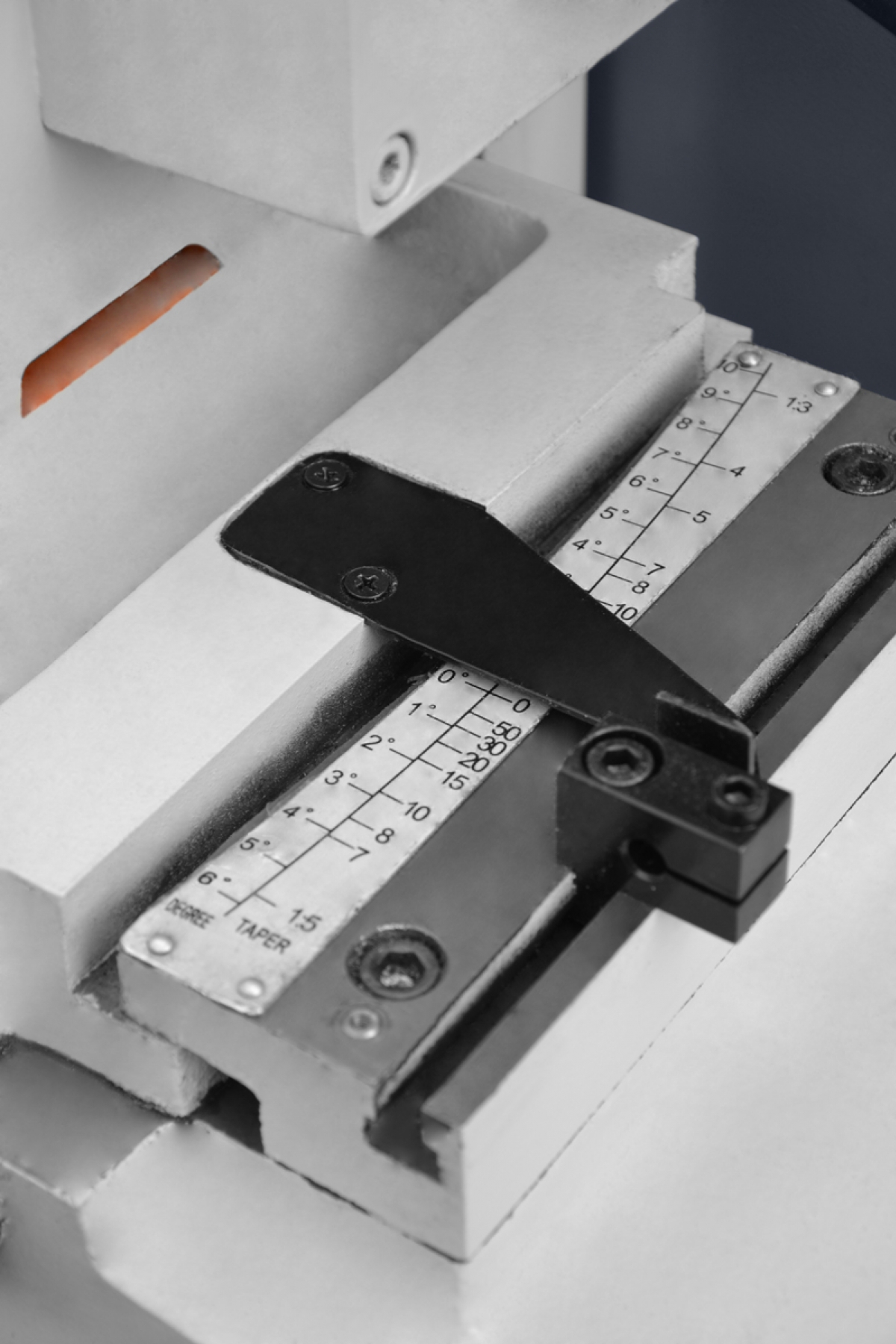

• Макс. діапазон обертання столу: Вправо - 3°, вліво - 9°, 8°
• Потужність насоса охолоджуючої рідини: 25 л/хв
• Роторний двигун шліфувального круга: 4 кВт - 1500 об/хв
• Мотор обертової головки: 1,1 кВт - 1500 об/хв.
• Двигун шліфувального круга: 1,1 кВт - 3000 об/хв
• Гідравлічний двигун живлення: 1,1 кВт - 1500 об/хв
• Насос охолоджуючої рідини: 0,125 кВт – 3000 об/хв
• Вага: 3000 кг
• Розміри машини: 2040x1800x1650 мм< /li>

Стандартне обладнання
