КОМПЛЕКТ: Камінна топка сталева ZIBI 12 ліва BS (зрощене скло без опори) + забір, потужність 4,5-14 кВт + аксесуари

В набір входить:

Вставка відповідає вимогам екодизайну.

Екодизайн — це вимога до виробників щодо виробництва вставок із низьким викидом пилу (з меншою кількістю смогу).

Вставка, яка відповідає вимогам екодизайну є безпечним вибором, оскільки вставки, які не відповідають вимогам, систематично вилучатимуться з обігу.

Параметри печі відповідають суворим німецьким стандартам BImSchV 2.

Вставка ідеальна для будинків з механічною вентиляцією (рекуперацією).

Камін оснащений акумуляційним матеріалом Termotec, який можна придбати у нас. А також стакан для даної моделі, основа для вкладиша, дефлектор і заводська фарба, заповнена аерозольний балончик. Ці аксесуари доступні на інших наших аукціонах.

Стандартно камін має:

• систему чистого скла
• сучасну ручку< /b >
• дефлектор
• регульовані ніжки
• щільно розташовані радіатори< /li>
• регульований повітрозабірник
• termotec

Сталева вставка з сучасною панорамною передньою частиною, завдяки якій вона здається ширшою, ніж вона є насправді.

Інформація про продукт:

• вставка з високоякісна сталь, яка забезпечує стійкість до високих температур
• відповідає критеріям ECO-DESIGN
• відповідає обмежувальним німецьким стандартам BImSchV 2, визначення максимального викиду CO
• діапазон потужності опалення від 4,5 до 14 кВт
• Ідеально підходить для приміщень до 110 м2
• висока ефективність 80%
• система чистого скла (повітряний канал) зменшує відкладення кіптяви< /li>
• вбудований дефлектор, який подовжує шлях вихлопних газів
• створений для рекуперації
• ефективного згоряння та підтримки температури довше завдяки обкладці камери згоряння Termotec
• безрешеткова вставка, до складу якої входить т.зв явище догоряння золи
• вбудований повітрозабірний патрубок fi 125 мм регулюється за допомогою нижнього повзунка
• рухливі ніжки , що полегшують вирівнювання вставки
• має термостійке скло, яке витримує температуру до 660°C

ТЕХНІЧНІ ДАНІ

• Тип палива: витримана деревина твердих порід (вологість ≤20%)
• Тип скління: кут
• Номінальна потужність (кВт): 11
• Діапазон потужності нагріву (кВт): 4,5 - 14
• Матеріал: сталь
• Тепловий ККД (%): 80
• Температура вихлопних газів ( oC ): 290
• Макс. довжина полін (см): 40
• Мінімальна необхідна активна площа випускних решіток (см2): ≥900
• Мінімальна необхідна активна площа вхідних решіток (см2): ≥700
• Дверцята отвір: лівий
• Вага (кг): 157
• Діаметр вихлопного отвору (мм): 180
• Ширина (см): 76,8
• Висота (см): 87,5
• Глибина (см): 44
• відповідає критеріям ECODESIGN: ТАК
• Призначено для рекуперації: ТАК
• Відповідність стандарту BImSchV 2: ТАК
• Клас енергоспоживання: A
• Коефіцієнт EEI: 105,4
• Викиди CO (при 13% O2) ≤ указано у %: 0,1
• Викиди пилку (пил) (мг/Нм3) : 38
• Повітрозабірник: ТАК
• Обшивка камери згоряння: ТАК
• Виробник: Grids

Переваги вставок серії ZIBI

РЕГУЛЮВАННЯ ВБОРУВАННЯ ПОВІТРЯ

Подача зовнішнього повітря регулюється за допомогою вбудованої заслінки, розташованої під дверцятами. Весь механізм працює всередині каміна, дуже тихо і без збоїв.

ПЕРФОРОВАНА РУЧКА

Дверцята вставки мають сучасну ручку. Його спеціальна перфорована структура забезпечує природне охолодження. Зручна ручка гарантує зручне відкривання каміна.

РЕГУЛЮВАННЯ НІЖОК

регульовані ніжки дозволяють вирівняти топку

СПАЛЮВАННЯ НА ЗОЛІ

Вставка не має колосника, паливо згорає в дрібний попіл, залишаючись мінімально. Отримана таким чином теплова енергія з деревини використовується максимально.

КАМЕРА ЗГОРЮВАННЯ

Ефективне спалювання та більш тривале збереження температури завдяки футерування камери згоряння TERMOTEC - a теплоакумулюючий матеріал, що підвищує температуру в камері.

CLEAN GLASS SYSTEM

Пристрій оснащено системою чистого скла - завдяки т.зв. в завісі потік повітря розподіляється рівномірно, змітає скло і мінімізує відкладення на ньому кіптяви. Це дозволяє тривалий час зберігати привабливий і чистий зовнішній вигляд скла.

СКЛО СТІЙКЕ ДО ВИСОКИХ ТЕМПЕРАТУР

Класична лицьова частина вставки оснащена термостійкою керамікою який може витримувати температуру до 660°C.

ЩІЛЬНО НАВКОЛ РАДІАТОРІВ

Максимальне використання тепла досягається завдяки щільному розміщенню радіаторів на стінках камінної топки.

ВБУДУВАНИЙ ДЕФЛЕКТОР

Згоряння часток палива завдяки дефлектору, який подовжує шлях вихлопних газів. Цей процес також підвищує ефективність спалювання та забезпечує краще використання енергії, таким чином мінімізуючи викиди шкідливих речовин в атмосферу.

ВІДКРИТТЯ ДВЕРЕЙ У КУТОВИХ ВСТАВКАХ ТИПУ BS

Вся L-подібна двері відкривається у версії лівої кутової вставки - ліворуч

МАКСИМАЛЬНЕ ВИКОРИСТАННЯ ЕНЕРГІЇ

Корпус і передня частина вставки стійкі до високих температур завдяки використаному матеріалу - високоякісна сталь.

Ефективне згоряння і більш тривале збереження температури завдяки футеруванні камери згоряння TERMOTEC - акумулюючим тепло матеріалом, що підвищує температуру в камері.

Допалювання часток палива завдяки дефлектору, який подовжує шлях вихлопних газів.

Вбудований повітрозабірник fi 125, який подає свіже повітря в піч ззовні будівлі, що сприяє кращому горінню.

Повітрозабірник регулюється за допомогою нижнього повзунка, який розташований під двері. Це дозволяє вручну дозувати повітря, необхідне для правильного процесу горіння.

Зменшення викидів шкідливого CO в атмосферу шляхом регулювання вторинної подачі повітря.

Максимальне використання тепла завдяки до щільно розміщених радіаторів.

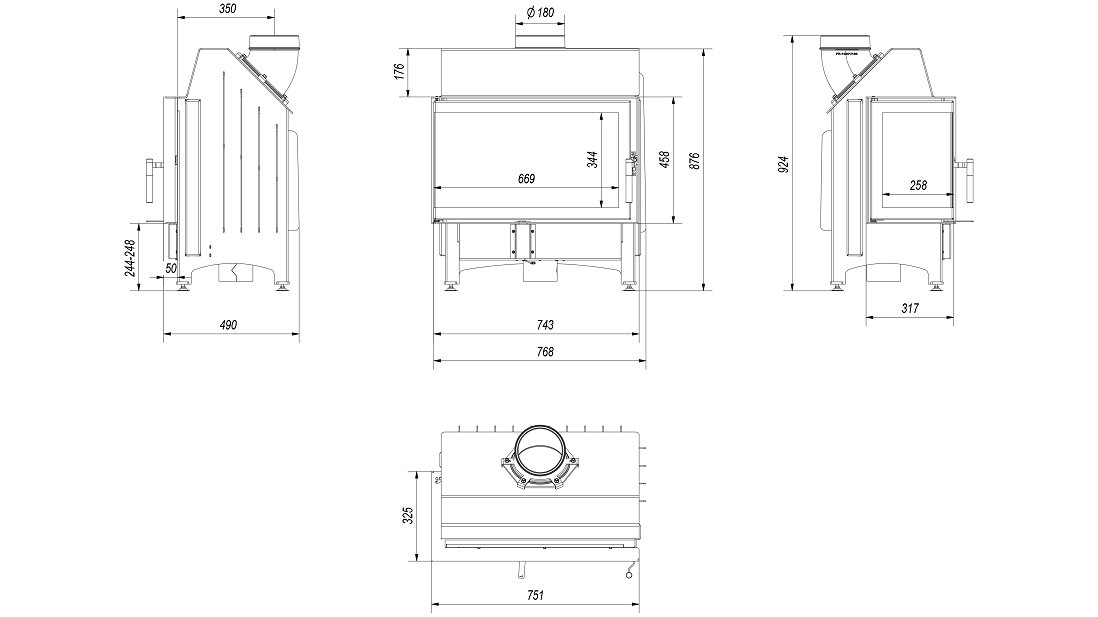

Вставте розміри

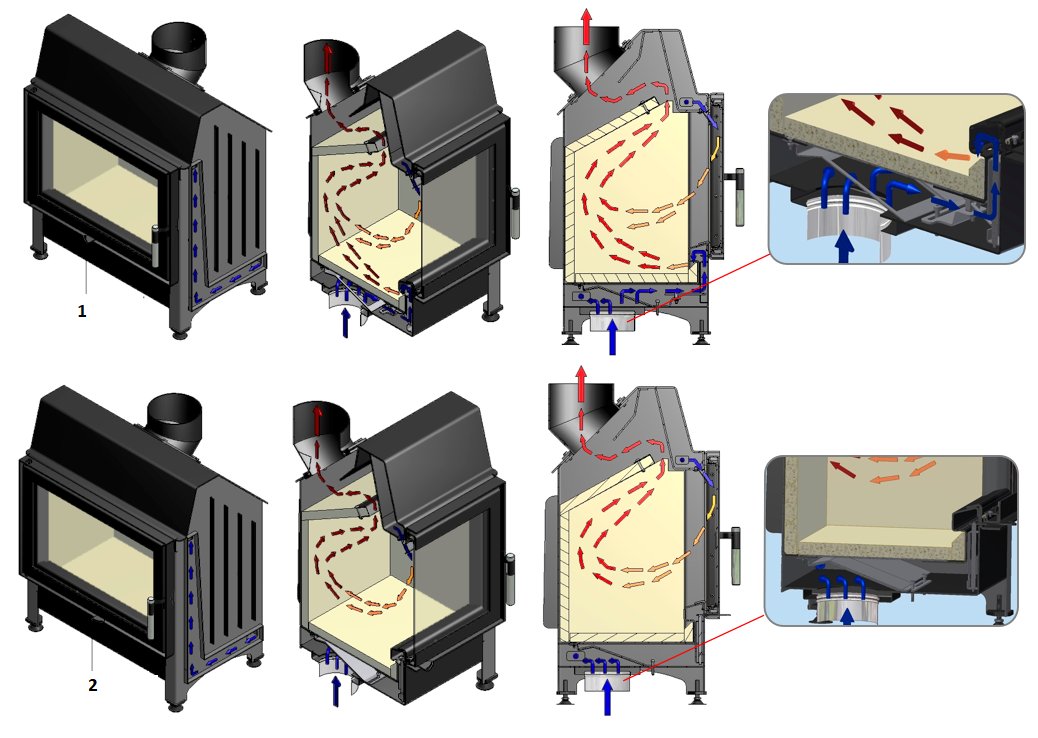

Схема циркуляції повітря у вставці

1. Регулювання повітря в печі: Відкрито

Під час усіх дій, пов’язаних із поводженням із вставкою, пам’ятайте, що елементи вставки можуть мати високу температуру, тому слід використовувати захисні рукавички.

Сучасна декоративна рамка для камінної топки ZIBI ліва BS

Технічні дані:

Вага (кг): 3,7

Матеріал: сталь

Тип корпусу: рама

Набір камінних решіток 45S luft, 3 шт., кутові, 800x400x90, чорний - 2 шт. TOP і 1 шт. BOTTOM SF

Інформація про продукт:

• Розміри решітки: 800x400x90 мм
• Глибина: ВЕРХ: 126,5 мм, ВНИЗ: 78,5 см
• Висота: 90 мм Центр решітки: 58 ​​мм
• b>
• фасад без видимих ​​стиків
• сітки пофарбовані високоякісними порошковими фарбами< /li>
• сучасна форма
• маскований повітрозабірник

Переваги люфтових решіток 45S

Камінна решітка є естетичним завершенням каналів, що розподіляють тепле повітря від каміна.

Він встановлюється в стіну або в димохід корпус каміна.

Решітка має сучасний і мінімалістичний вигляд, а її подовжена форма ідеально підходить для інтер'єрів в сучасному стилі.

Характерними особливостями моделі LUFT 45S є: замаскований повітрозабірник - зроблений під кутом 45 градусів і спереду без видимих ​​швів.

Під час встановлення решітки пам’ятайте про її правильне розташування.

Якщо ми встановлюємо його над каміном - вхід повітря повинен бути розташований знизу, якщо під топкою - вхідний отвір повинен бути вгорі.

Це дозволить зберегти відповідний конвективний потік нагрітого повітря.

Завдяки фарбуванню решітки порошковим способом її колір залишається міцним і стійким до високих температур, а сама решітка більш стійка до механічних пошкоджень.

Технічні дані (1 шт):

Висота (см): 9.00

Тип: luft

Характеристики решітки: відкритий кут

Активна площа верхньої решітки (см2): 537

Активна площа нижньої решітки (см2): 511

Виробник: Kratki

Розміри верхніх решіток

Розміри нижньої решітки

Як правильно розпалити вогонь у каміні?

Дрова є одним із найкращих видів палива для отримання тепла. Як відновлюване джерело енергії, ми гарантуємо його постійну доступність і незалежність від окремих виробників теплової енергії. Це паливо доступне навіть на місці. Це забезпечує індивідуальний і конкурентоспроможний метод опалення, в тому числі з точки зору ціни. Дрова, які використовуються як паливо для камінів, найчастіше виготовляються із залишків деревної маси. Його потужність залежить головним чином від вмісту в ньому води. Щойно зрізане дерево або дерево, що зберігалося неправильно, має високий вміст вологи. Волога збільшує вагу деревини і водночас знижує її теплову здатність. Тому найбільш рекомендованою та ефективною є деревина з вологістю нижче 20%.

Під час спалювання слід:

• використовувати лише натуральну деревину< /li>
• не використовуйте товсті шматки деревини
• не використовуйте мокрі або вологі дрова

ВИБІР ПАЛИВА

Рекомендоване паливо

Виробник рекомендує використовувати поліна листяних порід дерев, таких як: бук, граб, дуб, вільха, береза, ясен тощо з розмірами колод або колод: приблизно 30 см. завдовжки та приблизно від 30 до 50 см в окружності - вміст вологи в деревині, яка використовується для розпалювання пристрою, не повинна перевищувати 20%, що відповідає деревині, витриманій 2 роки після рубки, зберіганій під дахом.

Паливо не рекомендовано

Цього слід уникати, поки пристрій не буде спалювати полінами або колодами з вологістю вище 20%, оскільки це може призвести до недосягнення заявлених технічних параметрів – зниження тепла потужності.

Не рекомендується використовувати для нагрівання приладу поліна хвойних порід і насичених смолою дерев, які спричиняють інтенсивне утворення кіптяви, а також необхідність частіше очищати пристрій і димохід.

Заборонене паливо

У вставках не можна палити такі продукти: мінерали (наприклад, вугілля, тропічна деревина (наприклад, червоне дерево), хімічні продукти або рідкі речовини такі як: масло, спирт, бензин, нафталін, ламіновані дошки, просочені або спресовані шматки деревини, скріплені клеєм, сміття. Якщо дозволено інше паливо, інформація буде розміщена на табличці з технічними даними.

КОРПУС FIRENEW INSERT

Кожух повинен забезпечувати доступ повітря, необхідного для вентиляції та циркуляції повітря в корпусі. за допомогою камінних решіток, підібраних за потужністю топки (в нижній частині корпусу - під топкою) і вихідної решітки (у верхній частині корпусу - над топкою).

Вибір решіток

Вхідні та вихідні решітки: У нижній частині камінної топки повинні бути припливні отвори, через які повітря, необхідне для обігріву, надходить до корпусу - приплив повітря (нижні вентиляційні решітки). Для забезпечення належного відводу гарячого повітря від витяжки витяжні отвори повинні бути встановлені з вентиляційними решітками - повітровідводом (верхні вентиляційні решітки). Отвори оформляють гратами з площею поперечного перерізу в залежності від потужності топки від 40 до 60 см 2 на 1 кВт потужності топки.

Примітка: За рахунок до високої температури в кожусі гриль-вставка в карниз і система розподілу повітря в будинку повинні бути металевими. У камінну витяжку ми встановлюємо лише решітки без жалюзі.

РОЗПАЛЮВАННЯ КАМІНУ

Єдиним правильним і рекомендованим способом розпалювання камінів є т.зв. освітлення зверху.

ПОКРОКОВА ІНСТРУКЦІЯ

1. ПІДГОТОВКА МАТЕРІАЛІВ

- Кілька більших полін (розколотих; макс. вологість до 20%; діаметр приблизно 10-13 см) - Жменя маленьких полін для розпалювання (діаметром приблизно 2-5 см ; максимальна вологість до 20 %,)
