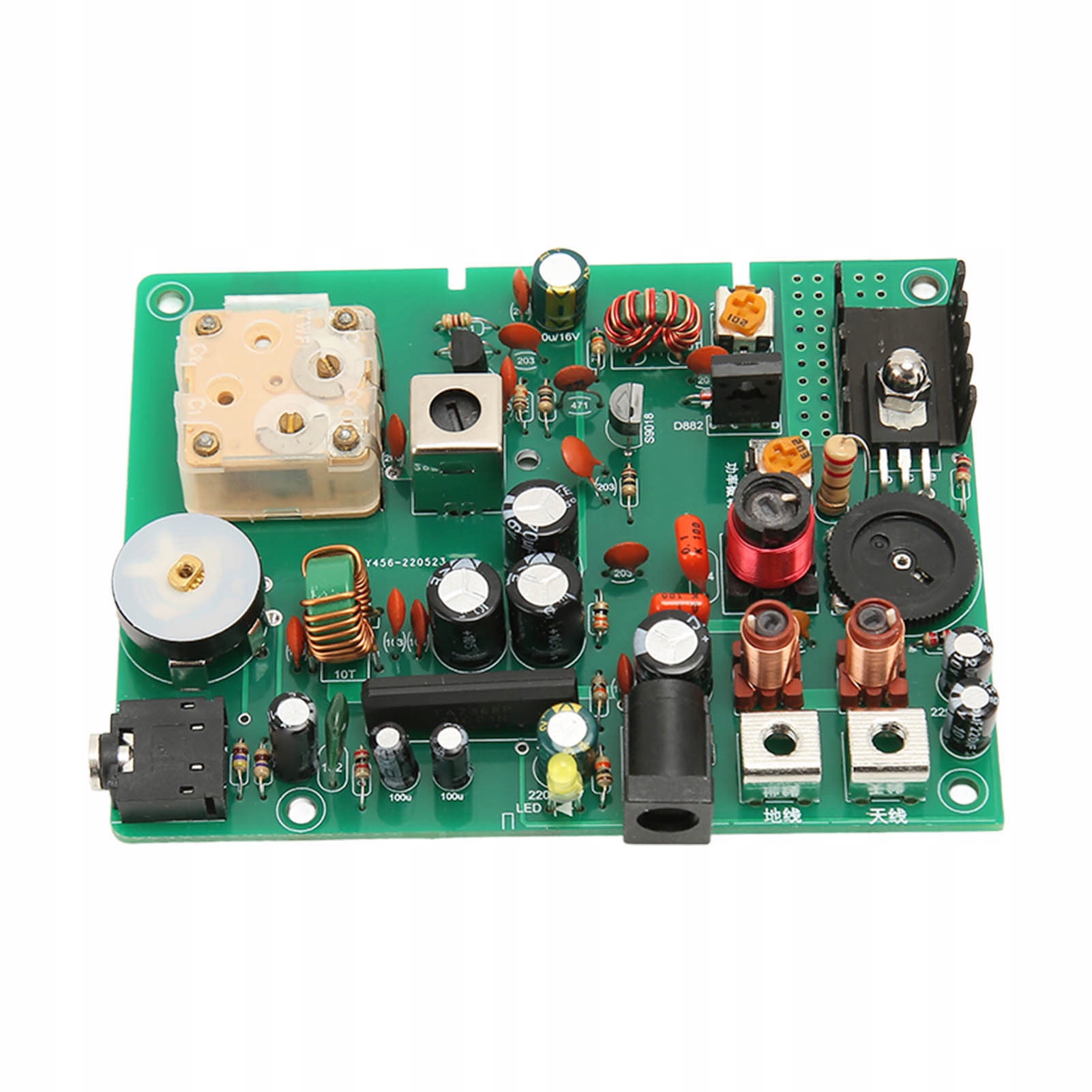

Середньохвильовий радіопередавач AM трансмітер
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 49
Покупая «Середньохвильовий радіопередавач AM трансмітер», вы можете быть уверены, что данное изделие из каталога «Остальные» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

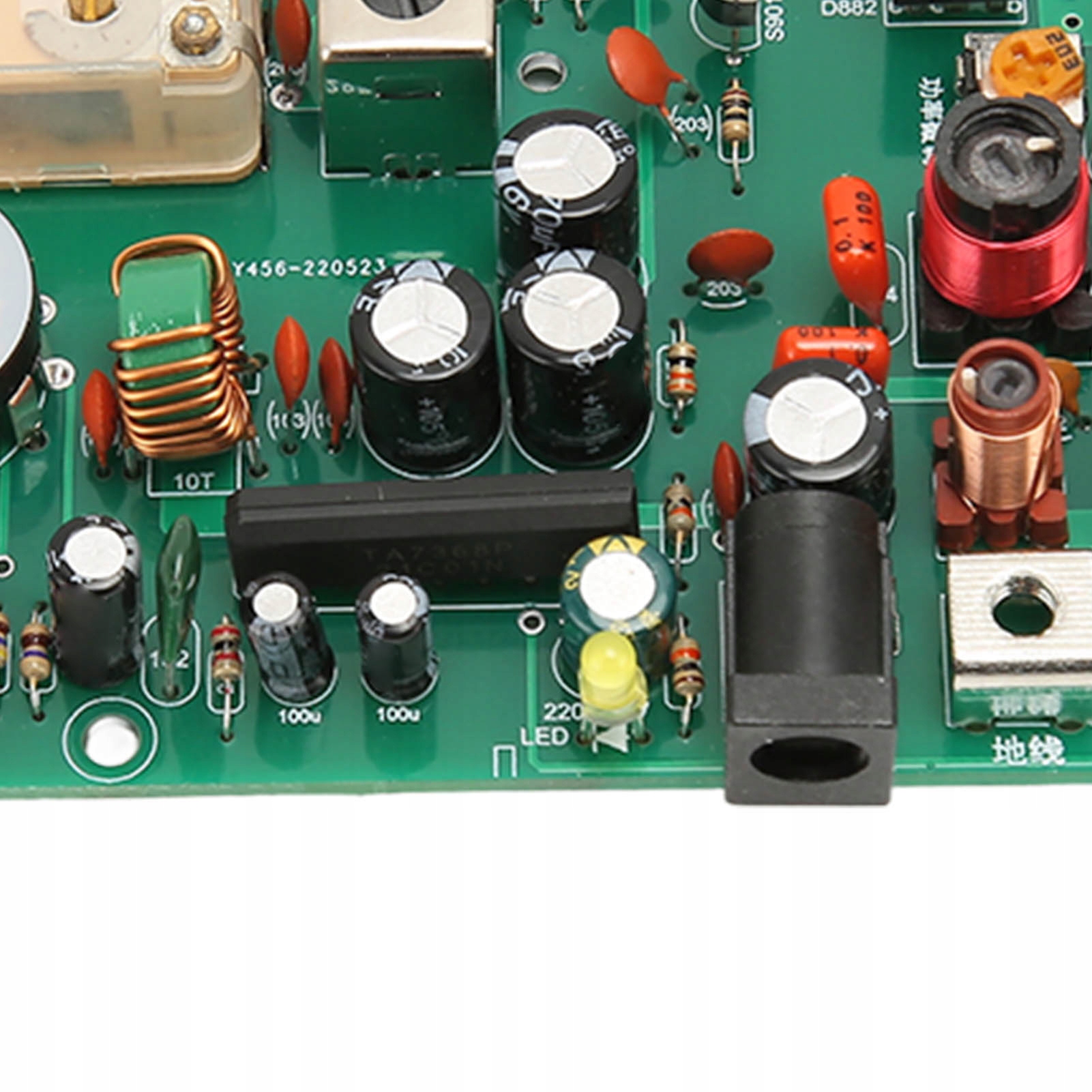

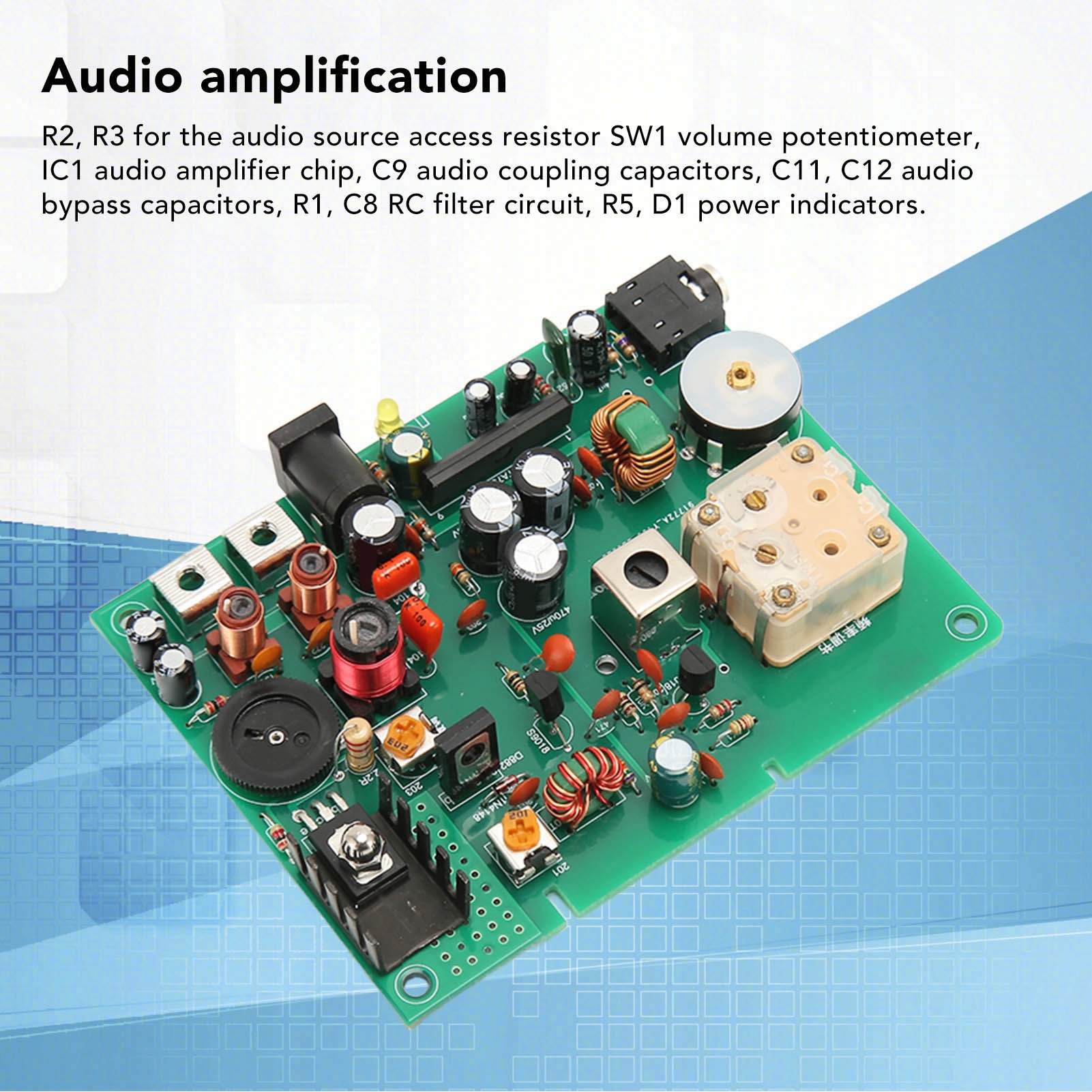

Функція:1. ПОСИЛЕННЯ ЗВУКУ: R2, R3 для резистора доступу до джерела звуку, потенціометр гучності SW1, схема підсилювача звуку IC1, конденсатори зв’язку звуку C9, конденсатори обхіду звуку C11, C12, схема RC-фільтра R1, C8, індикатори живлення R5, D1.
2. ДЖЕРЕЛО КОЛИВАНЬ: Q1 складається з коливального контуру трансформатора із загальною базою, що генерує високочастотні сигнали з однаковою амплітудою, і регулювання CV може бути встановлено на частоті 530-1600 кГц, R10, C19 для мереж позитивного зворотного зв'язку, C18 для високих частота обхідних конденсаторів для досягнення спільної бази та схеми, фільтрація джерела живлення C16 і обхід високої частоти, фільтрація джерела живлення C17; R7, R8, R9 для резистора зміщення.
3. ВИСОКОЧАСТОТНИЙ ПОСИЛЕННЯ: Q2 Q1 додатково посилює високочастотний амплітудний сигнал, C20 для ємності зв’язку, C21 для високочастотної ємності шунтування, R11, R12 для резистора зсуву, B2 для високочастотної широкосмугової індуктивності провідності. В2 вторинна високочастотна вихідна напруга.
4. ВИСОКОЧАСТОТНА МОДУЛЯЦІЯ: аудіоконденсатори C22, C23, налаштуйте SW3 для отримання відповідної звукової напруги, резистор негативного зворотного зв’язку R15, SW2, резистор зміщення R14, налаштуйте SW2 для покращення якості звуку.
5. МЕРЕЖЕВИЙ ФІЛЬТР: L2, L3, C26, C27 для низькочастотної мережі, відфільтровує високі гармоніки, щоб форма хвилі була близькою до синусоїдальної, відповідаючи антені.
. Середньохвильовий радіопередавач АМ-передавач
Специфікація: Тип елемента: Комплект радіопередавача середньої хвилі
Матеріал: друкована плата
Джерело живлення: 9V2A DC, інтерфейс 5.5, внутрішній позитивний і зовнішній негативний (потрібно надати власний джерело живлення)
Частота передачі: 530-1600 кГц (середньохвильовий радіодіапазон)
Потужність передачі ВЧ: 20-500 МВт регульована, регулюйте потужність у межах 5-10 метрів.
Антена: Ви можете використовувати домашній кабель розміром 1,5 або 2,5 квадратних міліметра довжиною 2-5 метрів (потрібно придбати самостійно)
Аудіовхід: 3,5 мм на обох кінцях, аксесуари для дисків включені
Джерело звуку: компакт-диск, настільний комп’ютер, мобільний телефон тощо.
Стосовно: для любителів радіо на середніх хвилях, для студентів, які вивчають генерацію бездротового сигналу, принципи модуляції звуку AM передавача.
. Середньохвильовий радіопередавач АМ-передавач
Список пакетів: 1 x передавач
1 x упаковка гвинтів
1 x посібник користувача
1 x звуковий кабель
