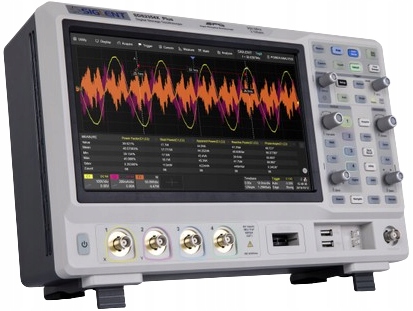

SDS2104X плюс цифровий осцилограф 4х100 МГц

Виробництво цифрового осцилоскопа Siglen SDS2104X Plus - це пристрій нової серії SDS2000X Plus. Пристрій має 4 незалежні канали з шириною смуги 100 МГц для кожного каналу. Частота відбору проб досягає 2GS/S та довжину запису пам'яті 200 м точок. Відмітною особливістю серед інших моделей є швидкість реєстрації до 120 000 Вт/с у звичайному режимі та до 500 000 Вт/с у послідовному режимі. Осцилоскоп також має можливість депарювати найпопулярніші автобуси, такі як: I2c, SPI, UART, CAN, LIN. Великий понад 10 -дюймовий дисплей із сучасною технологією для відображення серії суперфосфору (SPO), тобто у вільному перекладі осцилографа з супер -люмінором (цифровим). Інтуїтивна робота пристрою, який, крім великої кількості функцій, розташованих під однією кнопкою на панелі, має сенсорний кран, який дозволяє встановити та змінювати дисплей, що відображається.

Осцилоскоп Siglen SDS2104X плюс 2-канальний 100 МГц 2 GSA / с Це третє покоління осцилоскопів серії 2000 року. Через п’ять років після Сіглена представила дуже успішну SDS2000X. Siglen продовжує реалізовувати відгуки клієнтів і в даний час представляє серію SDS2000X Plus. Розроблений для враження, X Plus має стандартну стандартну конфігурацію та параметри, які роблять його потужним та гнучким інструментом для всіх завдань загального призначення в лабораторії.

Бод -графік

sds2000x плюс може керувати побудованим генератором пробігу або будь -яким незалежним пристроєм SIGLEN SDG для сканування амплітуди та фазової реакції на частотах пасивних або активних ланцюгів. Дані представлені у вигляді діаграми BODE. Це дозволяє замінити дорогі мережеві аналізатори в менш вимогливих додатках.

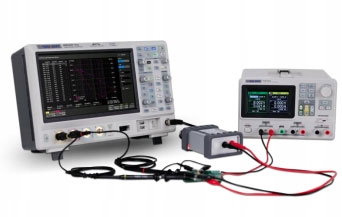

Аналіз потужності

Параметр аналізу потужності забезпечує повний набір вимірювань потужності та аналізів, тим самим покращуючи ефективність

вимірювання в імпульсних джерелах живлення та

Конструкції енергетичного обладнання

Відмінна експлуатація

дисплей з діагональною 10,1 дюйма та роздільною здатністю 1024x600.

CAPACITEIEVE -TON -екран, підтримує багатосторонні жести, сліди можна ефективно переміщувати або масштабувати пальцем дотиком.

Інтернет.

Експлуатація зовнішньої миші та клавіатури

Технічні дані:

• Виробник: Siglen
• Модель: SDS2104X Plus
• Кількість каналів: 4
• Ширина діапазону: 100 МГц
• Такторія
• Відображення з резолюцією 1024 X 600 Pixels
• Резолюція 1024 X 600 Pixels
• РЕЗІЛЬТАТАТАТАТАТАТАТАТАТАТАЛЬНА: up to 120,000 WFM/S (normal mode)

  ► up to 500,000 WFM/s (sequential mode)

• Розв’язання та декодування серійного автобуса: i2c, spi, uart, can, lin (standald) (Необов’язково*), I2S (необов’язково*), MIL-STD-1553B (необов’язково*)
• Дисплей: LCD TFT Super Phosphor 10.1 "
• Capacier Touch
• Роздільна здатність екрана: 1024 X 600 пікселів

• The latest generation of SPO
• technology supports the 256-degree gradation of intensity and color display modes
• 10 types of keyboard shortcuts
• Division mode of segments (sequence), divides the maximum record length of the record into many segments (up to 90,000), in accordance with the terms of liberation specified by the user The small segment of the dead time Щоб зареєструвати подію
• Кваліфікацію.
• Історія реєстрації курсу (історія), максимальна зареєстрована довжина пробігу становить 90 000 кадрів.
• Низький рівень фонового шуму з шкалами напруги від 0,5 мВ/Div до 10 В/Дів
• Автоматичне вимірювання 50 параметрів, статистика служби на основі гістограми, вимірювання цілей, опорне вимірювання
• Математичні функції (2 МПТ fft, додавання, підтак Voltmeter
• Тест, графік Bode, аналіз потужності
• USB-інтерфейс (HIST), USB (USBTMC), LAN (VX_-11, TELNET, гніздування гнізда)
• Pass/fail

• Зовнішнє гніздо (тригер)
• Можливість керувати осцилоскопом за допомогою веб-браузера з спеціалізованого додатку
• Служба віддалених команд SCPI
• Кількість графіків вертикально: 8
• Регулювання чутливості: 0,5 м. 10-40 ° C
• Робоча вологість: 85% RH
• Постачання живлення: 100-240V змінного струму 50/60 Гц
• Розміри: 370 x 144 x 231 мм
• 4 кг оплати)
• Максимум
• Роздільна здатність частоти: 1UHZ
• Створений пробіг: синус, прямокутник, трапеція, імпульс, округ Колумбія, шум, 45 довільне курс
• Генератор довільно

Набір включає:

• SDS2104X плюс цифровий осцилограф
• Sonda 200 МГц PP215 X4 PC.
• Гарантійна картка
• Шнур живлення
• USB -кабель
