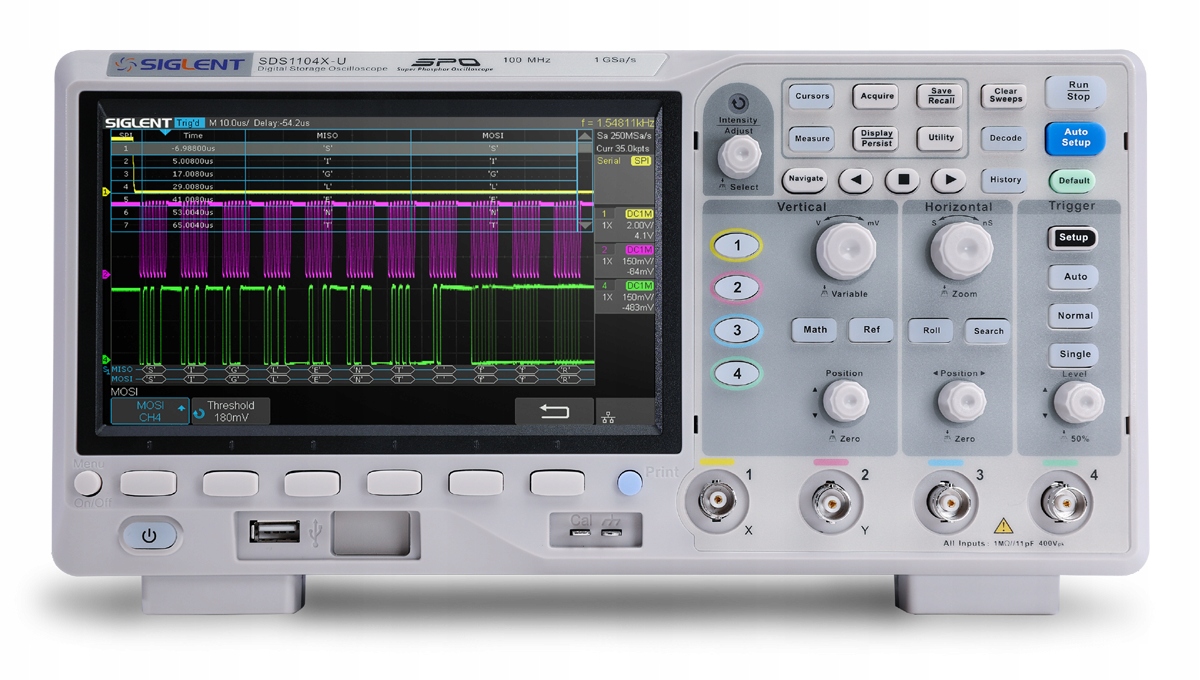

Цифровий осцилограф 4-канальний 100MHz, 1GSa/s, 400000wfms/s

SDS1104X-U

від SIGLENT

(4 канали, вибірка 1GSa/s, буфер пам’яті 14Mpts, екран 7" 800x640px)

Вступ

Осцилографи серії Siglenta SDS1000X-U з технологією SPO (осцилографи з суперфосфором) доступні в одному діапазоні 100 МГц. Вони мають максимальну частоту дискретизації 1 GS/S і максимальну довжину запису 14 Mpts. Для зручності використання функції, які найчастіше використовуються, зручно доступні з передньої панелі. Серія SDS100X-U використовує технологію SPO останнього покоління, яка забезпечує відмінну точність сигналу та продуктивність. Прилади оснащено інноваційною високочутливою цифровою системою запуску з низьким рівнем тремтіння зі швидкістю захоплення 400 000 кадрів/секунду (послідовний режим).

Серія SDS1000X-U використовує функцію градації яскравості з 256 рівнів або різних колірних температур, ці функції відсутні в інших моделях подібного класу.

Останні осцилографи Siglenta пропонують розширену підтримку режимів запуску, включаючи запуск послідовної шини. Декодування послідовної шини для типів IIC, SPI, UART, CAN, LIN.

Моделі X-U також мають історію запису форми сигналу та послідовний запуск, що забезпечує розширений запис і аналіз сигналу.

Ще одна додаткова функція. Потужною функцією є нова математична функція ШПФ із 128 тис. точок, яка дає SDS1000X-U дуже високу частотну роздільну здатність під час спостереження за спектром сигналу. Новий цифровий дизайн також включає математичний співпроцесор, який забезпечує швидкі та точні вимірювання без уповільнення збору даних і відгуку передньої панелі. Серія SDS1000X-U також підтримує пошук і навігацію.

Можливості та продуктивність нових інструментів Siglent SDS1000X-U неможливо порівняти з іншими інструментами цього цінового класу.

Особливості

SDS1104X-U: 4 канали 100 МГц

• Технологія SPO останнього покоління

  Швидкість захоплення форми сигналу до 100 000 wfm/s (звичайний режим) і 400 000 wfm/s (послідовний режим)

  Підтримує 256-крокову градацію яскравості або температури кольору сигналу

  Буферний запис довжина пам’яті до 14 Мпікс. Шаблон< /li>

• Запуск і декодування (стандарт) сигналів послідовної шини, підтримує протоколи: IIC, SPI, UART, RS232, CAN, LIN
• Запуск відеосигналу, підтримує HDTV
• 10 типів функціональних кнопок, підтримує: автоматичне налаштування, за замовчуванням, курсори, вимірювання, прокручування, історію, відображення/зберігання, чітке розгортання, масштабування та друк
• Режим сегментованого збору даних (послідовний), розділяє максимальна довжина запису на багато сегментів (до 80 000), відповідно до стану тригерної системи, встановленої користувачем, з дуже маленькою мертвою зоною, щоб мати змогу захоплювати випадки, що спорадично виникають.
• Функція історії запис сигналу, максимальна довжина записаного сигналу становить 80 000 кадрів< /li>
• Функція автоматичного вимірювання 38 параметрів, а також статистичні вимірювання, масштабування, математичні функції тощо.
• 128 kpts FFT
• Математичні функції (ШПФ, підсумовування, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
• кнопку modePreset можна налаштувати відповідно до налаштувань користувача або «заводських умов»
• Режим безпечного стирання. li>Багато типів інтерфейсів: USB-хост, USB-пристрій (USB -TMC), LAN, Pass/Fail, Trigger Out
• Підтримує команди дистанційного керування SCPI
• VXI 11+SCPI, Telnet (Порт 5024) +SCPI та сокет (Порт 5025) +SCPI, програмований через локальну мережу
• Підтримує багатомовний дисплей і вбудовану онлайн-довідку

Буфер пам'яті

Довжина запису до 14 Мпікс.

Використовуючи технологію апаратного масштабування та максимальну довжину запису до 14 Мпікс oversample для захоплення зразків протягом тривалого періоду з вищою роздільною здатністю та використання функції масштабування для перегляду більшої кількості деталей у кожному сигналі.

Швидкість захоплення води до 400 000 wfm/s

Завдяки швидкості захоплення форми сигналу до 400 000 wfm/s (послідовний режим) осцилограф може легко фіксувати незвичайні або малоймовірні події.

256-рівнева градація яскравості

Технологія дисплея SPO забезпечує високу частоту оновлення. У результаті змінна інтенсивність хвилі стає яскравішою для випадків, які трапляються частіше, і тьмянішою для випадків, які трапляються рідше.

Зміна колірної температури

Колірна температура, що відображається, подібна до функції градації яскравості хвилі, але форма хвилі представлена ​​різними кольорами (температура кольору) в обмін на зміну інтенсивності одного кольору. Червоні кольори позначають частіші випадки, тоді як синій використовується для позначення найменш частих випадків.

Функція декодування послідовної шини (стандартна)

SDS1000X-U відображає декодування через список подій.

Інформацію про протокол шини можна швидко та інтуїтивно відобразити у формі таблиці.

Режим історії хвиль

Повторіть нещодавно запущені випадки за допомогою функції історії. Сегментована пам’ять зберігає тригерні події у формі кількох (до 80 000) сегментів пам’яті, кожен сегмент зберігає тригерні сигнали з міткою часу для кожного кадру.

Справжнє вимірювання до 14 мільйонів точок

У будь-яку часову базу SDS1000X-U може вимірювати, використовуючи всі 14 мільйонів точок вибірки. Це забезпечує точність вимірювання, тоді як математичний співпроцесор скорочує час вимірювання та підвищує простоту використання.

Вимірювання зі стробуванням і збільшенням

Завдяки вимірюванню зі стробуванням і збільшенням, користувач може вказати довільний інтервал аналізу даних і запустити статистику. Це допомагає уникнути помилок вимірювань, які можуть бути спричинені недійсними або нерелевантними даними, значно підвищуючи надійність і гнучкість вимірювань.

128 тис. точок ШПФ

Новий співпроцесор math дає змогу аналізувати FFT вхідних сигналів, використовуючи до 128 тисяч вибірок на хвилю. Це забезпечує високу частотну роздільну здатність із високою частотою оновлення. Функція ШПФ також підтримує різноманітні віконні функції, таким чином адаптуючись до широкого діапазону вимірювань.

Високошвидкісна апаратна функція PASS/FAIL

SDS1000X - U використовує апаратну функцію Pass/Fail, приймаючи до 40 000 рішень Pass/Fail кожну секунду. Легко генерує тестові шаблони, що визначаються користувачем, надаючи порівняльну маску сигналу, що робить його придатним для довгострокового моніторингу сигналу або автоматизованого тестування виробничої лінії.

Кнопки функцій, які можна визначити

Поточні параметри осцилографа можна зберегти під кнопкою за замовчуванням.

Пошук і навігація

SDS1000X-U може шукати випадки, визначені користувачем, у коробка. Він також може переміщатися за часом (позиція затримки) і історичними кадрами.

Аксесуари в комплекті

• Щоби осцилографа, затухання 1X/10X, 1M/10M, 300В/600В, 4 шт.
• Кабель живлення мережа
• Сертифікат калібрування виробника
• Програмне забезпечення EasyScopeX - можна завантажити з веб-сайту виробника
• Посібник користувача польською мовою
• Кабель USB
