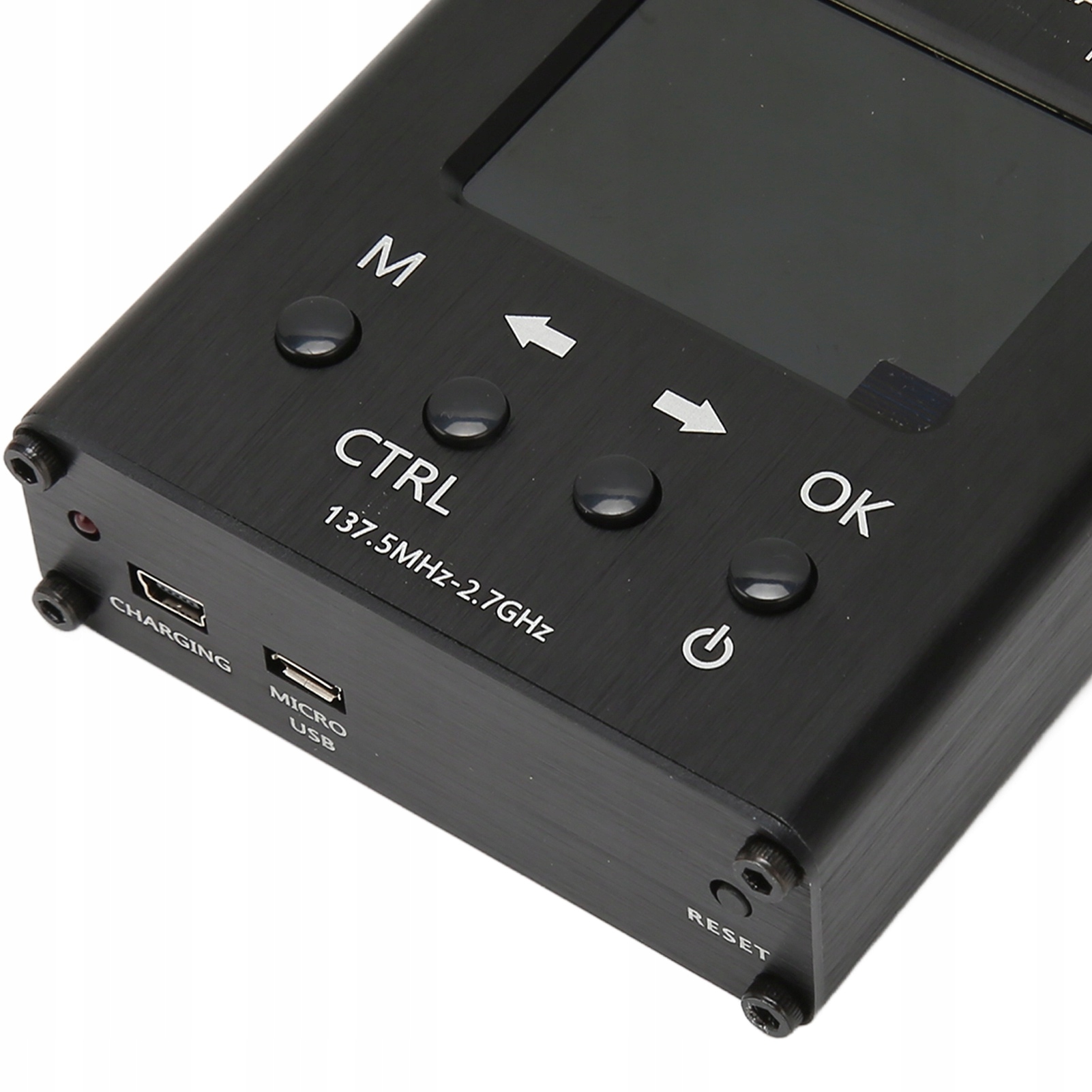

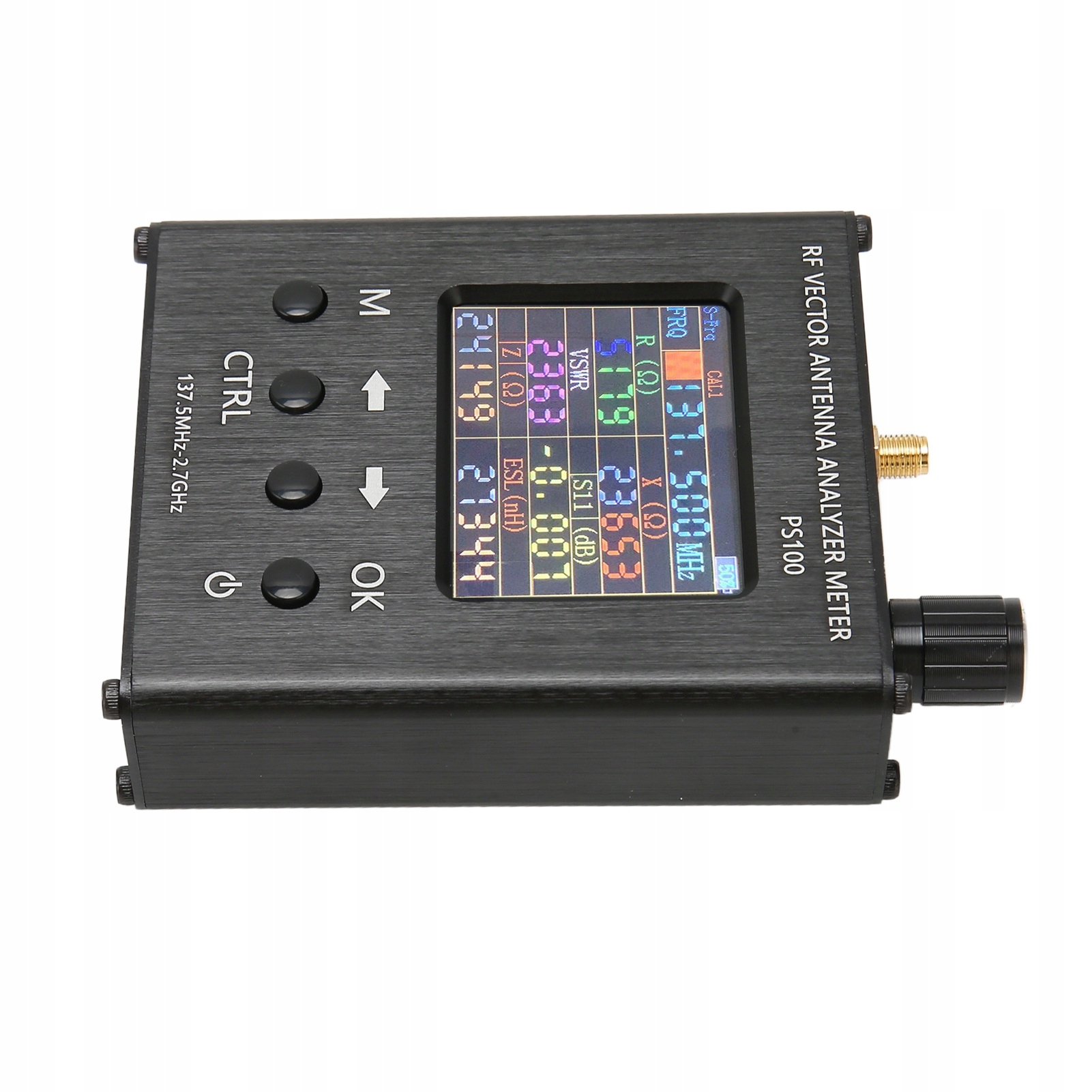

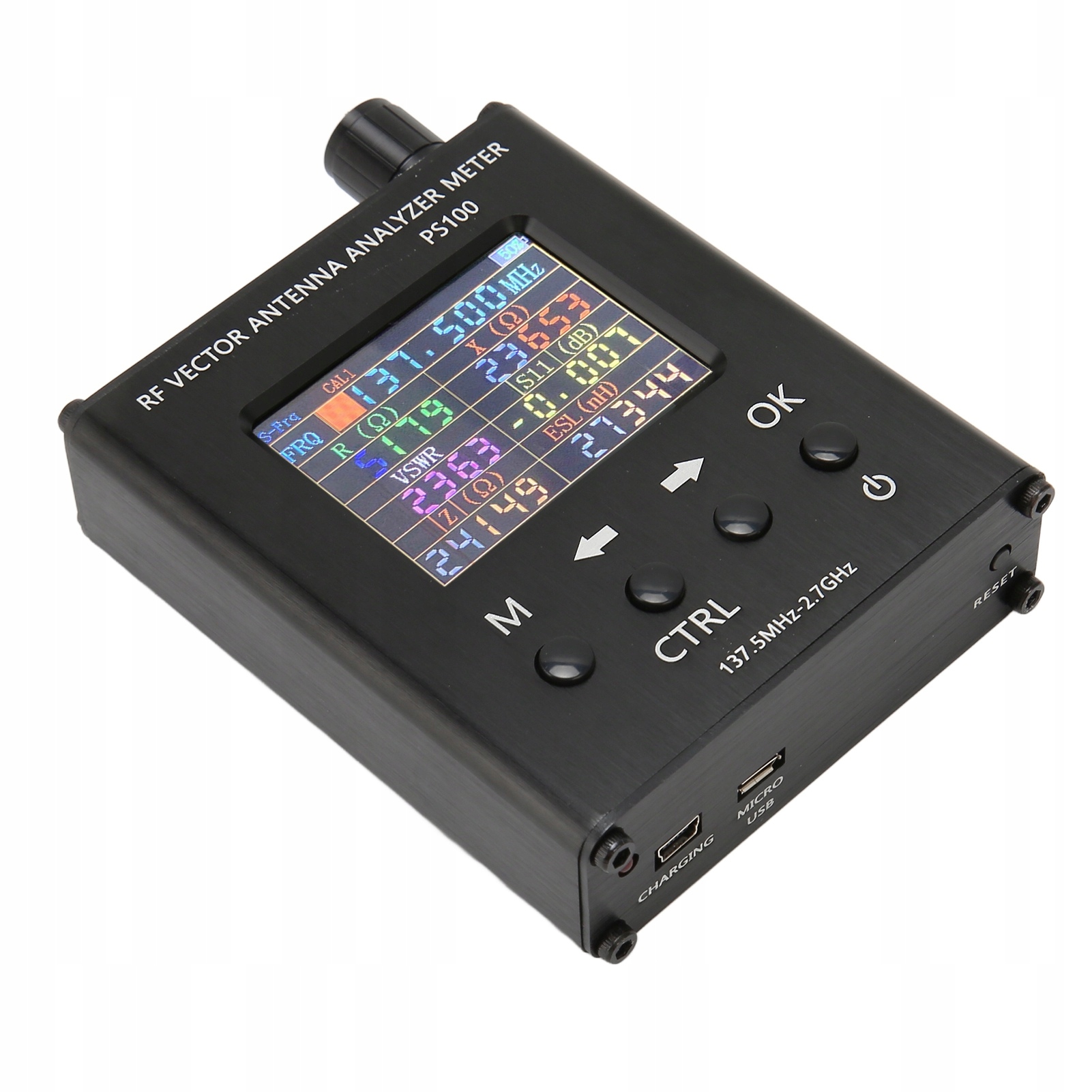

Ручний аналізатор УФ-антени 137,5 МГц–2,7 ГГц

Функція:

1. ЧОТИРИ ІНТЕРФЕЙСИ: аналізатор антени має чотири інтерфейси для вимірювання в одній точці, сканування, інформації про систему, калібрування та вирівнювання.

2. АВТОМАТИЧНЕ ЗБЕРЕЖЕННЯ ВИМКНЕННЯ ЖИВЛЕННЯ: Автоматично зберігає параметри налаштування після вимкнення живлення, немає потреби в ручному втручанні, після ввімкнення живлення налаштування інтерфейсу точно такі ж, як і до вимкнення.

3. ДЛЯ СЕРІЇ N1201SA: серія PS100 — це ручний прилад для вимірювання та аналізу векторного РЧ-імпедансу. для серії N1201SA розділено на три підмоделі: для N1201SA, для N1201SAC, для N1201SA+.

4. ЗАСТОСУВАННЯ: УФ РЧ векторний аналізатор можна використовувати для перевірки опору антен, радіочастотного обладнання. Якщо для вимірювання радіочастотного опору потрібне калібрування, калібрування потрібно придбати окремо.

5. ЛЕГКИЙ У ЕКСПЛУАТАЦІЇ: тестер аналізатора антени простий у використанні, простий у управлінні, вбудований літій-іонний акумулятор великої ємності, підходить для використання в приміщенні та на вулиці.

Специфікація:

• Тип елемента: аналізатор антени
• Матеріал: алюмінієвий сплав
• Робоча частота: 137,5 МГц–2700 МГц
• li>
• Крокова частота: 1 кГц
• Дисплей: 2,4 дюйма TFT, роздільна здатність 320 x 240 (QVGA)
• Енергоспоживання Струм зарядки: 400 мА
• Інтерфейс заряджання: USB
• Автоматичне вимкнення: можна встановити на 5-60 хвилин
• Параметри вимірювання: імпеданс, реактивний опір, SWR і S11
• Роз’єм: SMA K
• Помилка (вимірювання в одній точці).
• Імпеданс: I Lt, значення імпедансу x 5% ± 0,1 Ω (ZVSWR: S11: 0,1 дБ/5 градусів ( 0 дБ до -10 дБ)
• Для (дБ на крок): 1 дБ на 10 кроків (від -10 дБ до -20 дБ), 5 дБ на 20 кроків (від -20 дБ до -40 дБ)
• Спрямованість: Точки сканування: 280
• Рівень виходу: -18 дБм
• Робоча температура: 0 ℃ -40 ℃
• Атмосферний тиск : 860 гПа-1060 гПа
• Вбудований літій-полімерний акумулятор: 2000 мАг

Як використовувати:

• Запуск і завершення роботи.
• Натисніть і утримуйте клавішу CTRL, щоб натиснути кнопку ввімкнення та вимкнення.
• У увімкнений стан. Натисніть і утримуйте (2S або більше) кнопку перемикача, коли її відпустити, прилад вимкнеться
• У ввімкненому стані натисніть і утримуйте кнопку перемикача (2S або більше). Після відпускання інструмент вимкнеться.
• Рекомендовано використовувати його.
• Щоб забезпечити точність вимірювань і калібрування, прогрійте прилад принаймні 15 хвилин.
• >
• Намагайтеся використовувати високоякісні радіочастотні кабелі та з’єднувачі.
• Після калібрування кабель позначається як такий, що він може не потребувати калібрування, і негайно використовується.
• Кабель процес тестування впливає на точність вимірювання, тому рекомендується не вибирати надто довгий кабель для тестування, якщо це можливо.
• Перед вимірюванням і калібруванням переконайтеся, що бездротовий сигнал у вас потужний. щоб уникнути неточних вимірювань, які спричиняють перешкоди.
• Якщо вимірювання імпедансу саме по собі незрозуміле, ви можете звернутися до інструкцій та посібника для векторного аналізатора мережі. Цей інструмент еквівалентний однопортовому векторному аналізу мережі.

Список пакетів:

• 1 x аналізатор антени 1 x посібник користувача
• 1 x зарядний кабель
