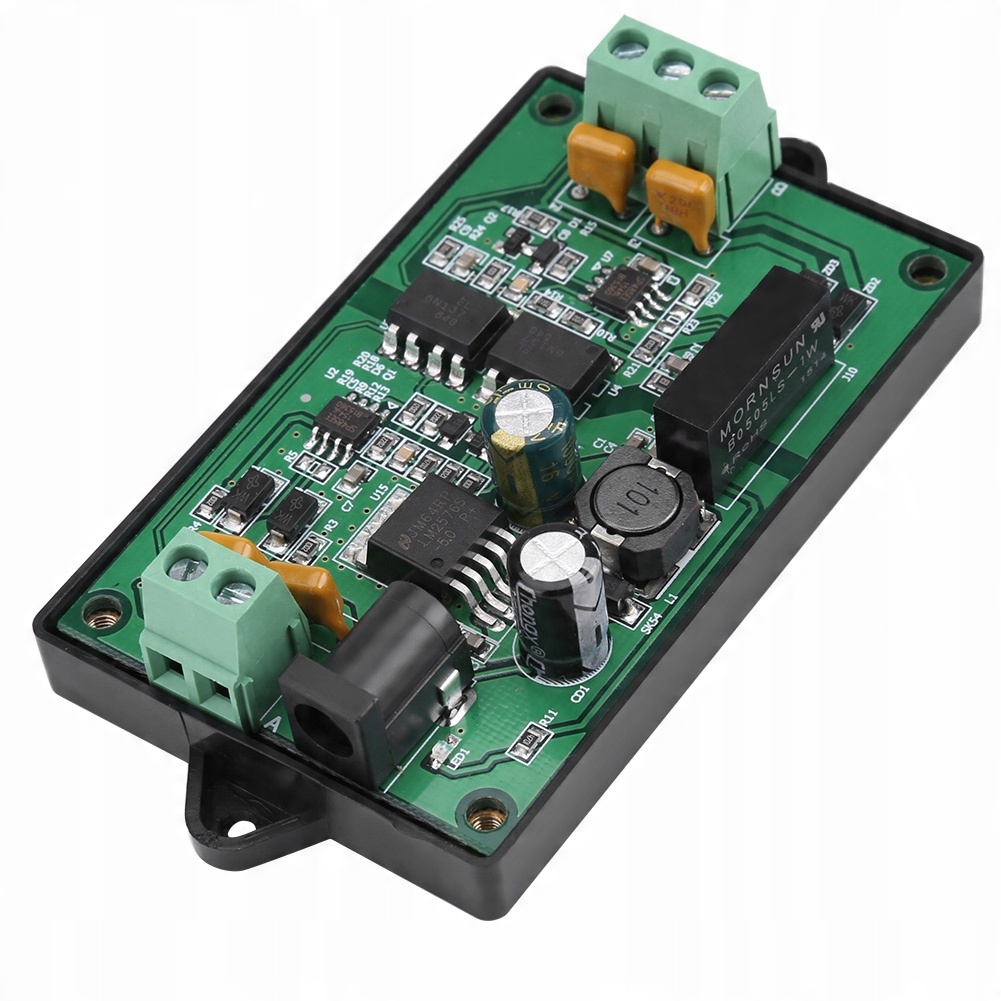

RS-485 Ізольований підсилювач повторення

Опис:

Це ізольований RS485E Repeater є своєрідним високопродуктивним індустріальним підсилювачем сигналу RS485. Він може автоматичний напрямок потоку даних та швидкість передачі зв'язку, не вимагаючи сигналів анаконтролу або рук, і забезпечити банерну даних. ПОСЛІДЖЕННЯ ЕЛЕКТУВАННЯ ТА СИГНАЛЬНОГО ЗВ'ЯЗКУ РЕЗПЕЧНО ІСОЛЕНТУВАННЯ, З ПОТРІБНИЦТВОМ ЗАПИТАННЯ І СТАТИЧНОГО ВІДПОВІДАЛЬНОГО. Він має передачу на великі відстані, висока швидкість, стабільна продуктивність Андрела. Країни, що використовуються для відвідувальної машини, зарядки карт IC, контроль автоматизації, система управління доступом, парковка, їдальня, система платних доріг.

Особливості:

Промислова конструкція, зв'язок Iscompletety ізольована, стабільна та надійна продуктивність, швидкість передачі становить до 500 кбіт/с.

Вбудована високоякісна постійна ізоляція постійного струму/постійного струму модуля Електрична ізоляція між портами.

Підтримуйте багатомашинну комунікацію, Canconnect до 128 вузлів, а відстань передачі-до 1200 метрів.

Технологія автоматичного управління потоком даних, автоматично відрізняє та керує напрямком передачі даних.

Множинні захисні заходи: позитивний танегативний захист від ОСД 15 кВ; Захист подвійних каналів 600 Вт; 2,5 квкомунікаційна ізоляція.

Широкий діапазон живлення від 9 В до 36 В постійного струму та підтримка захисту від зворотного полярності.

Рекомендоване значення (типове)

Обмеження

Робоча напруга

9V ~ 36V DC

9V ~ 36V DC

rathed Power

0,36W (9V Температура робочої температури

0,5w

-40 ℃ 80 ℃

128 вузла

відстані зв'язку

0 ~ 1200 метрів

1200 метрів

500 кбіт/с, запропоновано використовувати обладнання RS485E недооцінене значення для довгострокової стабільної роботи. Обладнання не пошкодить, коли працює під обмеженою вартістю, але може призвести до зниження продуктивності. Не перевищує обмежувальне значення, то це може пошкодити обладнання.

ПРИМІТКА ПРИМІТКА:

1. 485 Пару зв'язку повинні бути парою. Краще мати багаторічну ланцюг для запасних, а загальна тривалість не більше 1200 метрів.

2. Дроти повинні бути якомога швидше від дротів високої напруги, щоб не паралельно шнур живлення і не може бути згортається разом.

3. 485 Шина повинна бути вручну-рукотворною конструкцією, і не повинна бути зірковим з'єднанням та з'єднанням вилки.

4. 485 Подач повинен використовуватися, коли є більше 30 контролерів або дроту довше 500 метрів.

5. обладнання для живлення змінного струму та корпус повинні добре заземлити.

6. Підключіть GND з усіх 485 пристроїв з кабелем.

7. Підключіть резистор клеми 120 Ом у паралельто 485+ (a) та 485- (b) останнього 485 пристрою.

RS-485 шини-дріт повинен бути двоядерним мідним дротом DiaRyt від 0,5 до 0,75 квадратних мілітерів, імпеданс38 до 88 Ом / км, місткість від 30 до 50 нанофараду / км, скручування,-це 20 мм відстані не є більш ніж 500 метрів, що може бути належним чином)

Межа шини:

складається з двох або більше пристроїв з 128 -дисками, у випадку без ретранслятора довжина шини не більше 1200 метрів. Системна шина не повинна гілкою, і якщо гілка неминуча, необхідно виконувати вимоги:

1. Довжина гілки не більше 10 метрів; Сума довжини автобуса не більше 800 метрів; Загальна кількість обладнання на гілці не більше 50.

2. Усі дроти сигналу зв'язку повинні бути далеко, як це можливо, далеко від джерела перешкод, сигнальна лінія повільно свердловин, і не може бути паралельно з сильною потужністю (наприклад, 220 вольтресентної потужності) або RF -сигналу (наприклад, CATV, великі аудіовічні кабелі).

3. Усі дротяні контакти повинні бути зварені до з'єднання, а також водонепроникну та вологу-пророф-обробку.

Сигнал Загальний ґрунт:

1. Усі пристрої в одному сегменті мережі мають рівномірний сигнал, щоб уникнути загальних перешкод режиму.

2. При використанні централізованого джерела живлення негативні полюси ConnectDC всієї потужності (включаючи потужність пристрою зв'язку) єдиного сегмента мережі разом безпосередньо сегмента - це форма та загальний сигнал. Ат -раз сигнальний заземлення - це земля потужності постійного струму.

3. Коли використовуйте індивідуальне джерело живлення, підключіть заземлення (чорний дріт) шпильки всіх пристроїв шини в одному сегменті мережі, щоб утворити загальний сигнал.

Світло індикатора:

pwr: індикатор зеленого живлення, як правило, при включенні живлення.

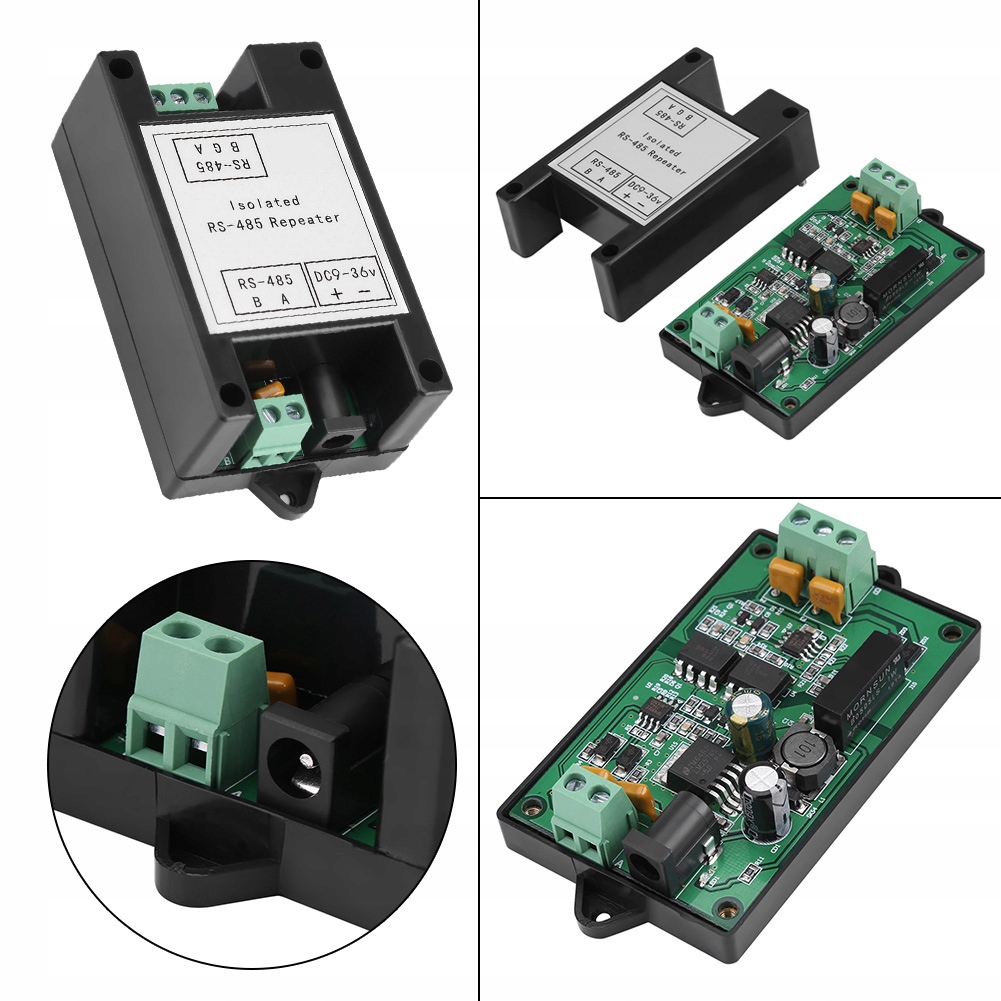

com: Червоний індикатор даних, спалахує, коли тут є дані на шині. Визначення терміналу:

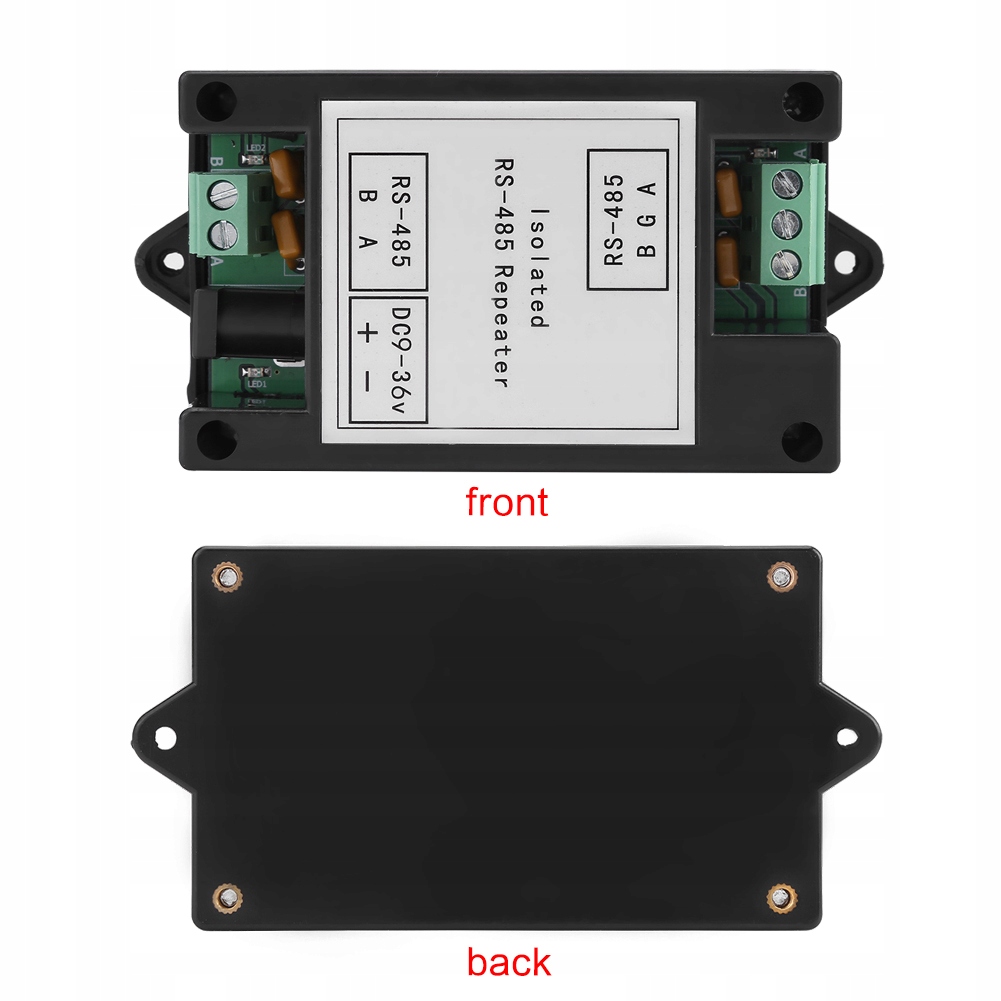

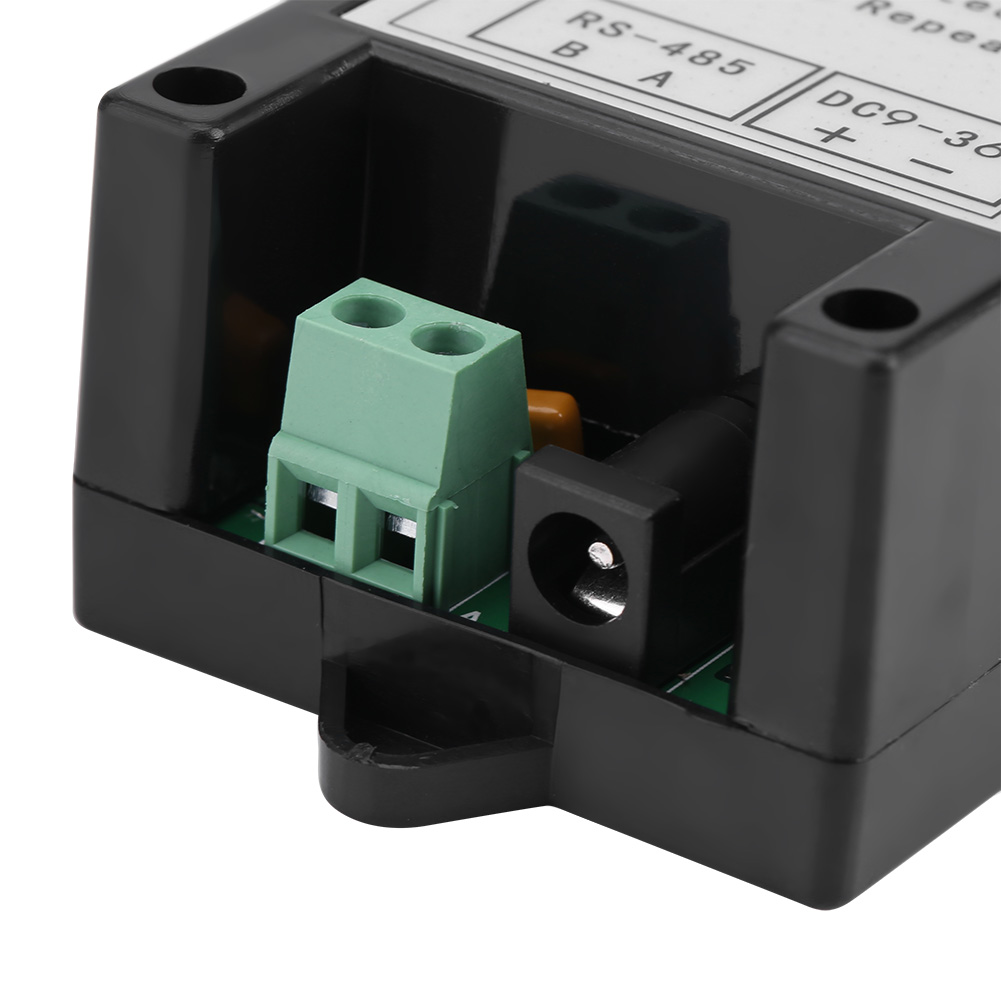

dc9v: джерело живлення

g: ізоляція rs-485 ґрунт, може підключити вхід/виведення сигналу rs-485

введення/виведення негативних

Рекомендовані методи налагодження:

Переконайтесь, що проводка правильна.

1, загальний ґрунт: Використовуйте 1 провід або щит Wireto Connect GND з усіх 485 пристроїв разом, що може уникнути потенційної різниці, яка впливає на спілкування з усіх пристроїв.

2, резистор клем: Підключіть 120Ohmeterminal Resistor паралельно 485+ та 485- з останніх 485 пристроїв, щоб покращити якість зв'язку.

3, відключіть середній розділ: Відключіть середину, щоб перевірити, чи є це занадто багато навантажень, відстань ормонізації занадто довга, або якийсь пристрій пошкоджений, що впливають на весь провід зв'язку.

4, одиночний провід: підключіть один єдиний провід, який може бути використаний для усунення, якщо проводка спричиняє зв'язок. 4

6, налагодження ноутбуків: Зробіть свої ноутбуки, як правило, повторюйте комп'ютер клієнта для спілкування.

Пакет включає:

1 x RS-485 Repeater

Будь ласка, майте на увазі:

Цей товар не підтримує готівку при доставці, ми надішлемо її після оплати, дякую за розуміння.
