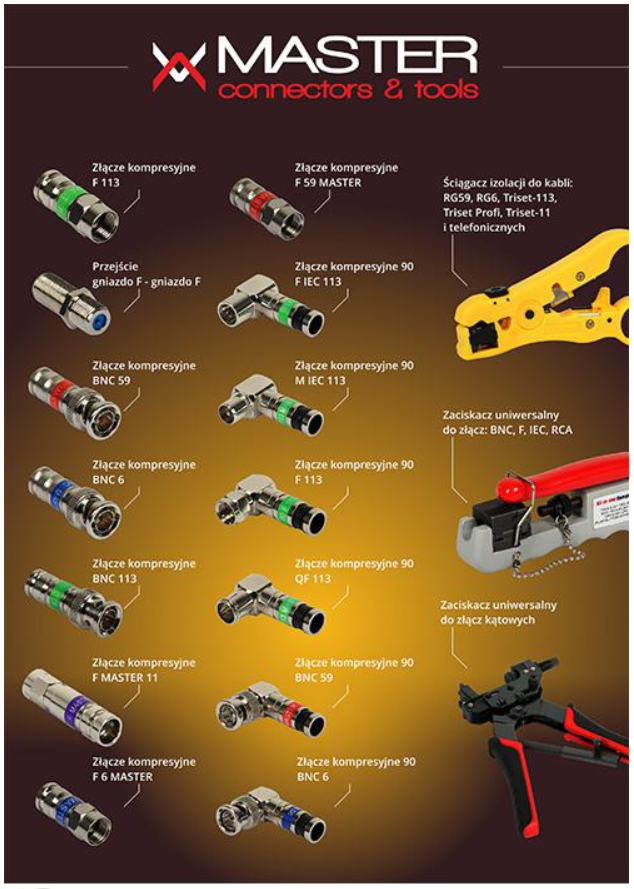

Компресійний роз'єм BNC 6 MASTER для кабелю RG-6

Ми пропонуємо безкоштовне опресування компресійних конекторів на кабелях, придбаних на наших аукціонах.

Монолітний, з нікельованої латуні, роз’єм BNC, призначений для кабелів RG-6. Найвища точність виконання впливає на зовнішній вигляд і якість з'єднання. Правильний обтиск дуже простий і гарантує правильне і стабільне з'єднання протягом тривалого часу.

Під час вставлення в роз'єм центральний провід коаксіального кабелю центрується і йде в належним чином підготовлений глухий отвір. Спеціальний елемент забезпечує електричний контакт дроту з роз'ємом, щоб запобігти виникненню перешкод при переміщенні дроту.

Компресійний роз'єм BNC 6 MASTER призначений для кабелів:

• RG-6 Cu
• RG-6 Cu PE

Відмінні особливості

• широка робоча смуга пропускання,
• можливість багаторазового від'єднання кабелю без втрати якості з'єднання (рекомендовано навіть для вимірювальних пристроїв),
• дуже низьке загасання по всій робочій смузі пропускання ,
• чудове узгодження з лінією передачі в усьому робочому діапазоні,
• дуже простий і швидкий монтаж - метод обтиску: поздовжнє стиснення,
• правильно обтиснутий роз'єм дуже важко відірвати кабель,
• розміри адаптовані до кабелів RG-6,
• конструкція цього роз'єму захищена численними патентами.

Професійний компресійний штекер BNC відповідає всім рекомендаціям SCTE (Товариства інженерів кабельних телекомунікацій) для цього типу роз’ємів.

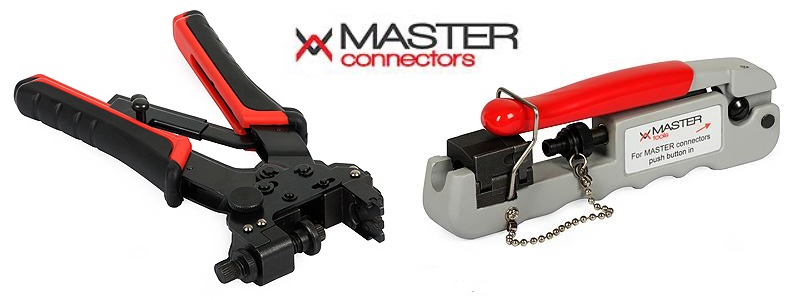

Щоб обжати, використовуйте один із обтискачів MASTER, доступних на наших аукціонах.

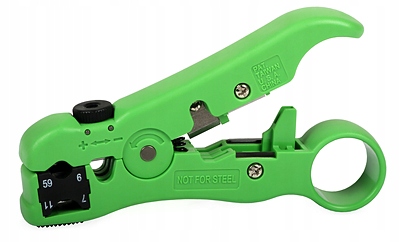

Щоб зняти ізоляцію з дроту, найкраще використовувати інструмент для зняття ізоляції, доступний на наших аукціонах.

Процес обтиску роз’єму на кабелі дуже простий і швидкий:

• підготуйте кабель, оголивши центральний провідник на довжину 6,5 +/ - 1,4 мм і діелектрик з обплетенням по довжині 7,5 мм
• обплетення потрібно загнути на зовнішню шину
• вставити підготовлений кабель в роз'єм
• обжати щипцем

Технічні дані:

• Імпеданс [Ω]: 75
• Діапазон частот [МГц]: 5 -2400
• Тип роз’єму: прямий BNC (штекер)
• Розмір [мм]: 8,4
• Вид монтажу: поздовжнє стиснення
• Паяний: НІ
• Монтаж в корпус: НІ< /li>
• Матеріал: латунь 360
• Зовнішня установка: ТАК
• Підготовка кабелю [ мм] : 6,5 - центральний провідник, 7,5 - діелектрик, 7,5 - екран
