rm la 100 v (з охолодженням)

HF+6m підсилювач 1,8-54 МГц

rm MLA 100V - Транзисторний підсилювач:

• Обсяг роботи: 1,8-30 МГц / 50-54 МГц
• 7 гуртівних фільтрів
• 2x транзистор mitsubishi rd100hhf1
• Активна система охолодження (дорожча V -версія)
• Максимальна вихідна потужність 100 Вт
• Необхідна потужність принесла 1-10 Вт
• Захист від занадто високого SWR
• Захист від занадто високої потужності принесено
• Захист від занадто високої температури
• Ідеально підходить для радіостанцій QRP, наприклад Yaesu FT-818, FT-817, ICOM IC-705, Xieg G106, Xieg X6100

RM MLA 100 V - лінійний підсилювач транзистора з діапазонними фільтрами.

Версія з діапазоном роботи 1,8-54 МГц (HF+6m) та активною системою охолодження.

Максимальна вихідна потужність становить 100 Вт.

rm MLA 100 V підсилювач вимагає потужності в діапазоні 1-10 Вт. Тому це ідеальне рішення для роботи з QRP-трансцентами, такими як популярні Yaesu FT-817, FT-818, ICOM IC-705 та інші.

rm MLA 100 V створив фільтри -в діапазоні, розроблені для роботи в різних смугах. Між нитками автоматично перемикає підсилювач, ви також можете встановити потрібну смугу вручну, використовуючи дві кнопки на передній панелі підсилювача. Над кнопками вибору кнопок виробник встановив контрольні діоди, які інформують оператора про вибрану в даний час робочу діапазон.

Крім того, на передній панелі підсилювача були встановлені світлодіодні індикатори, повідомляючи оператору про вихідну потужність, партнер SWR, мовлення та прикріплений захист ("захист").

RM MLA 100 V оснащений низкою безпеки, наприклад, захист, що захищає пристрій від занадто високого SWR, занадто багато живлення, що постачається з радіо та занадто висока температура.

Корпус у вигляді теплової раковини ефективно визначає зайве тепло, а інтегрований вентилятор забезпечує належне охолодження.

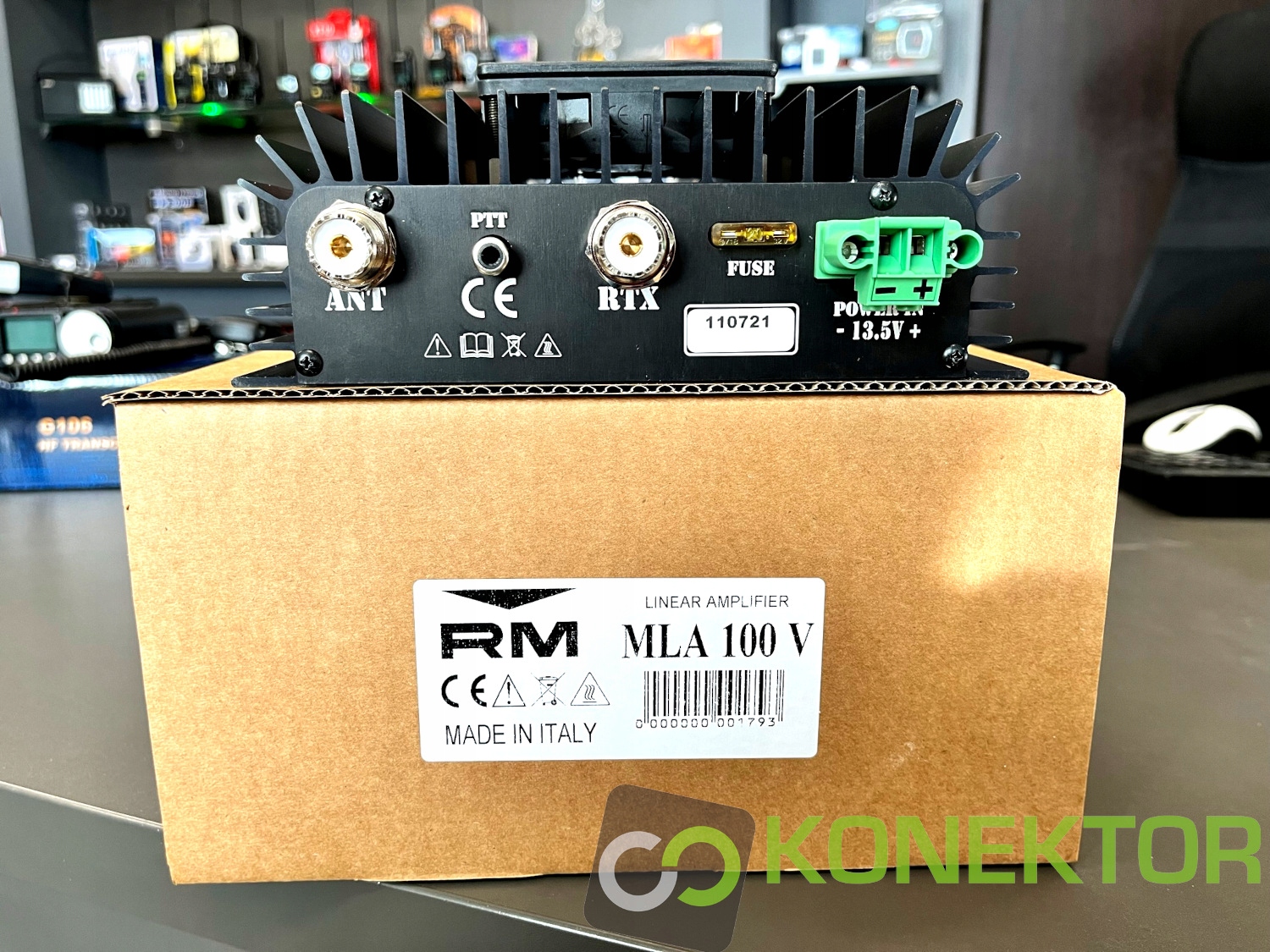

Підсилювач простий у встановленні, просто підключіть його до антенної доріжки (між радіо та антеною). Прикріплення передачі, коли сигнал з’являється на вході з передавача RTX.

Постачання відповідного джерела живлення (див. Технічні дані - споживання електроенергії).

підсилювач повинен використовуватися лише з дуже добре -задуманою антеною.

з високою SWR може пошкодити остаточний ступінь електроенергії, що не підлягає гарантії.

Принесення занадто великої потужності підсилювача загрожує пошкодити пристрій.

Специфікація:

• Блок живлення: 12-14V постійного струму
• Обсяг роботи: 1,8-30; 50-54 МГц
• Тип модуляції: SSB, CW, AM, FM, дані
• Поточне споживання під час мовлення: до 16а
• Необхідна потужність: 1-10 Вт (всі типи модуляції)
• Максимальна потужність, принесена на підсилювач: 50 Вт
• Максимальна вихідна потужність: 100 Вт для HF, 80 Вт для 6 м
• запобіжник: 20а

вміст Зміст із магазину конструкторів:

• rm підсилювач MLA-100 V 1,8-54 МГц
• Посібник користувача англійською
