Реле захисту від сухого ходу SL-W3P

Код: 14410198775
Як замовити
8427 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №34116092
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 2

Заказывая «Реле захисту від сухого ходу SL-W3P», вы можете быть уверены, что данное изделие из каталога «Электронные модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Ласкаво просимо на аукціони магазину ePOMPA. Ми дуже раді, що ви знайшли нас!

  • Усі продукти, які ми пропонуємо, абсолютно НОВІ та підлягають повній ГАРАНТІЇ виробника.< /li >
  • Ми пропонуємо лише перевірені та повністю функціональні продукти!
  • Ми надаємо дуже ефективне післяпродажне обслуговування. Якщо у вас є питання, ви можете зателефонувати або написати в будь-який час.

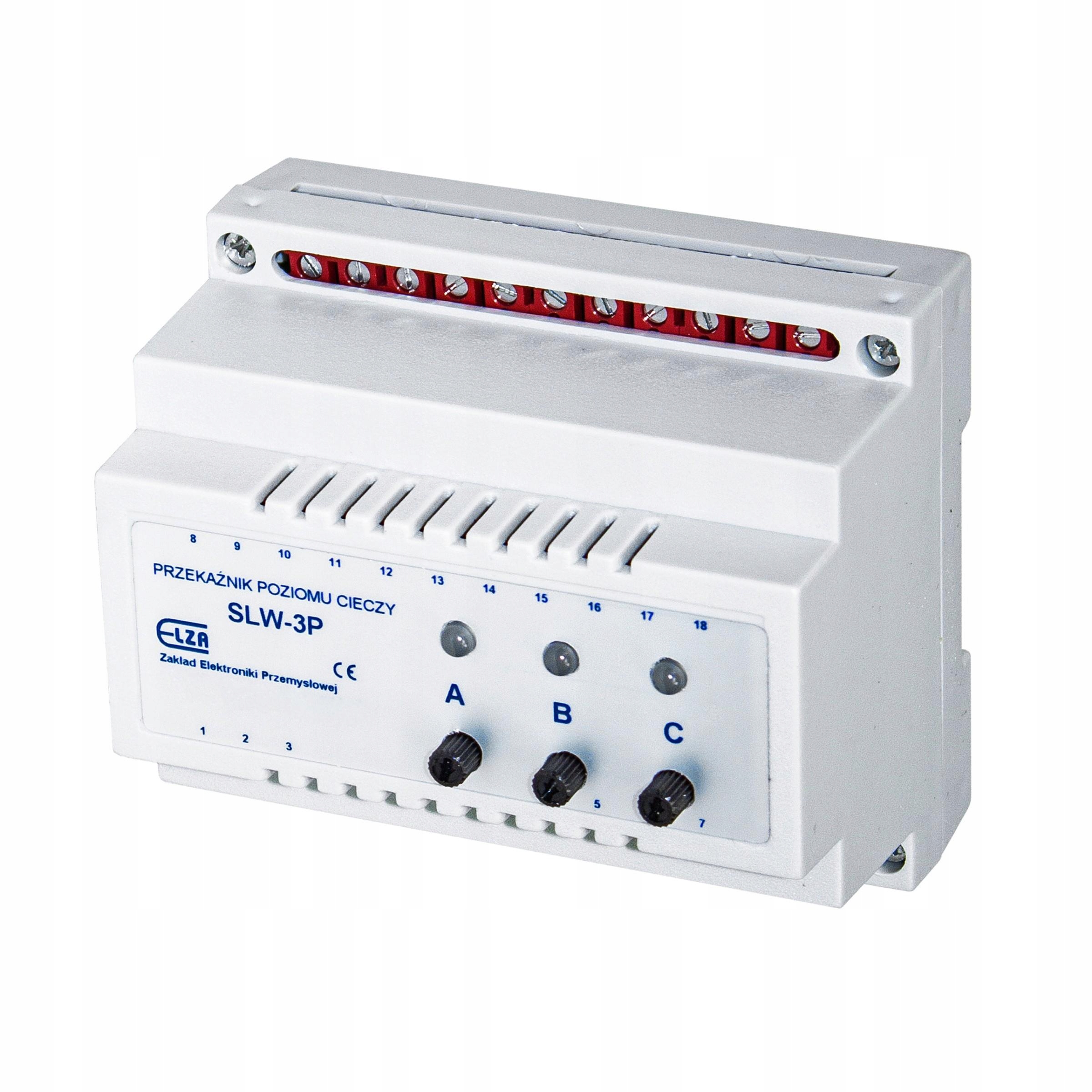

Реле SL-W3P, захист від сухого ходу

P02713

Реле SLW-3P є дуже популярним і одним із найнадійніших засобів захисту від сухої роботи насоса.

Застосування

Реле типу SLW є електронним датчиком критичних рівнів води в насосних системах. Його можна використовувати для захисту насоса від сухого ходу, тобто роботи насоса без рідини або мінімального та максимального рівнів. Особливо рекомендується для:

  • систем глибоких колодязів,
  • гідрофорних систем,
  • водонасосних станцій,
  • очищення стічних вод установки та нейтралізатори на опріснювальних та водоочисних установках,
  • котельнях тощо.

Принцип дії

В основі роботи реле лежить використання явища електропровідності рідин.Вимірювальним датчиком реле є струмопровідні зонди з нержавіючої сталі. сталь. Через ланцюг зонда протікає дуже малий вимірювальний струм при низькій змінній напрузі приблизно 12 В. До реле можна підключити 1 або 2 зонди, які будуть контролювати рівень рідини, визначений довжиною зондів. Зонд макс. визначає найвищий рівень рідини, при якому спрацьовує реле (індикатор світиться зеленим кольором). Зонд мін. визначає мінімальне вимірювання рідини, при якому реле вимикається (лампа загоряється червоним). Якщо планується робота з одним зондом, слід підключити тільки максимальний зонд, реле буде включатися при зануренні зонда в рідину і вимикатися, коли зонд з неї виходить. Рідина має еталонний потенціал, тобто масу системи.

Конструкція

Реле типу SLW-3P, як і SLW-2P, розташоване в корпусі, призначеному для монтажу на "рейку" T35 (SLW-1 є вбудований в герметичний корпус пластиковий). Корпус містить ручку потенціометра чутливості, сигнальну лампу та клемні колодки. Елементом керування виходом є перекидні контакти, електрично відокремлені від ланцюгів реле та можуть, наприклад, безпосередньо керувати котушкою контактора системи живлення насоса.

Технічні дані

  • Напруга живлення 230 В, 50 Гц
  • Споживання електроенергії приблизно 2 ВА
  • Діапазон вхідної чутливості (регульований) 0,5...50 кОм ± 10%
  • Струм електрода (12 В) макс. 3 мА, 50 Гц
  • Навантажувальна здатність вихідних контактів (постійна) макс. 6 А, 250 В
  • Час активації приблизно 0,2 с
  • Поперечний переріз з'єднувальних кабелів. 1,0 ... 2,5 мм2
  • Діапазон температур навколишнього середовища -5C ... + 45C
  • Рівень захисту корпусу (для SLW-1) IP55
    • < /ul>

Основні параметри

  • Найважливіші характеристики: версія для монтажу на рейку

Переваги / Протипоказання

< ul >
  • Діапазон чутливості, опір [KΩ]: 0,5-50
  • Температура рідини мін. [°C]: -5
  • Макс. температура рідини [°C]: +45

    • Електричні параметри

    • Напруга живлення [В]: 24 , 110 , 230, 400
    • Частота [Гц]: 50
    • Потужність макс. [W]: 2
    • Рівень захисту: IP55

    Розміри та вага

    • Вага [кг]: 400
