КОНТРОЛЕР, РЕЛЕ ТИСКУ ДЛЯ ГІДРОФОРНИХ НАСОСІВ

тип PM 6 FG 1/4" 230В ШКАЛА

виробник ITALTECNICA (Італія)

Застосування :контроль роботи насосів гідрофорних систем

Технічні дані:

• Максимальна напруга живлення 250 В
• Номінальний струм 10 A
• Макс. потужність двигуна 1,5 кВт
• Діапазон налаштування тиску 1,5 - 5,5 бар
• Заводське налаштування ввімк./вимк. 1,8 - 3,0 бар
• Мінімальний перепад тиску 0,8 бар
• Макс. різниця тиску 2,2 бар
• Макс. температура навколишнього середовища 55'C
• Ступінь захисту IP 44< /li>
• Мембрана гума NBR (сертифікована)
• Гідравлічне з'єднання 1/4" FG (поворотне)
• Виробник ITALTECNICA [Італія]

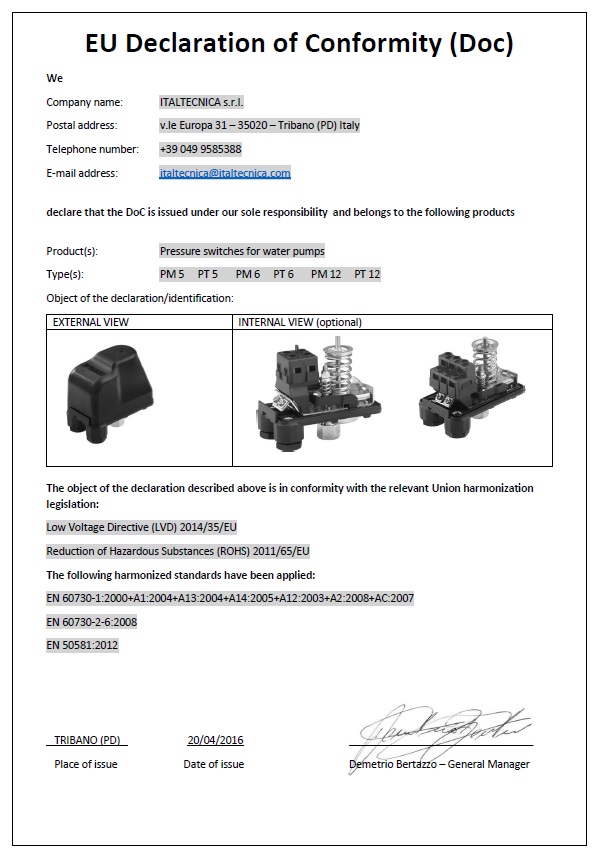

• Схвалення та сертифікати: ROHS, CE, ACS, TUV,

Інформація про пристрій:

Це оригінальне реле тиску PM 6 від ITALTECNICA (Італія)

< b >Відомості про пристрій:

Реле тиску PM 6 використовується в основному для керування роботою насосів, електромагнітних клапанів тощо. Основним застосуванням є гідрофорні установки, системи протипожежного захисту, де перекачуваним середовищем у прямому контакті з вимикачем є вода.

Переваги:

• Мембрана з гуми NBRпосилена синтетичним волокном, підходить для контакту з питною водою
• Обертова гайка з прокладкою дозволяє легко встановити або замінити реле тиску без необхідності використання додаткових професійних ущільнювальних матеріалів
• Контакти перемикача виготовлені з латунного сплаву, покриті срібним та нікелевим покриттям, що гарантує тривалий термін служби
• Спеціально профільовані електричні клеми , захищають кабелі від пошкодження та горіння в місцях з’єднання
• Прозорий корпус
• Градуйована смуга сприяння точному налаштуванню тиску ввімкнення

Опис роботи

Основне завдання вимикача - увімкнення насоса і вимикається при досягненні заданих параметрів тиску.

Коли тиск в установці досягає рівня ввімкнення, насос запускається і працюватиме до досягнення заданого тиску відключення. Після досягнення цього порогу вимикач вимкне живлення та від’єднає насос.

Насос увімкнеться знову, коли тиск у гідравлічній системі знизиться до встановленого порогу ввімкнення.

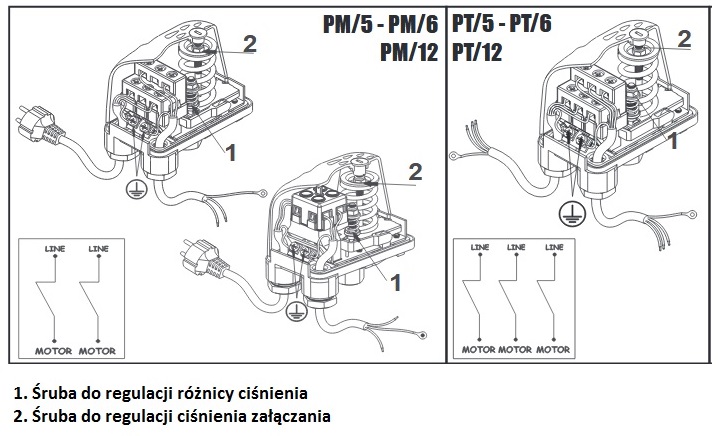

Для регулювання порогів тиску ввімкнення та вимикання є дві регулювальні гайки, розташовані під кришкою вимикача.

Інструкції щодо регулювання тиску вмикання та вимикання розташовані нижче та додаються до кожного перемикача.

Під прозорим корпусом перемикача знаходиться масштабована смужка з поточними значеннями тиску перемикання, вираженими в барах.

Поворотом гвинта регулювання тиску змінюється положення індикатора на шкалі. , що показує поточне налаштування тиску перемикання насоса.

Це просте рішення дозволяє відносно точно налаштувати тиск увімкнення насоса без необхідності виконувати випробування тиску.

Прозора кришка дозволяє зчитувати значення налаштування без необхідності його розбирати, встановлене значення дуже чітке.

Обертова гайка діаметром 1/4 дюйма полегшує встановлення перемикача у будь-якій вертикалі чи горизонталі положення, а прокладка всередині гайки полегшує монтаж і усуває необхідність використання додаткових ущільнювачів (клеїв, джгутів тощо).
