Реле напруги ВП-16Аф для фотовольтаїки

Опис

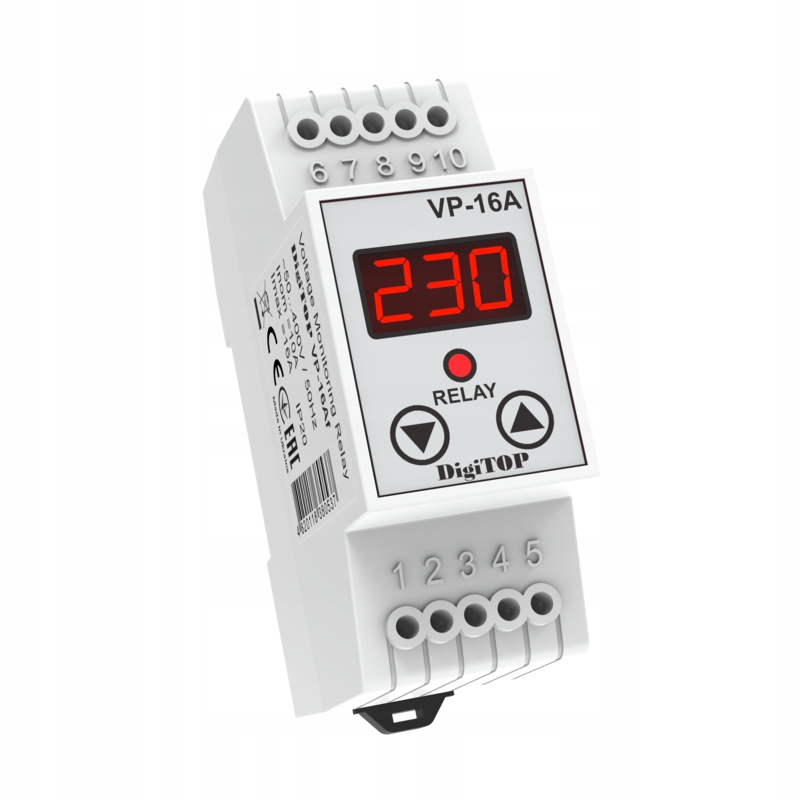

Реле напруги VP-16Af для фотовольтаїки

Реле напруги DigiTOP VP-16Af працює в режимі реле максимальної напруги та захищає електричні пристрої від надто високої напруги в мережі (можна використовувати для підключення додаткового приймача до фотоелектричної установки).

Пристрій контролює верхню межу напруги. Якщо ця напруга перевищена, навантаження вимикається (або може бути підключено додаткове навантаження до джерела живлення). Навантаження автоматично включається (вимикається), як тільки напруга падає до верхньої межі напруги мінус падіння напруги (гістерезис) після встановленого часу відгуку. тобто якщо встановлено верхню межу 253 В і гістерезис 10 В, то при перевищенні 253 В навантаження буде відключатися, а якщо воно впаде до 243 В, то через встановлений час спрацьовування (від 0 до 10 секунд) навантаження буде ввімкнено.

Зниження напруги у фотоелектричній установці є важливим з міркувань безпеки та ефективності.

Занадто висока напруга може спричинити перенапругу та пошкодження установки та підключених пристроїв до нього. Стрибки можуть виникати, коли відбувається раптове збільшення потужності або падіння опору в ланцюзі. Занадто висока напруга також може збільшити ризик ураження електричним струмом.

Важливо налаштувати напругу фотоелектричної установки відповідно до вимог пристроїв і мереж, до яких її буде підключено.

Програмовані параметри:

– Верхня межа відключення

– Гістерезис напруги

– Час відгуку ввімкнення

Технічні характеристики

Однофазний

Номінальний струм навантаження: 12 А

Максимальний струм навантаження: 16 А

Робоча напруга: 50- 400 В

Час вимкнення для верхньої межі: 0,02 с

Верхня межа відключення для напруги: 210-270 В (з кроком 1 В)

Гістерезис напруги: 1-10 В (з кроком 1 В)

Час відгуку ввімкнення: 0-10 с (з кроком 1 с)

Конфігурація контакту: Перемикаючий контакт (НО+НЗ)

Розмір: 2 модулі

Монтаж на DIN-рейку
