РЕЛЕ ЧАСУ ПОДОВЖЕННЯ P3SRP1500 до 25 хв

Код: 7413251351
Як замовити
1207 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №6764617
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 48

Покупая «ПРОДЛЕНИЕ РЕЛЕ ВРЕМЕНИ P3SRP1500 до 25 мин.», вы можете быть уверены, что данный товар из каталога «Реле» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

[Внутрішній номер: ID1671]

АВТОМОБІЛЬНЕ РЕЛЕ РОЗШИРЕННЯ P3SRP

Принцип дії:

  • Реле вимкнено, контакти 3 і 5 розімкнуті.
  • Після появи керуючого сигналу (+12В) на керуючому вході 1 реле замикається контакти 3 і 5.
  • При подачі сигналу керування контакти 3 і 5 залишаються замкнутими.
  • Після зникнення сигналу керування на вході керування 1 контакти 3 і 5 залишаються замкнутими протягом встановлений час (від 10 до 1500 с).
  • Якщо після зникнення контрольного сигналу контрольний сигнал з’являється знову в доданий час, реле повернеться в стан «3».

    • Параметри:

    • Керування котушкою: 11-15 В
    • Регулювання часу подовження: від 10 с до 1500 с (25 хв)
    • Мін. тривалість сигналу керування: 0,1 с
    • Максимальне навантаження: 30A (макс. 420 Вт)
    • Струм живлення (реле вимкнено): 1mA
    • Струм живлення (реле ввімкнено): 40mA
    • Кількість роз’ємів: 4 шт.< /li>
    • Ширина роз'ємів: 6,3 мм
    • Герметичність: IP65
    • Робота в діапазоні температур: від -30°C  до +70°C

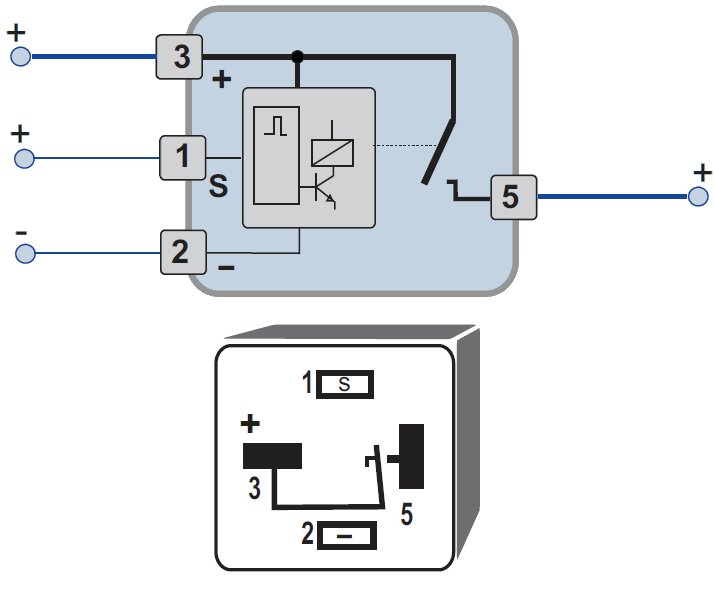

    Підключення:

    1) Керування "+"

    2) Живлення "-"

    3) Живлення "+"

    4) Немає

    5) Вихід "+"

    Реле потребує постійного живлення на контактах 2 і 3, ми подаємо керуючий сигнал на контакт 1.

    Результатом роботи реле є замикання та розмикання контакту живлення (3) з вихідним контактом (5).

    Коригування часу:

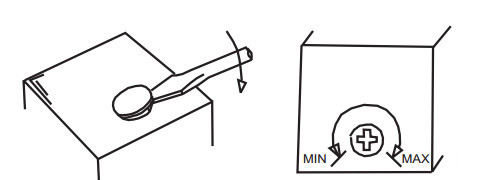

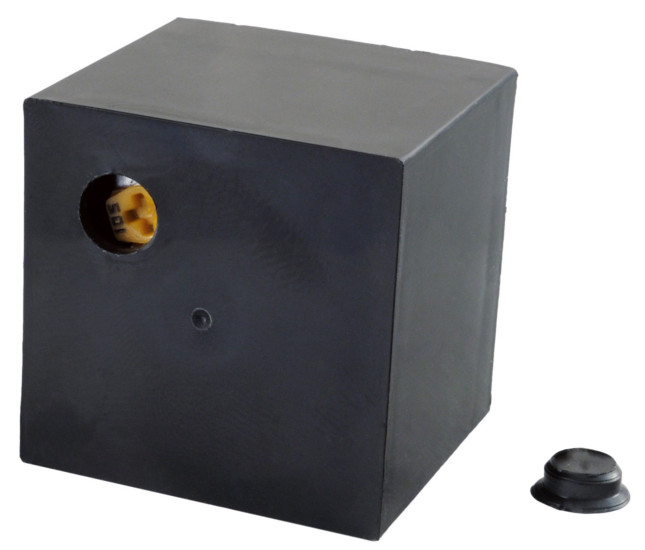

    Час подовження регулюється за допомогою потенціометра, розташованого у верхній частині реле. До нього можна отримати доступ із зовнішнього боку після виймання штекера з корпусу. Регулювання відбувається в діапазоні 3/4 обертів.

    Розміри реле:

    Серія реле P3SRP базується на перевірених, визнаних і цінованих роками бістабільних реле 4-3SRP.

    У новій версії, відповідно до пропозицій більшості користувачів, контакти 3 і 4 мають Це рішення спрощує установку, економить час і забезпечує безпроблемне підключення реле.

    Крім того, на відміну від своїх попередників, нова серія укладена в набагато менші корпуси, які відрізняються лише дещо від зазвичай використовуваних міні-реле. Завдяки цьому реле P3SRP можуть успішно використовуватися в коробках і корпусах, в які попереднє покоління просто не поміщалося. Нижче, як приклад, ми наводимо фото коробки MTA (ID658), в якій легко можна використовувати два реле з нової серії.
