[Внутрішній номер: ID1935]

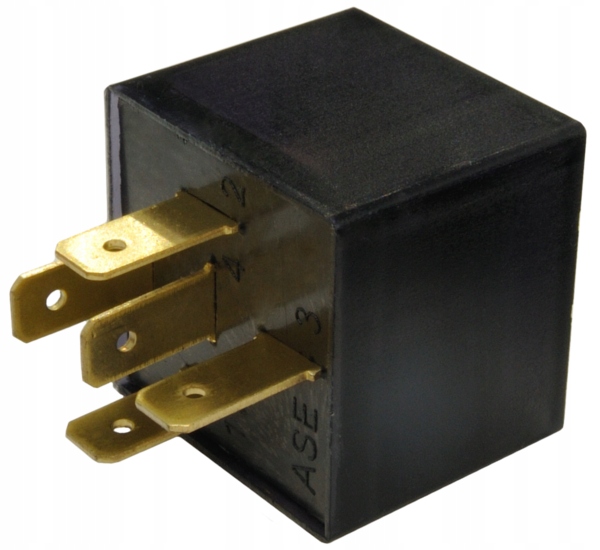

БІСТАБІЛЬНЕ УМОВНЕ 4-DSP АВТОМОБІЛЬНЕ РЕЛЕ (<2 с)

Принцип дії:

• Після появи керуючого сигналу (імпульс +12В, тривалість до 2с) на керуючому вході 1 реле замикає контакти 3 і 5.
• Повторна поява керуючого сигналу (до 2с) змінить стан реле на протилежний (вимкнено), тобто розімкне контакти 3 і 5.

Інше іншими словами: кожна поява керуючого імпульсу (довжиною до 2 секунд) на вході 1 змінює стан реле на протилежний (замкнуто/відкрито)

Керуючі імпульси довше 2 секунд ігноруються .

Збій живлення викликає повернення до початкового стану (скидання).

Застосування:

Реле серії 4D дозволяють подвоювати функцію бістабільного перемикача, тобто незалежне перемикання 2 приймачів струму за допомогою 1 бістабільного перемикача.

Крім того, при використанні в поєднанні з реле серії 4K можна незалежно вмикати 2 приймачі струму за допомогою 1 моностабільний перемикач.

Параметри:

• Керування котушкою: 11-15В
• Максимальний струм: 30A (макс. 420 Вт)
• Кількість роз'ємів: 5 шт
• Ширина роз'ємів: 6,3 мм< /li>
• Герметичність: IP65
• Робочий діапазон температур: від -30°C до +70°C
< /ul>

Підключення:

1) Контроль "+"

2) Потужність "-"

3) НЕ робочий контакт

4) Блок живлення "+"

5) НЕ робочий контакт

Реле потребує постійного живлення на контактах 2 і 4, подаємо керуючий сигнал на контакт 1.

Наслідком роботи реле є замикання і розмикання робочих контактів 3 і 5.

Розміри:
